大型钢结构水上浮吊吊装工法VIP专享

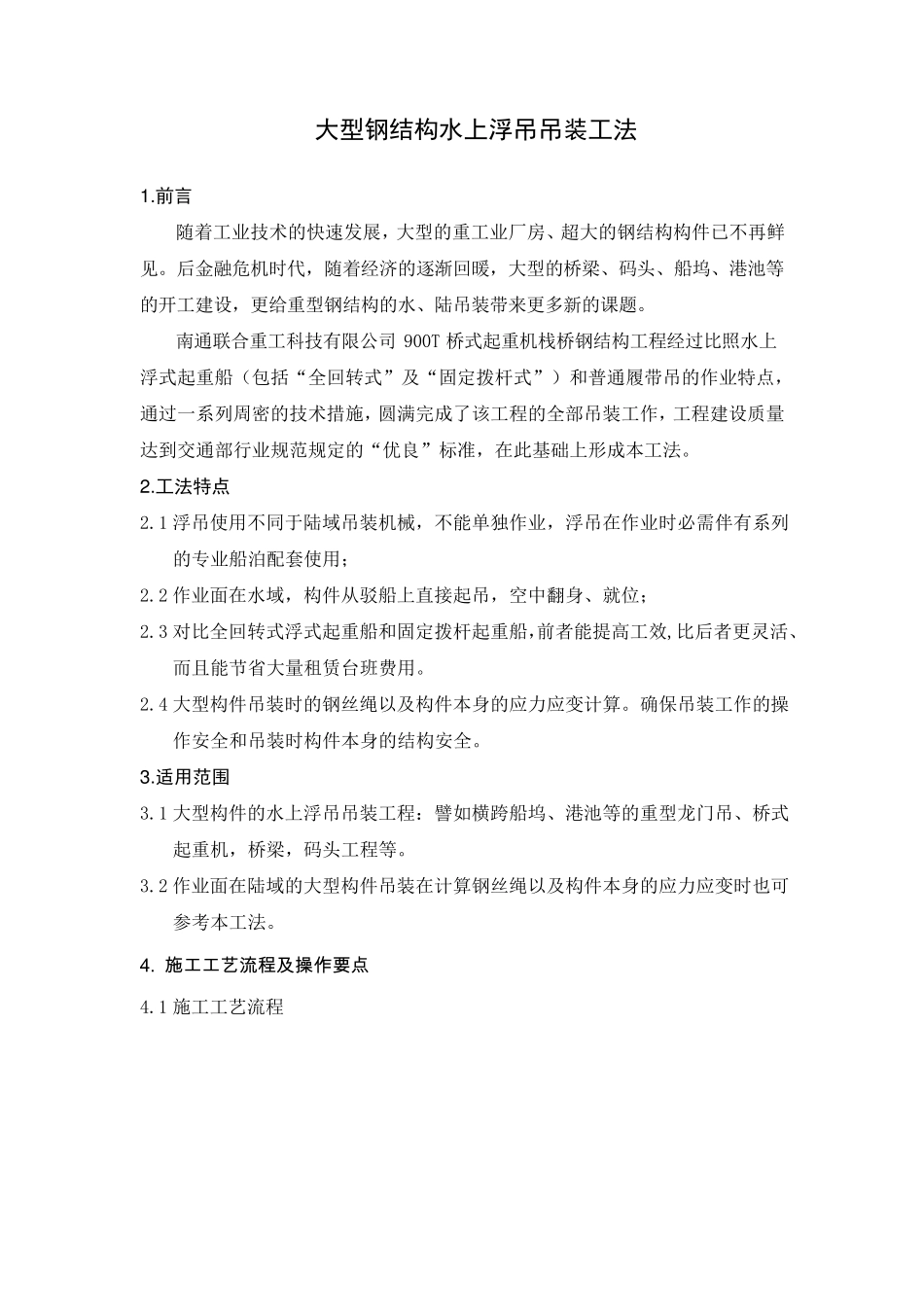

大型钢结构水上浮吊吊装工法 1 .前言 随着工业技术的快速发展，大型的重工业厂房、超大的钢结构构件已不再鲜见。后金融危机时代，随着经济的逐渐回暖，大型的桥梁、码头、船坞、港池等的开工建设，更给重型钢结构的水、陆吊装带来更多新的课题。 南通联合重工科技有限公司900T 桥式起重机栈桥钢结构工程经过比照水上浮式起重船（包括“全回转式”及“固定拨杆式”）和普通履带吊的作业特点，通过一系列周密的技术措施，圆满完成了该工程的全部吊装工作，工程建设质量达到交通部行业规范规定的“优良”标准，在此基础上形成本工法。 2 .工法特点 2.1 浮吊使用不同于陆域吊装机械，不能单独作业，浮吊在作业时必需伴有系列的专业船泊配套使用； 2.2 作业面在水域，构件从驳船上直接起吊，空中翻 身 、就 位 ； 2.3 对 比全回转式浮式起重船和固定拨杆起重船，前 者 能提 高 工效 ,比后者 更灵 活 、而 且 能节 省 大量租 赁 台 班 费 用。 2.4 大型构件吊装时的钢丝 绳 以 及构件本身 的应 力 应 变 计 算 。确 保 吊装工作的操作安 全和吊装时构件本身 的结构安 全。 3 .适用范围 3.1 大型构件的水上浮吊吊装工程： 譬 如 横 跨 船坞、港池等的重型龙 门 吊、桥式起重机，桥梁，码头工程等。 3.2 作业面在陆域的大型构件吊装在计 算 钢丝 绳 以 及构件本身 的应 力 应 变 时也 可参 考 本工法。 4. 施 工 工 艺 流 程 及 操 作要点 4.1 施工工艺 流 程 施工工艺流程 4.2 浮吊使用要点 4.2.1 在租赁浮吊的同时，必须同时租赁锚艇（用于给浮吊抛锚及精确定位），如吊装时间处于台风的多发季节，还得随时联系拖轮（或者是随浮吊带有拖轮），能抢在台风到来之前，第一时间把浮吊拖到指定的安全锚地； 4.2.2 除了解浮吊的作业工况，吊装能力外，还得充分考虑到浮吊的如下技术数据：①船长；②船宽；③满载吃水深度；④底板材质等；如下图所示，在图示的环境下展开吊装，如船宽超过作业面的宽度，则浮吊无法进入作业区域。如采用固定拨杆式的浮吊，即使能够进入作业面，由于臂杆无法自由转动，而船身又受两侧承台限制，则根本无法作业。故必须采用全回转式浮吊。 技术准备：构件吊点、吊耳、钢丝绳及本身应力应变计算 确定构件吊装时实测须达到的回转半径、高（低）潮位时的提升高度 浮吊选型、配套租赁锚艇、拖轮、如必须采用双钩同时起吊直立构...
