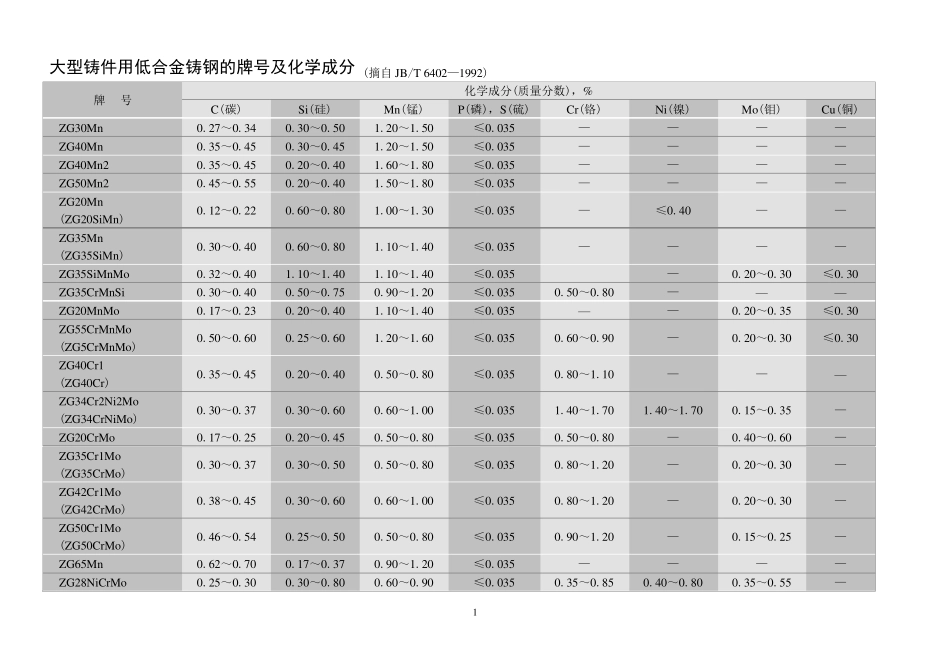

1 大型铸件用低合金铸钢的牌号及化学成分 (摘自JB/T 6402—1992) 牌 号 化学成分(质量分数)，% C(碳) Si(硅) Mn(锰) P(磷)，S(硫) Cr(铬) Ni(镍) Mo(钼) Cu (铜) ZG30Mn 0.27～0.34 0.30～0.50 1.20～1.50 ≤0.035 — — — — ZG40Mn 0.35～0.45 0.30～0.45 1.20～1.50 ≤0.035 — — — — ZG40Mn2 0.35～0.45 0.20～0.40 1.60～1.80 ≤0.035 — — — — ZG50Mn2 0.45～0.55 0.20～0.40 1.50～1.80 ≤0.035 — — — — ZG20Mn (ZG20SiMn) 0.12～0.22 0.60～0.80 1.00～1.30 ≤0.035 — ≤0.40 — — ZG35Mn (ZG35SiMn) 0.30～0.40 0.60～0.80 1.10～1.40 ≤0.035 — — — — ZG35SiMnMo 0.32～0.40 1.10～1.40 1.10～1.40 ≤0.035 — 0.20～0.30 ≤0.30 ZG35CrMnSi 0.30～0.40 0.50～0.75 0.90～1.20 ≤0.035 0.50～0.80 — — — ZG20MnMo 0.17～0.23 0.20～0.40 1.10～1.40 ≤0.035 — — 0.20～0.35 ≤0.30 ZG55CrMnMo (ZG5CrMnMo) 0.50～0.60 0.25～0.60 1.20～1.60 ≤0.035 0.60～0.90 — 0.20～0.30 ≤0.30 ZG40Cr1 (ZG40Cr) 0.35～0.45 0.20～0.40 0.50～0.80 ≤0.035 0.80～1.10 — — — ZG34Cr2Ni2Mo (ZG34CrNiMo) 0.30～0.37 0.30～0.60 0.60～1.00 ≤0.035 1.40～1.70 1.40～1.70 0.15～0.35 — ZG20CrMo 0.17～0.25 0.20～0.45 0.50～0.80 ≤0.035 0.50～0.80 — 0.40～0.60 — ZG35Cr1Mo (ZG35CrMo) 0.30～0.37 0.30～0.50 0.50～0.80 ≤0.035 0.80～1.20 — 0.20～0.30 — ZG42Cr1Mo (ZG42CrMo) 0.38～0.45 0.30～0.60 0.60～1.00 ≤0.035 0.80～1.20 — 0.20～0.30 — ZG50Cr1Mo (ZG50CrMo) 0.46～0.54 0.25～0.50 0.50～0.80 ≤0.035 0.90～1.20 — 0.15～0.25 — ZG65Mn 0.62～0.70 0.17～0.37 0.90～1.20 ≤0.035 — — — — ZG28NiCrMo 0.25～0.30 0.30～0.80 0.60～0.90 ≤0.035 0.35～0.85 0.40～0.80 0.35～0.55 — 2 ZG30NiCrMo 0.25～0.35 0.30～0.60 0.70～1.00 ≤0.035 0.60～0.90 0.60～1.00 0.35～0.50 — ZG35NiCrMo 0.30～0.37 0.60～0.90 0.70～1.00 ≤0.035 0.40～0.90 0.60～0.90 0.40～0.50 — （1） 中国GB 标准一般工程用碳素铸钢|[GB/T 11352—1989] a. 一般工程用碳素铸钢的...
