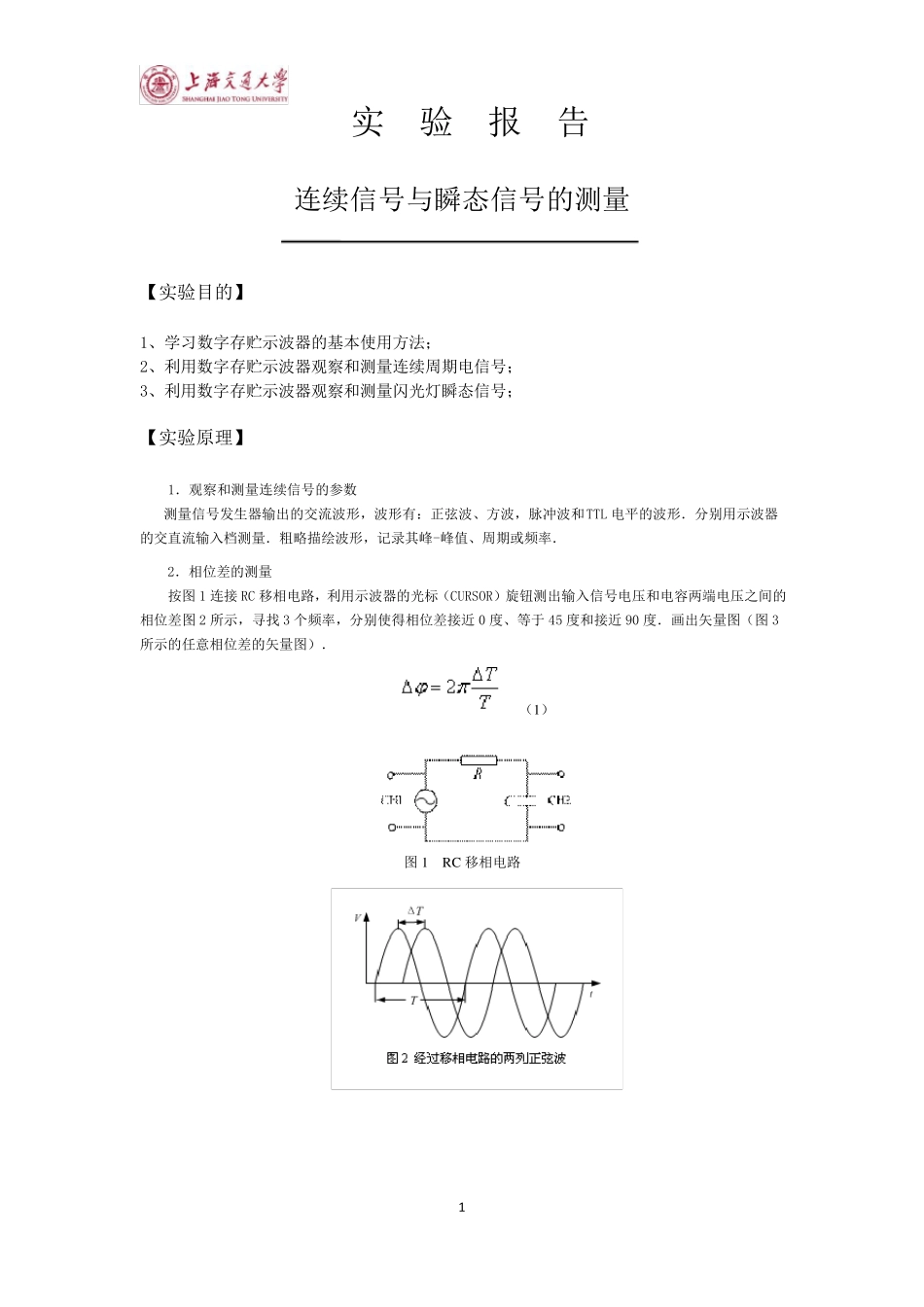

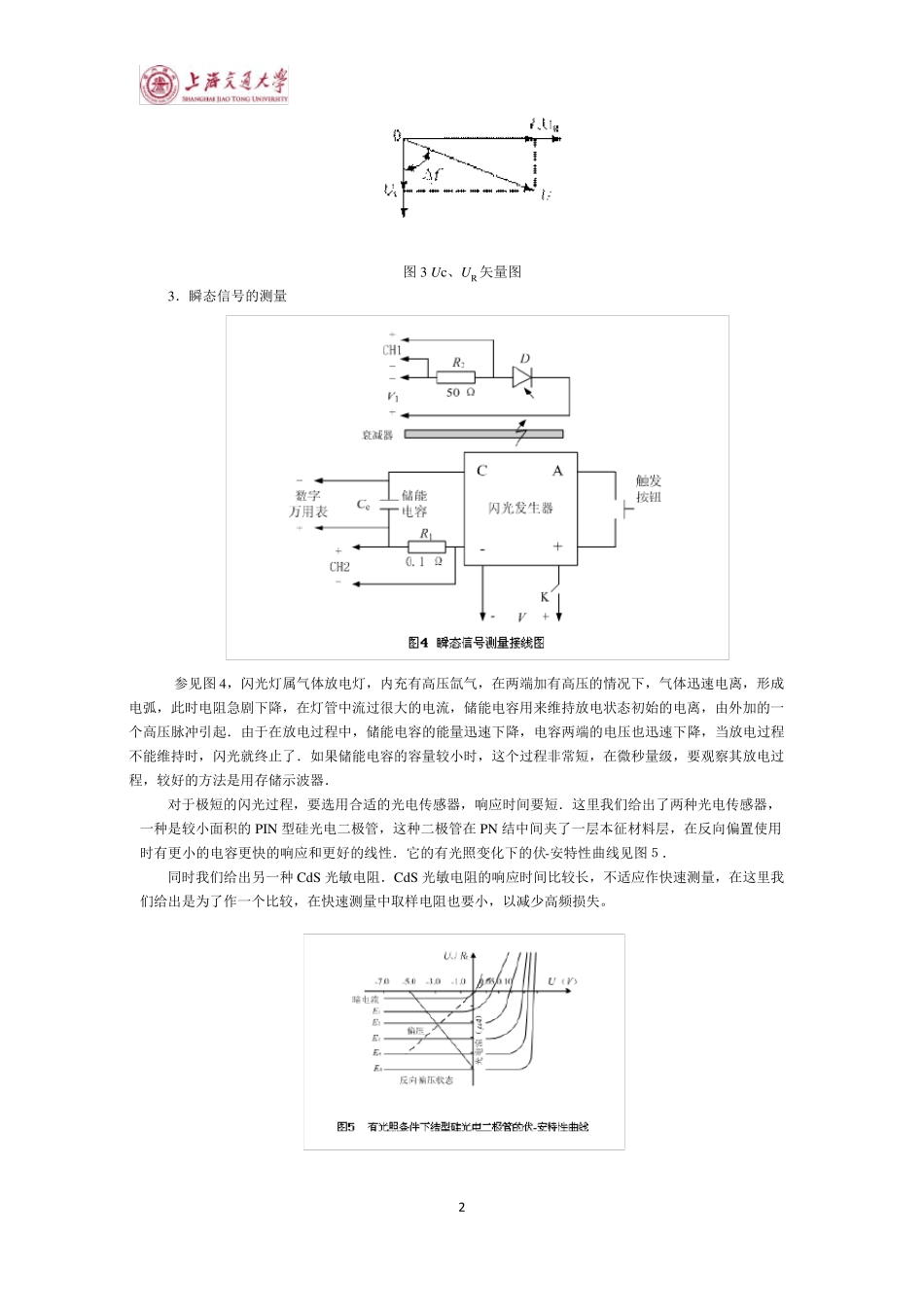

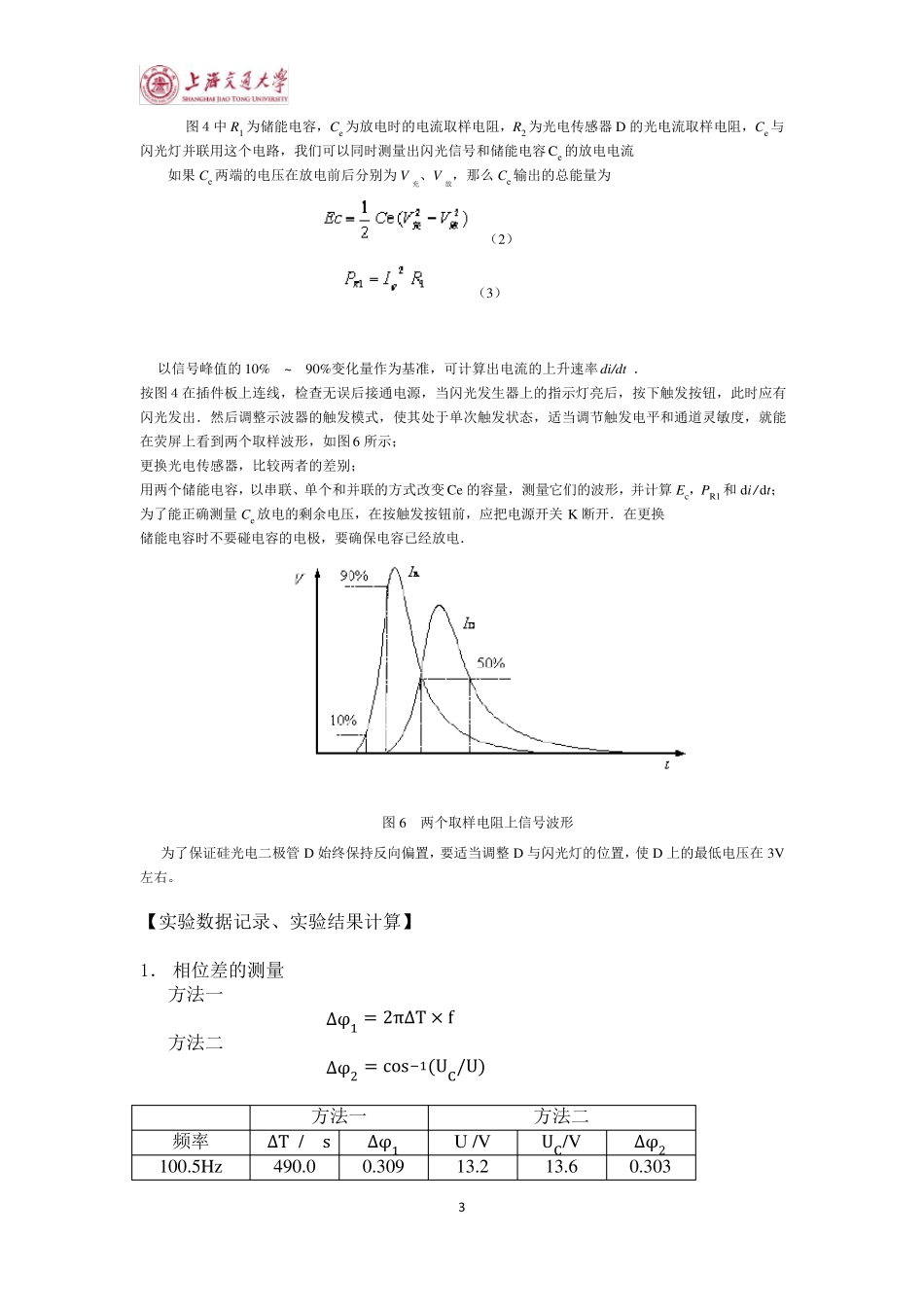

1 实 验 报 告 连续信号与瞬态信号的测量 【实验目的】 1、学习数字存贮示波器的基本使用方法； 2、利用数字存贮示波器观察和测量连续周期电信号； 3、利用数字存贮示波器观察和测量闪光灯瞬态信号； 【实验原理】 1．观察和测量连续信号的参数 测量信号发生器输出的交流波形，波形有：正弦波、方波，脉冲波和TTL 电平的波形．分别用示波器的交直流输入档测量．粗略描绘波形，记录其峰-峰值、周期或频率． 2．相位差的测量 按图 1 连接 RC 移相电路，利用示波器的光标（CURSOR）旋钮测出输入信号电压和电容两端电压之间的相位差图 2 所示，寻找 3 个频率，分别使得相位差接近 0 度、等于 45 度和接近 90 度．画出矢量图（图 3所示的任意相位差的矢量图）． （1） 图 1 R C 移相电路 2 图3 Uc、UR 矢量图 3．瞬态信号的测量 参见图4，闪光灯属气体放电灯，内充有高压氙气，在两端加有高压的情况下，气体迅速电离，形成电弧，此时电阻急剧下降，在灯管中流过很大的电流，储能电容用来维持放电状态初始的电离，由外加的一个高压脉冲引起．由于在放电过程中，储能电容的能量迅速下降，电容两端的电压也迅速下降，当放电过程不能维持时，闪光就终止了．如果储能电容的容量较小时，这个过程非常短，在微秒量级，要观察其放电过程，较好的方法是用存储示波器． 对于极短的闪光过程，要选用合适的光电传感器，响应时间要短．这里我们给出了两种光电传感器，一种是较小面积的 PIN 型硅光电二极管，这种二极管在 PN 结中间夹了一层本征材料层，在反向偏置使用时有更小的电容更快的响应和更好的线性．它的有光照变化下的伏-安特性曲线见图５． 同时我们给出另一种 CdS 光敏电阻．CdS 光敏电阻的响应时间比较长，不适应作快速测量，在这里我们给出是为了作一个比较，在快速测量中取样电阻也要小，以减 少 高频 损 失 。 3 图４中R1 为储能电容，Ce 为放电时的电流取样电阻，R2 为光电传感器D 的光电流取样电阻，Ce 与闪光灯并联用这个电路，我们可以同时测量出闪光信号和储能电容Ce 的放电电流 如果Ce 两端的电压在放电前后分别为V充、V放，那么 Ce 输出的总能量为 （2） （3） 以信号峰值的10% ~ 90%变化量作为基准，可计算出电流的上升速率di/dt ． 按图４在插件板上连线，检查无误后接通电源，当闪光发生器上的指示灯亮后，按下触发按钮，此时应有闪光发出．然后调整示波器的触...
