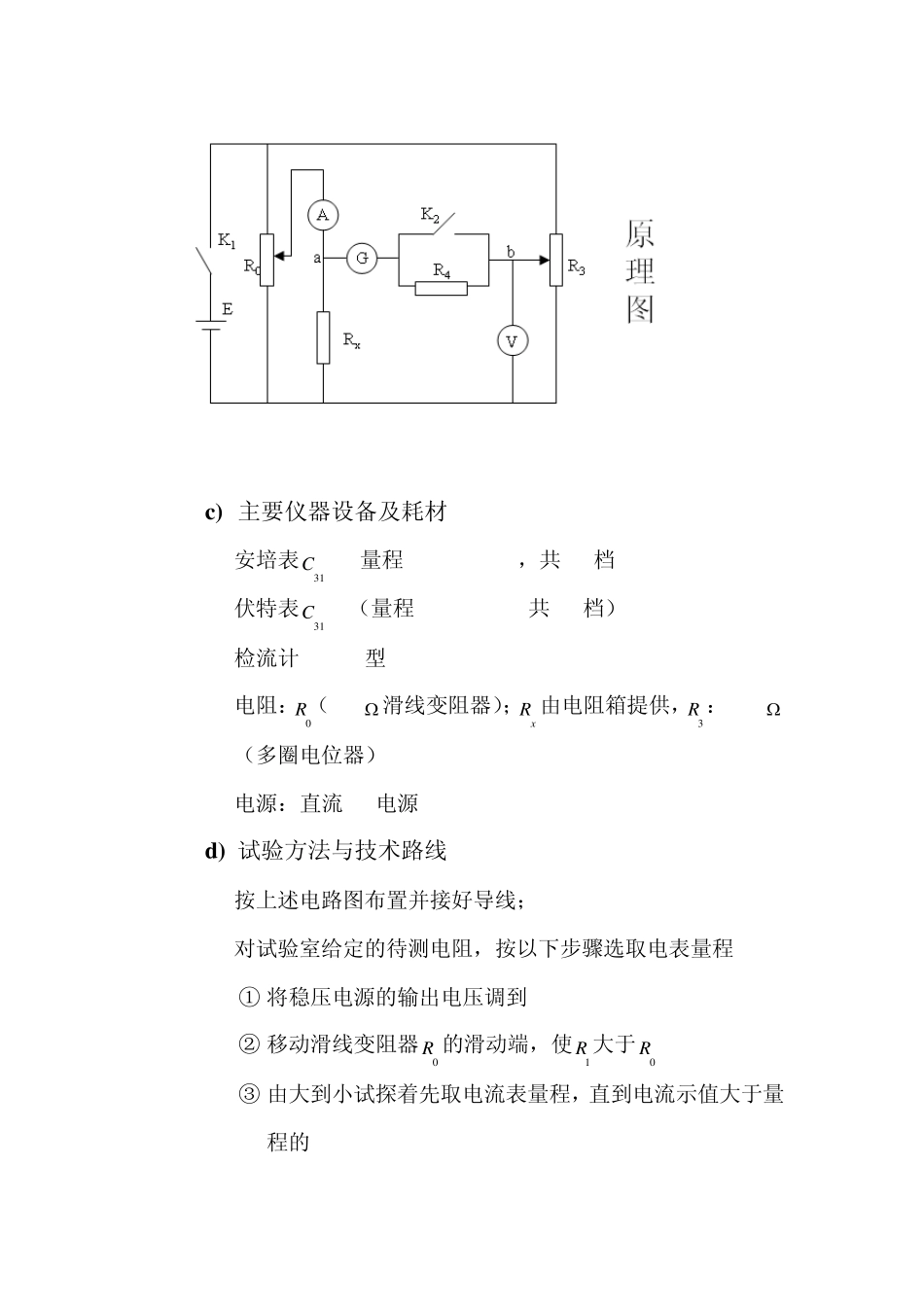

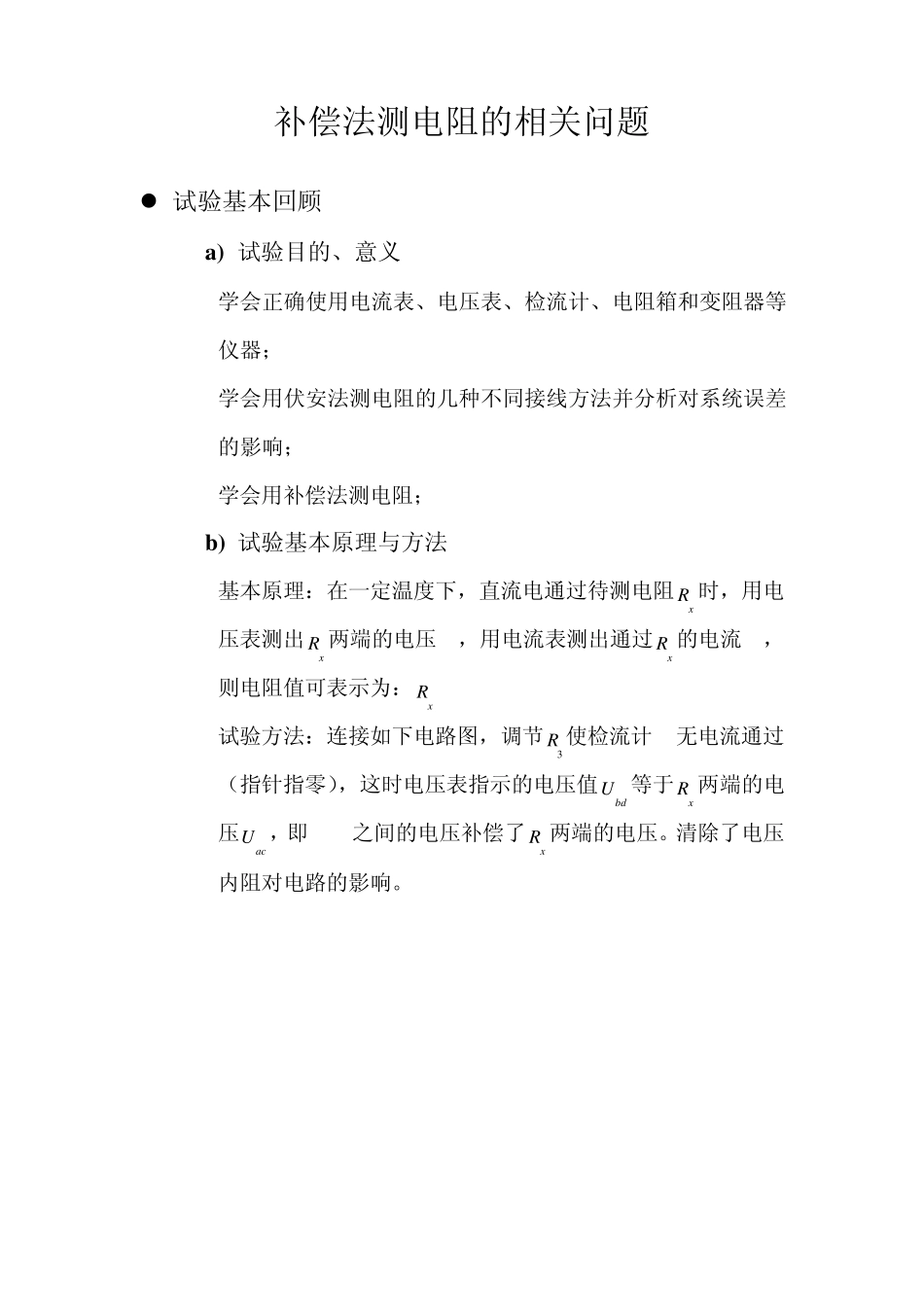

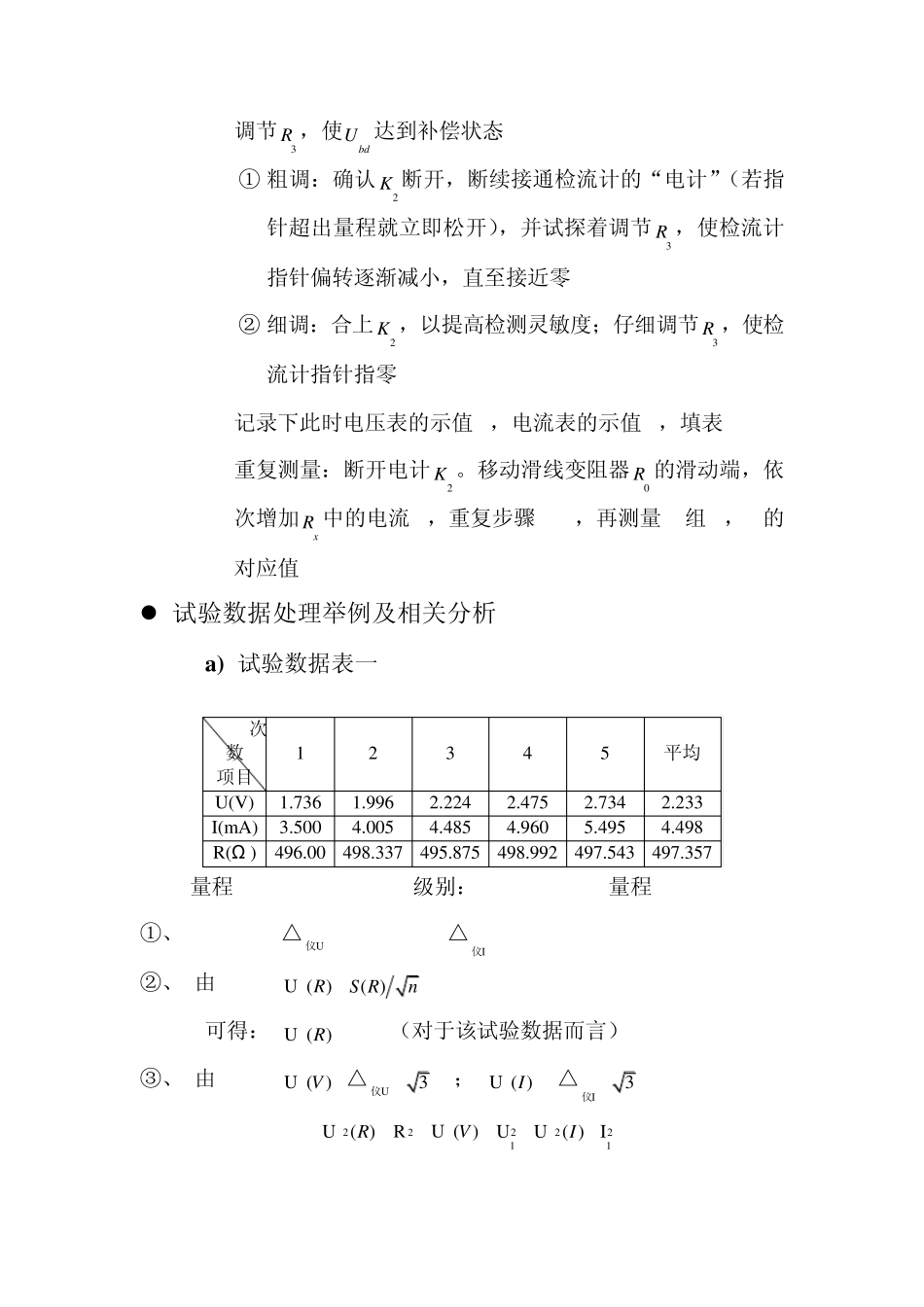

补偿法测电阻的相关问题  试验基本回顾 a) 试验目的、意义 1. 学会正确使用电流表、电压表、检流计、电阻箱和变阻器等仪器； 2. 学会用伏安法测电阻的几种不同接线方法并分析对系统误差的影响； 3. 学会用补偿法测电阻； b) 试验基本原理与方法 4. 基本原理：在一定温度下，直流电通过待测电阻xR 时，用电压表测出xR 两端的电压 U，用电流表测出通过xR 的电流 I，则电阻值可表示为：xR =U/I 5. 试验方法：连接如下电路图，调节3R 使检流计 G无电流通过（指针指零），这时电压表指示的电压值bdU 等于xR 两端的电压acU ，即 b,d之间的电压补偿了xR 两端的电压。清除了电压内阻对电路的影响。 c) 主要仪器设备及耗材 1. 安培表3 1C -A(量程7.5mA-30A,，共12档.) 2. 伏特表3 1C -A（量程45mV-600V,共10档） 3. 检流计AC5/2型 4. 电阻：0R（100 滑线变阻器）；xR 由电阻箱提供，3R ：4.7k （多圈电位器） 5. 电源：直流3V电源 d) 试验方法与技术路线 1. 按上述电路图布置并接好导线； 2. 对试验室给定的待测电阻，按以下步骤选取电表量程 ① 将稳压电源的输出电压调到 3V ② 移动滑线变阻器0R 的滑动端，使1R 大于0R /3 ③ 由大到小试探着先取电流表量程，直到电流示值大于量程的1/3 3. 调节3R ，使bdU 达到补偿状态 ① 粗调：确认2K 断开，断续接通检流计的“电计”（若指针超出量程就立即松开），并试探着调节3R ，使检流计指针偏转逐渐减小，直至接近零 ② 细调：合上2K ，以提高检测灵敏度；仔细调节3R ，使检流计指针指零 4. 记录下此时电压表的示值 U，电流表的示值 I，填表 5. 重复测量：断开电计2K 。移动滑线变阻器0R 的滑动端，依次增加xR 中的电流I，重复步骤 3~4，再测量 4组 U，I的对应值.  试验数据处理举例及相关分析 a ) 试验数据表一 次数 项目 1 2 3 4 5 平均 U(V) 1.736 1.996 2.224 2.475 2.734 2.233 I(mA) 3.500 4.005 4.485 4.960 5.495 4.498 R(Ω ) 496.00 498.337 495.875 498.992 497.543 497.357 量程 U=3 V 级别：0.5 量程 I=7.5 mA ①、 △U仪 =0.015 △I仪 =0.038 ②、 由 U ( )RA= ( )S Rn 可得： U ( )RA=0.62（对于该试验数据而言） ③、 由 U ( )VB=△U仪 / 3 ； U ( )IB= △I仪 / 3 2U ( )RB/ 2R =U ( )VB/ 21U +2U ( )I...
