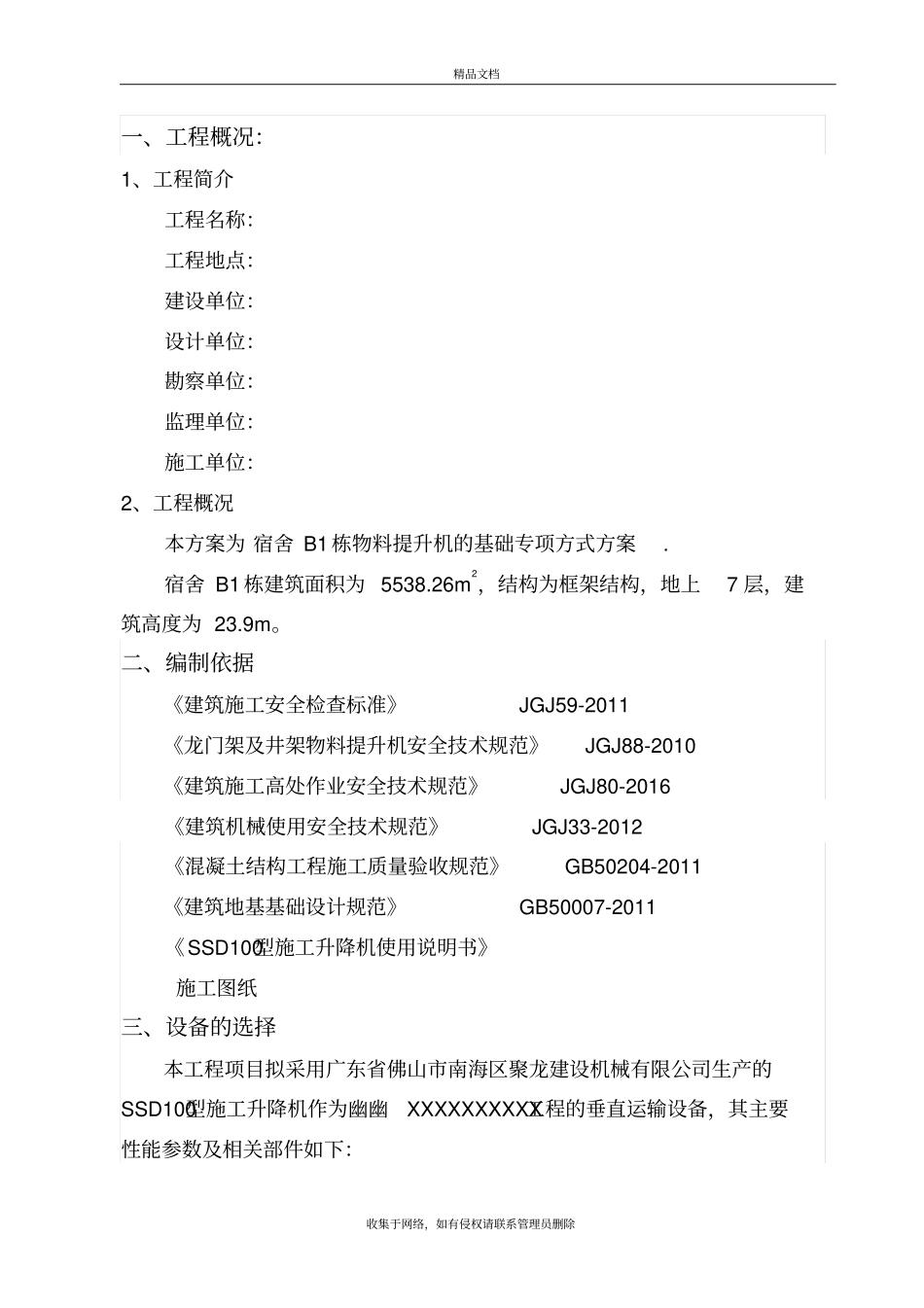

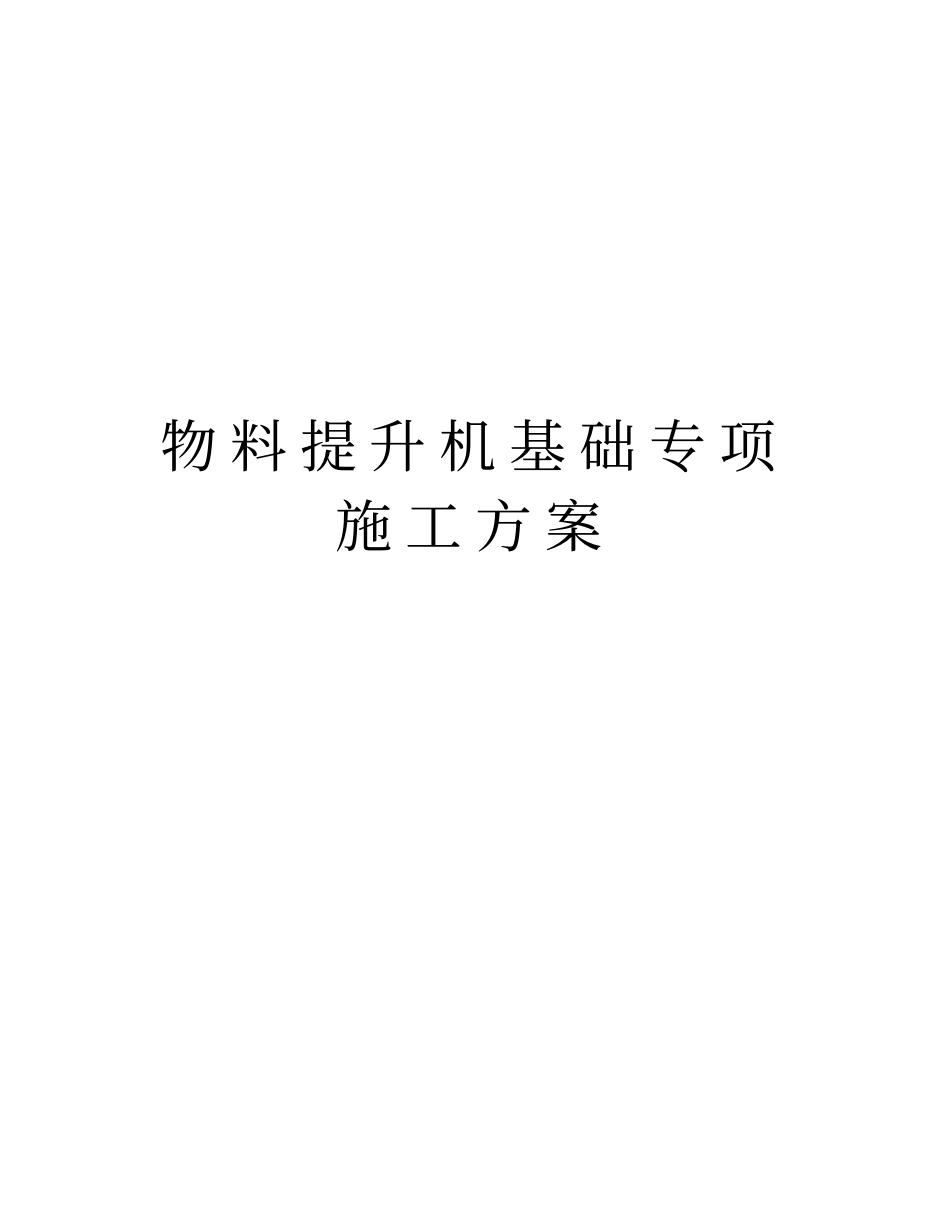

物 料 提 升 机 基 础 专 项施 工 方 案精品文档收集于网络，如有侵权请联系管理员删除一、工程概况：1、工程简介工程名称：工程地点：建设单位：设计单位：勘察单位：监理单位：施工单位：2、工程概况本方案为 宿舍 B1 栋物料提升机的基础专项方式方案.宿舍 B1 栋建筑面积为 5538.26m2，结构为框架结构，地上7 层，建筑高度为 23.9m。二、编制依据《建筑施工安全检查标准》 JGJ59-2011 《龙门架及井架物料提升机安全技术规范》 JGJ88-2010 《建筑施工高处作业安全技术规范》 JGJ80-2016 《建筑机械使用安全技术规范》 JGJ33-2012 《混凝土结构工程施工质量验收规范》 GB50204-2011 《建筑地基基础设计规范》 GB50007-2011 《SSD100型施工升降机使用说明书》施工图纸三、设备的选择本工程项目拟采用广东省佛山市南海区聚龙建设机械有限公司生产的SSD100型施工升降机作为幽幽XXXXXXXXXX工程的垂直运输设备，其主要性能参数及相关部件如下：精品文档收集于网络，如有侵权请联系管理员删除1、SSD100货用施工升降机主要性能参数项目参数额定载重量1000kg 最大提升高度36m 额定提升速度38m/min 电机型号Y132M-4 曳引机功率10kw 额定电压380V±7% 钢丝绳型号6×19-9.3-1570 标准层高度1.8 （m）卷扬机自重（不含钢丝绳）700kg 吊笼自重550kg 整机自重4000kg（27m）2、主要部件：SS100型物料提升机的主要部件有：立杆立柱、底架、顶梁中梁、顶架横梁、长短水平杆、斜杆、导轨、吊笼组成。安全装置有：（1）曳引机装置及安全停靠装置（2）安全停靠装置（3）吊笼安全门和侧面围护网（4）吊笼安全项盖（5）缓冲器（6）上、下限位器（7）上料口安全门（8）可视式监控信号装置和通讯装置（9）紧急断电开关精品文档收集于网络，如有侵权请联系管理员删除（10）避雷装置四、施工部署本项目拟定于 2018年8月1日进场一台广东省佛山市南海区聚龙建设机械有限公司的 SSD100型井架式物料提升机用于宿舍B1栋物料垂直运输，安装位置定于宿舍 B1栋东侧，轴线位置 1-D~1-E 轴/1-10 轴处，距离建筑外侧尺寸为 1.4m，井架安装高度为 27m。井架基础为天然基础，地基土质为强风化岩层，设计基础尺寸为2500*2500*400mm（长* 宽*高），砼强度为 C25，配筋为双层双向三级钢Φ12@200。附墙件采用 10号工字钢进行拉设，第一道拉设高度距离井架基础9m，第二道距离井架基础 18m。五、基础设计井架基础尺寸为 2500×2500mm，由...
