物理1人教版精品习题串联电路和并联电路资料

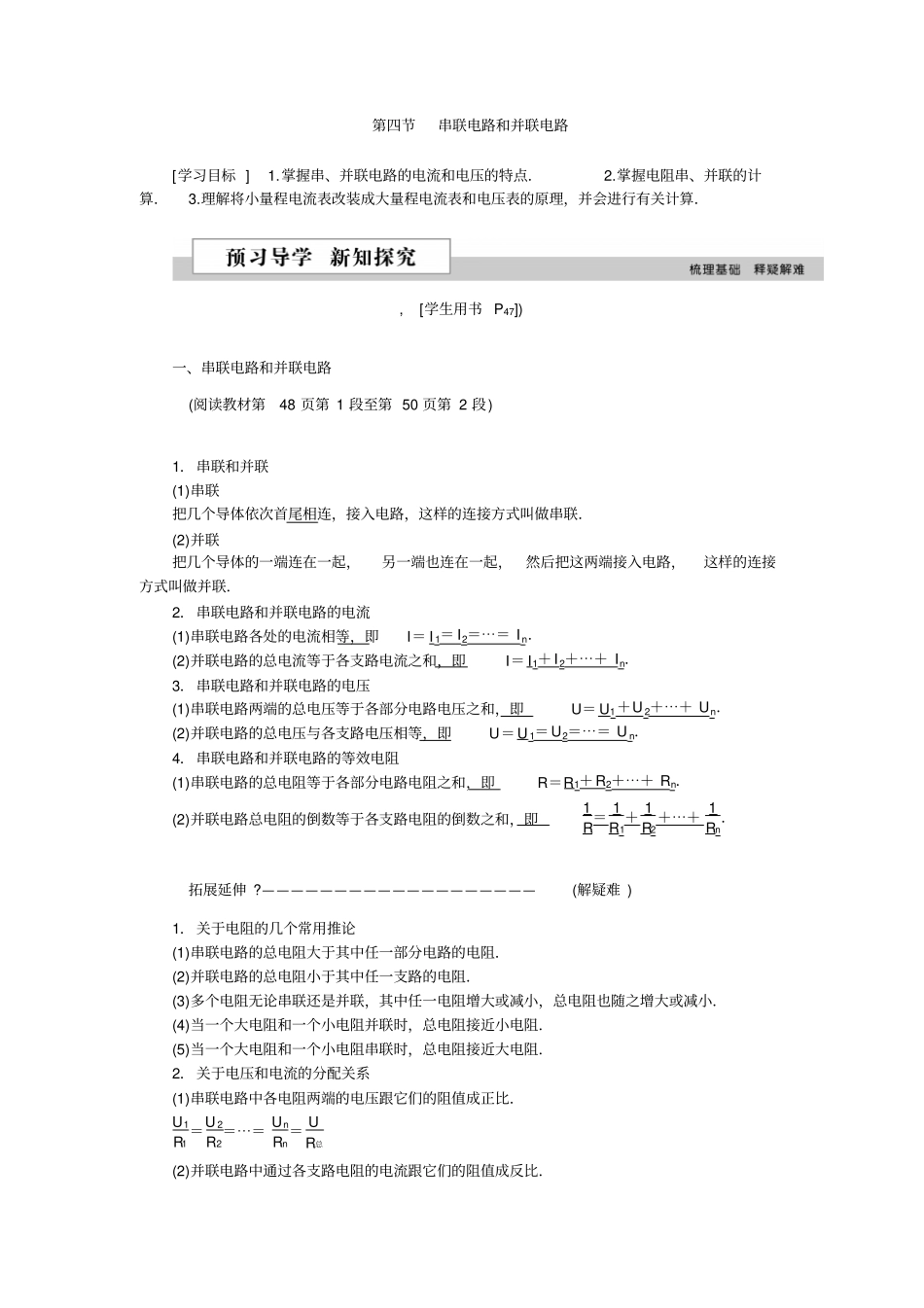

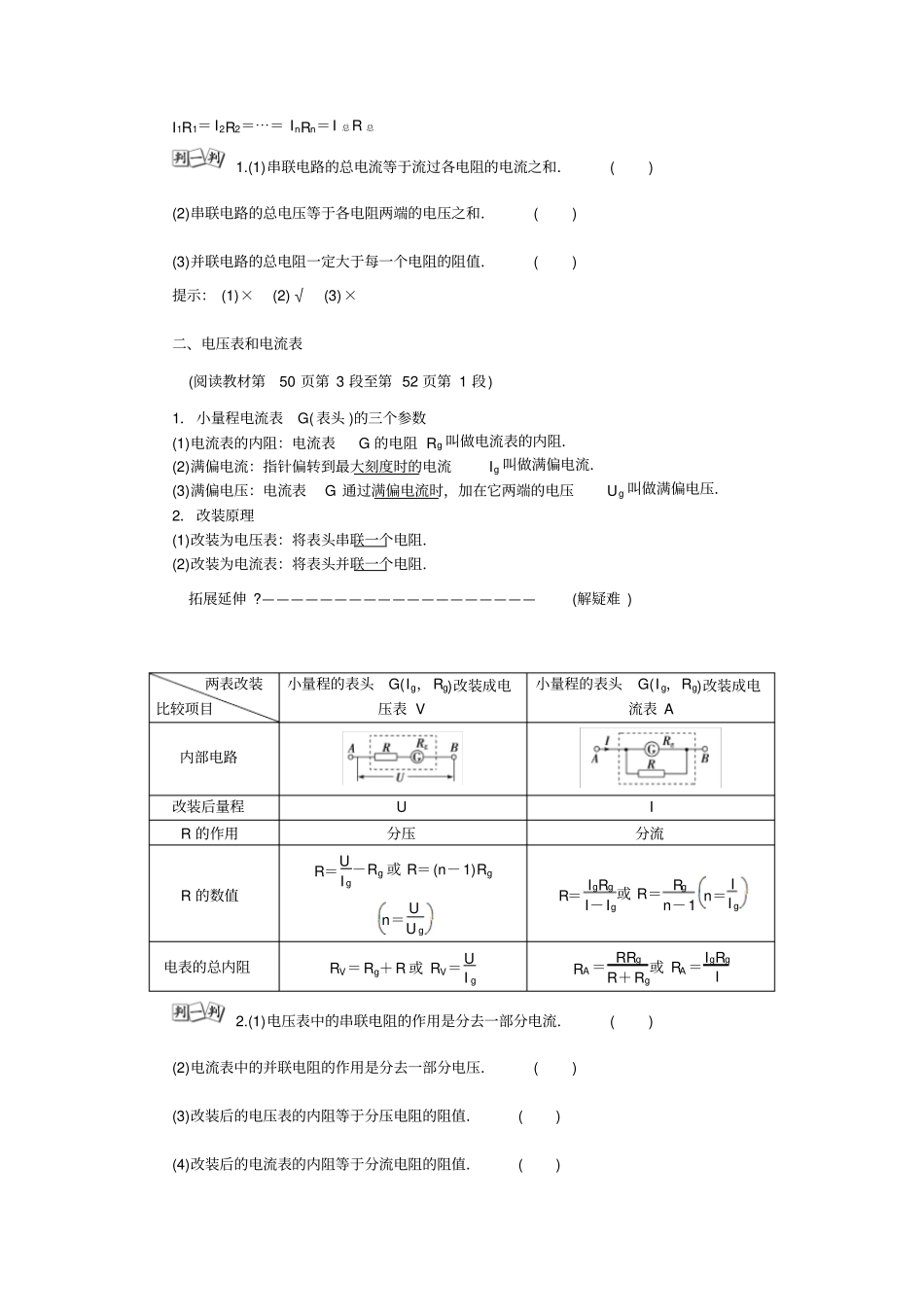

第四节串联电路和并联电路[学习目标 ]1.掌握串、并联电路的电流和电压的特点．2.掌握电阻串、并联的计算．3.理解将小量程电流表改装成大量程电流表和电压表的原理，并会进行有关计算．,[学生用书 P47]) 一、串联电路和并联电路(阅读教材第48 页第 1 段至第 50 页第 2 段)1．串联和并联(1)串联把几个导体依次首尾相连，接入电路，这样的连接方式叫做串联．(2)并联把几个导体的一端连在一起，另一端也连在一起，然后把这两端接入电路，这样的连接方式叫做并联．2．串联电路和并联电路的电流(1)串联电路各处的电流相等，即I＝ I 1＝ I2＝⋯＝ I n．(2)并联电路的总电流等于各支路电流之和，即I＝ I1＋I 2＋⋯＋ In．3．串联电路和并联电路的电压(1)串联电路两端的总电压等于各部分电路电压之和，即U＝ U1＋U 2＋⋯＋ Un．(2)并联电路的总电压与各支路电压相等，即U＝U 1＝U2＝⋯＝ U n．4．串联电路和并联电路的等效电阻(1)串联电路的总电阻等于各部分电路电阻之和，即R＝R1＋R2＋⋯＋ Rn．(2)并联电路总电阻的倒数等于各支路电阻的倒数之和，即1R＝ 1R1＋ 1R2＋⋯＋ 1Rn．拓展延伸 ?———————————————————(解疑难 ) 1．关于电阻的几个常用推论(1)串联电路的总电阻大于其中任一部分电路的电阻．(2)并联电路的总电阻小于其中任一支路的电阻．(3)多个电阻无论串联还是并联，其中任一电阻增大或减小，总电阻也随之增大或减小．(4)当一个大电阻和一个小电阻并联时，总电阻接近小电阻．(5)当一个大电阻和一个小电阻串联时，总电阻接近大电阻．2．关于电压和电流的分配关系(1)串联电路中各电阻两端的电压跟它们的阻值成正比．U1R1 ＝U 2R2＝⋯＝ UnRn＝ UR总(2)并联电路中通过各支路电阻的电流跟它们的阻值成反比．I1R1＝ I2R2＝⋯＝ InRn＝I 总R 总1.(1)串联电路的总电流等于流过各电阻的电流之和．()(2)串联电路的总电压等于各电阻两端的电压之和．()(3)并联电路的总电阻一定大于每一个电阻的阻值．()提示： (1)×(2)√(3)×二、电压表和电流表(阅读教材第50 页第 3 段至第 52 页第 1 段) 1．小量程电流表G( 表头 )的三个参数(1)电流表的内阻：电流表G 的电阻 Rg 叫做电流表的内阻．(2)满偏电流：指针偏转到最大刻度时的电流Ig 叫做满偏电流．(3)满偏电压：电流表G 通过满偏电流时，加在它两端的电压Ug 叫做满偏电压．2．改装原理(1)改装为电压表：将表头串联一个电阻．(2)改装...
