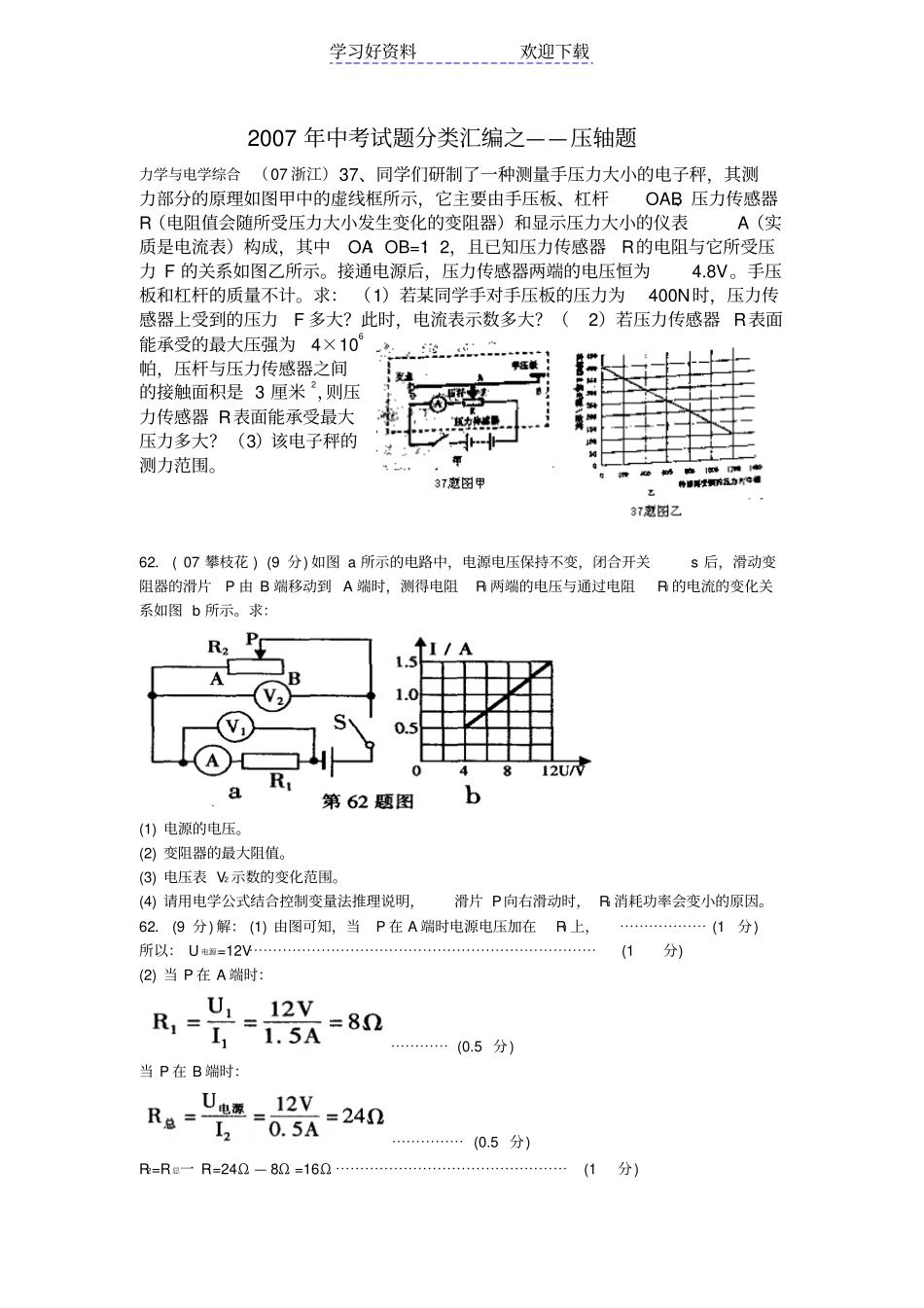

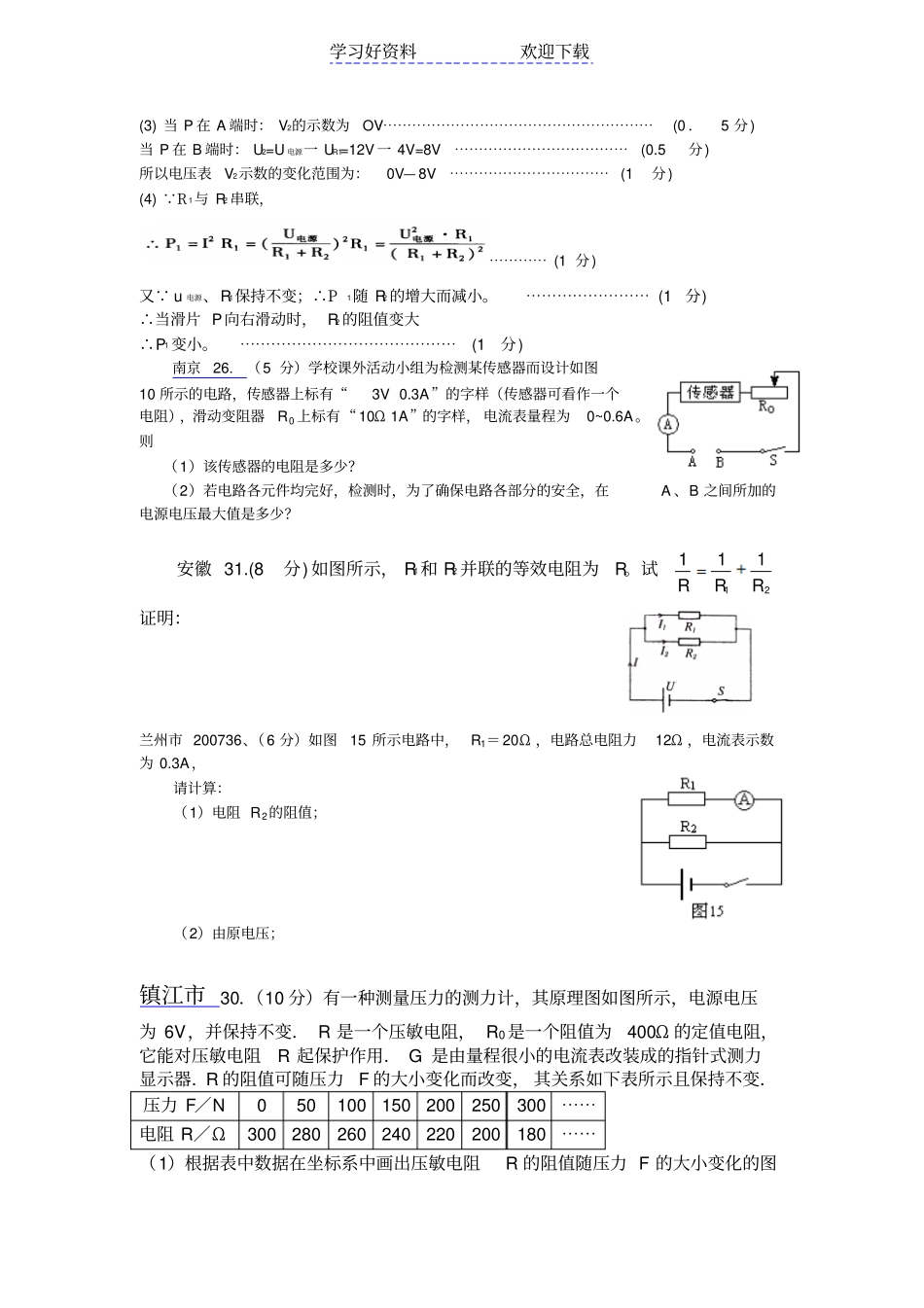

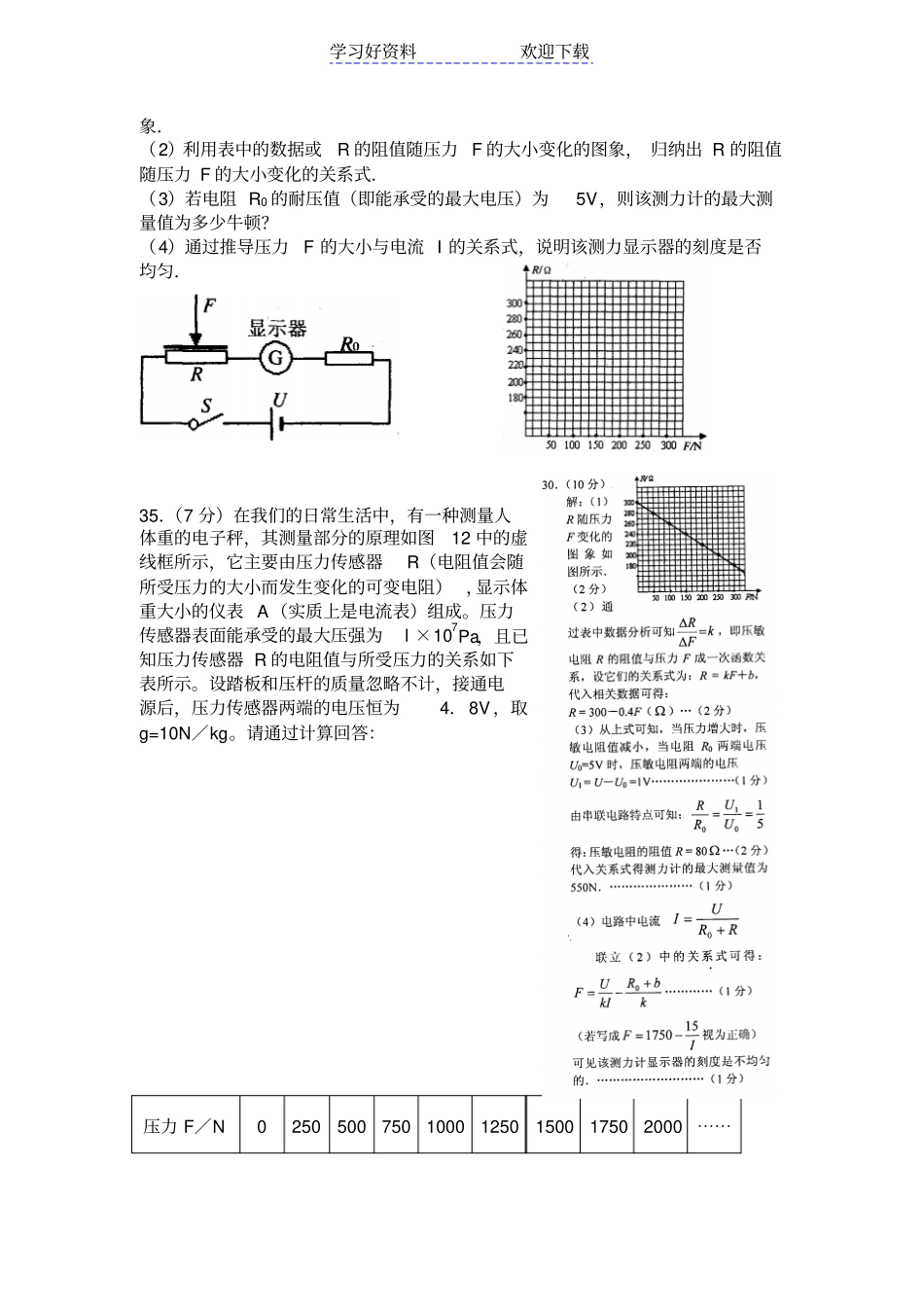

学习好资料欢迎下载2007 年中考试题分类汇编之——压轴题力学与电学综合（07 浙江）37、同学们研制了一种测量手压力大小的电子秤，其测力部分的原理如图甲中的虚线框所示，它主要由手压板、杠杆OAB、压力传感器R（电阻值会随所受压力大小发生变化的变阻器）和显示压力大小的仪表A（实质是电流表）构成，其中OA：OB=1：2，且已知压力传感器R的电阻与它所受压力 F 的关系如图乙所示。接通电源后，压力传感器两端的电压恒为4.8V。手压板和杠杆的质量不计。求： （1）若某同学手对手压板的压力为400N时，压力传感器上受到的压力F 多大？此时，电流表示数多大？（2）若压力传感器 R表面能承受的最大压强为4×106帕，压杆与压力传感器之间的接触面积是 3 厘米2，则压力传感器 R表面能承受最大压力多大？（3）该电子秤的测力范围。62． ( 07 攀枝花 ) (9 分) 如图 a 所示的电路中，电源电压保持不变，闭合开关s 后，滑动变阻器的滑片P 由 B 端移动到 A 端时，测得电阻R1 两端的电压与通过电阻R1 的电流的变化关系如图 b 所示。求：(1) 电源的电压。(2) 变阻器的最大阻值。(3) 电压表 V2 示数的变化范围。(4) 请用电学公式结合控制变量法推理说明，滑片 P向右滑动时， R1 消耗功率会变小的原因。62． (9 分) 解： (1) 由图可知，当P 在 A 端时电源电压加在R1 上，⋯⋯⋯⋯⋯⋯ (1分) 所以： U 电源=12V⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(1分) (2) 当 P 在 A 端时：⋯⋯⋯⋯ (0.5 分) 当 P 在 B 端时：⋯⋯⋯⋯⋯ (0.5 分) R2=R 总一 Rl=24Ω — 8Ω =16Ω ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(1分) 学习好资料欢迎下载(3) 当 P 在 A 端时： V2的示数为OV⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(0 ．5 分) 当 P 在 B 端时： U2=U 电源一 UR1=12V 一 4V=8V ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(0.5分) 所以电压表V2示数的变化范围为：0V— 8V ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (1分) (4) R 1与 R2 串联，⋯⋯⋯⋯ (1 分) 又 u 电源、R1保持不变；∴P1随 R2 的增大而减小。⋯⋯⋯⋯⋯⋯⋯⋯ (1分) ∴当滑片 P向右滑动时， R2 的阻值变大∴P1 变小。⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(1分) 南京 26.（5 分）学校课外活动小组为检测某传感器而设计如图10 所示的电路，传感器上标有“3V 0.3A”的字样（传感器可看作一个电阻），滑动变阻器...
