物理九年级苏科版杠杆导学案

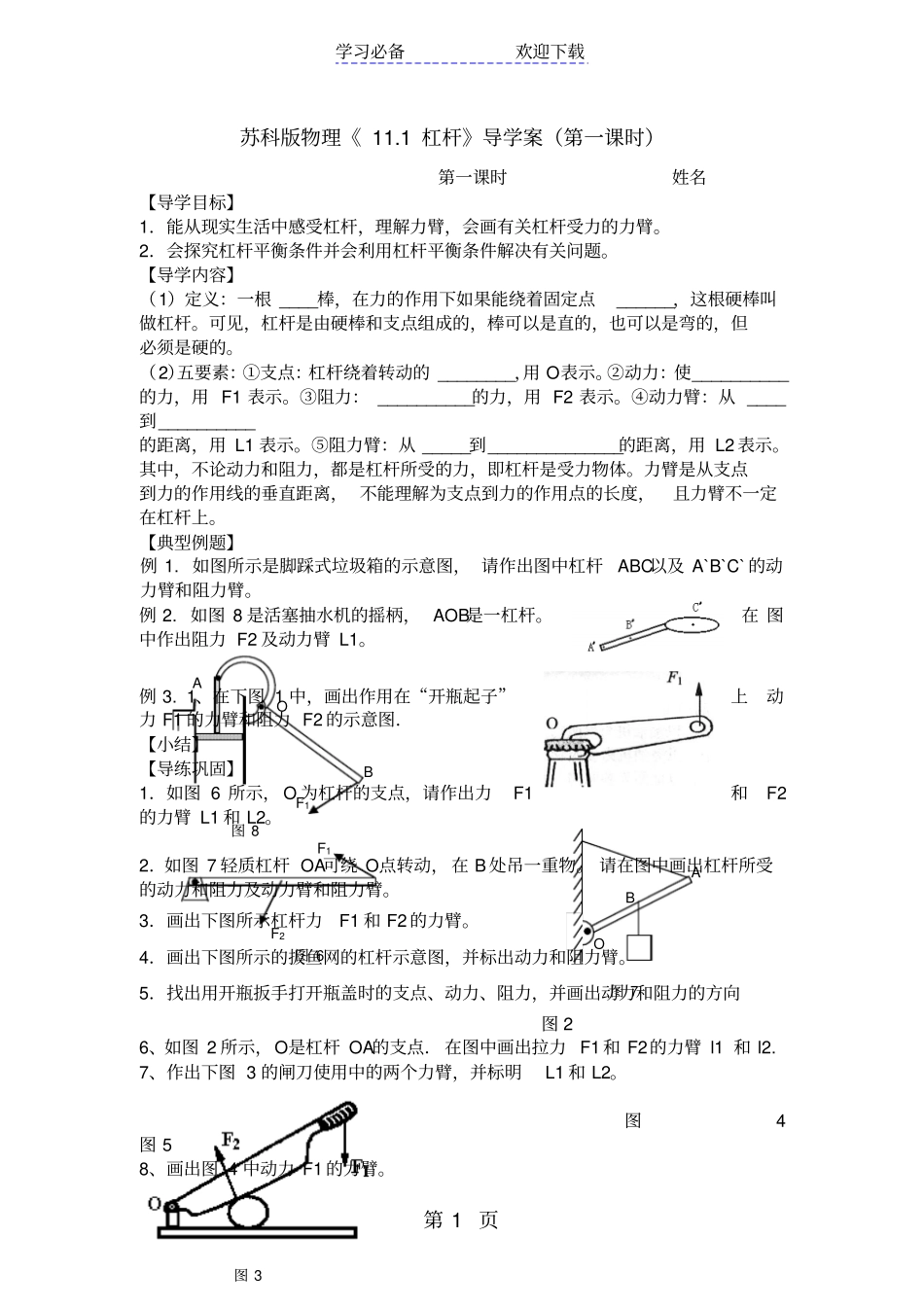

学习必备欢迎下载第 1 页苏科版物理《 11.1 杠杆》导学案（第一课时）第一课时姓名【导学目标】1．能从现实生活中感受杠杆，理解力臂，会画有关杠杆受力的力臂。2．会探究杠杆平衡条件并会利用杠杆平衡条件解决有关问题。【导学内容】（1）定义：一根 ____棒，在力的作用下如果能绕着固定点______，这根硬棒叫做杠杆。可见，杠杆是由硬棒和支点组成的，棒可以是直的，也可以是弯的，但必须是硬的。（2）五要素：①支点：杠杆绕着转动的 ________，用 O表示。②动力：使__________的力，用 F1 表示。③阻力： __________的力，用 F2 表示。④动力臂：从 ____到__________ 的距离，用 L1 表示。⑤阻力臂：从 _____到______________的距离，用 L2 表示。其中，不论动力和阻力，都是杠杆所受的力，即杠杆是受力物体。力臂是从支点到力的作用线的垂直距离， 不能理解为支点到力的作用点的长度，且力臂不一定在杠杆上。【典型例题】例 1. 如图所示是脚踩式垃圾箱的示意图， 请作出图中杠杆ABC以及 A`B`C` 的动力臂和阻力臂。例 2. 如图 8 是活塞抽水机的摇柄， AOB是一杠杆。在 图中作出阻力 F2 及动力臂 L1。例 3. 1、在下图 1 中，画出作用在“开瓶起子”上动力 F1 的力臂和阻力 F2 的示意图．【小结】【导练巩固】1．如图 6 所示， O 为杠杆的支点，请作出力F1和F2的力臂 L1 和 L2。2．如图 7 轻质杠杆 OA可绕 O点转动， 在 B 处吊一重物。 请在图中画出杠杆所受的动力和阻力及动力臂和阻力臂。3．画出下图所示杠杆力F1 和 F2 的力臂。4．画出下图所示的扳鱼网的杠杆示意图，并标出动力和阻力臂。5．找出用开瓶扳手打开瓶盖时的支点、动力、阻力，并画出动力和阻力的方向图 2 6、如图 2 所示，O是杠杆 OA的支点． 在图中画出拉力 F1 和 F2的力臂 l1 和 l2. 7、作出下图 3 的闸刀使用中的两个力臂，并标明L1 和 L2。图4 图 58、画出图 4 中动力 F1 的力臂。F1 F2 图 6图 7 O A B 图 3F1 图 8B O A 学习必备欢迎下载第 2 页9、如图 5 所示，用力 F 踩汽车刹车踏板，请画出此力对支点D的力臂。10、如图 7，试画出缝纫机脚踏板所受动力、阻力的力臂。11、图 8 是安装在安全文明小区进出口的栏杆( 栏杆是一根粗细均匀的圆木杆)示意图，当在 A 处施加一个压力F 时，可将栏杆拉到如图所示位置，请在图中画出此时压力 F 的力臂 L1，和重力...
