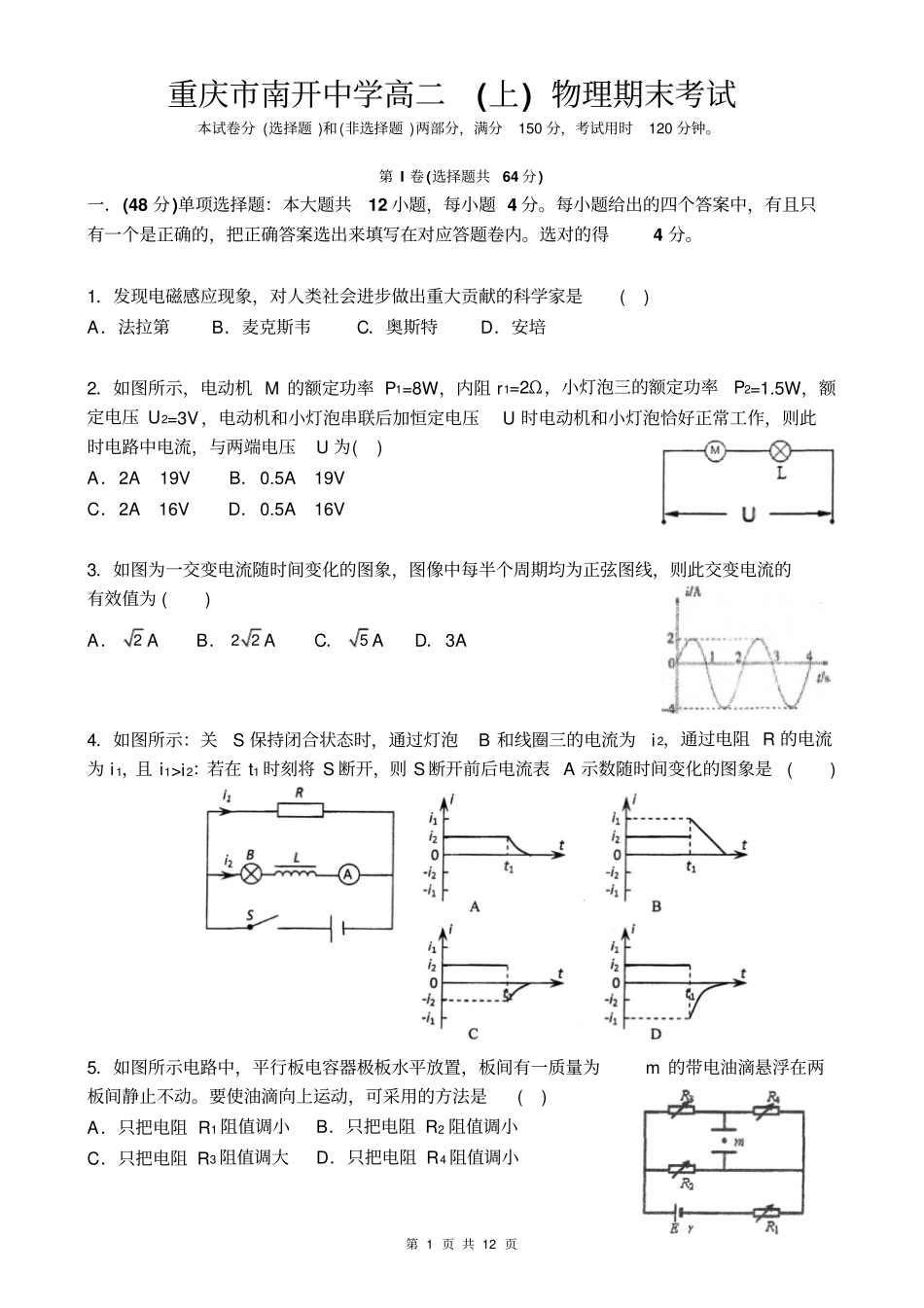

第 1 页 共 12 页重庆市南开中学高二(上) 物理期末考试本试卷分 (选择题 )和(非选择题 )两部分，满分150 分，考试用时120 分钟
第 I 卷(选择题共64 分) 一．(48 分)单项选择题：本大题共12 小题，每小题 4 分
每小题给出的四个答案中，有且只有一个是正确的，把正确答案选出来填写在对应答题卷内
选对的得4 分
1．发现电磁感应现象，对人类社会进步做出重大贡献的科学家是( )A．法拉第B．麦克斯韦C．奥斯特D．安培2．如图所示，电动机 M 的额定功率 P1=8W，内阻 r1=2Ω，小灯泡三的额定功率P2=1
5W，额定电压 U2=3V，电动机和小灯泡串联后加恒定电压U 时电动机和小灯泡恰好正常工作，则此时电路中电流，与两端电压U 为( ) A．2A 19V B．0
5A 19V C．2A 16V D．0
5A 16V 3．如图为一交变电流随时间变化的图象，图像中每半个周期均为正弦图线，则此交变电流的有效值为 ( ) A．2 A B． 2 2 A C．5 A D．3A 4．如图所示：关S 保持闭合状态时，通过灯泡B 和线圈三的电流为i 2，通过电阻 R 的电流为 i 1，且 i1>i2：若在 t1 时刻将 S 断开，则 S 断开前后电流表 A 示数随时间变化的图象是( ) 5．如图所示电路中，平行板电容器极板水平放置，板间有一质量为m 的带电油滴悬浮在两板间静止不动

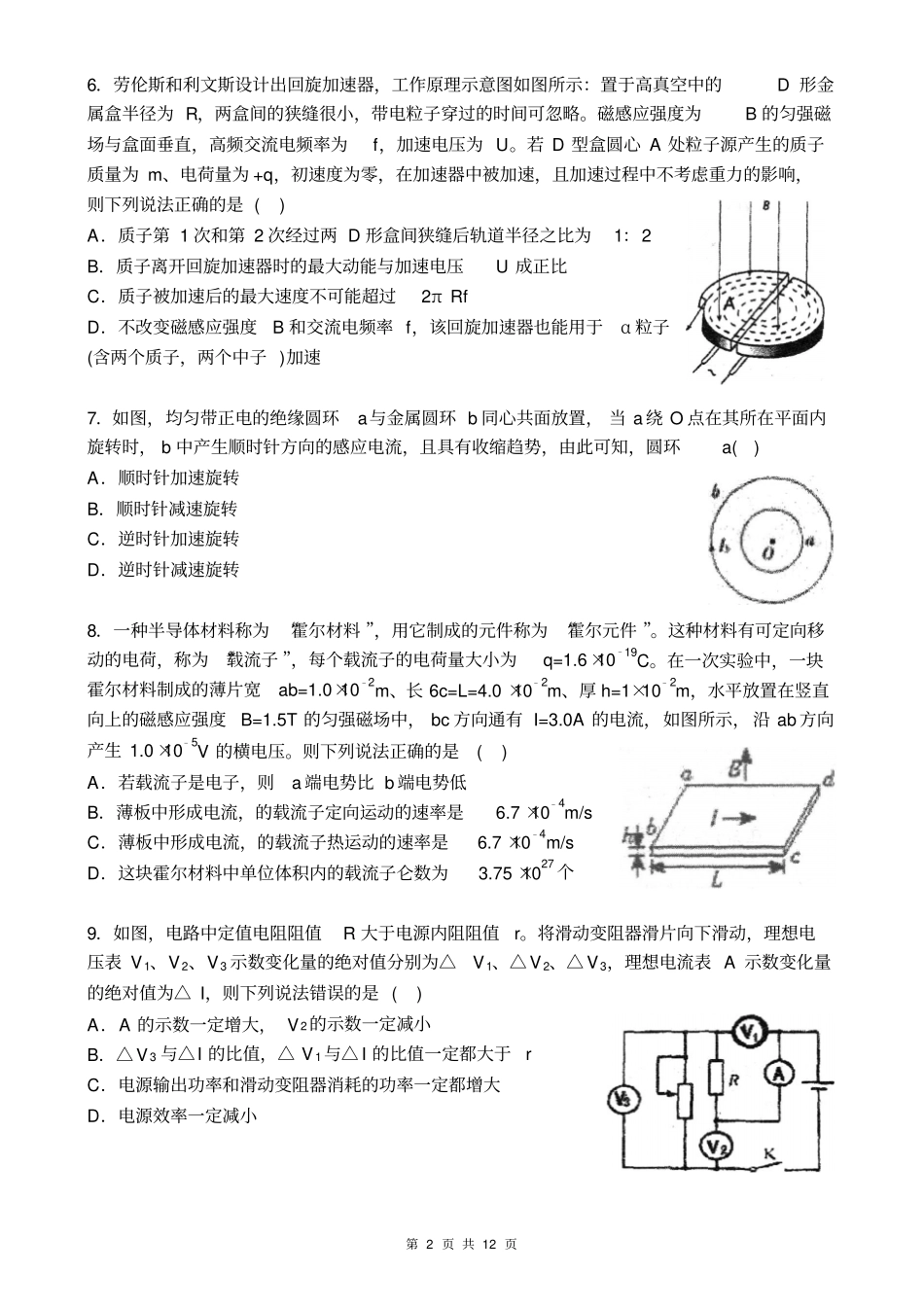

要使油滴向上运动，可采用的方法是( ) A．只把电阻 R1 阻值调小B．只把电阻 R2 阻值调小C．只把电阻 R3 阻值调大D．只把电阻 R4 阻值调小第 2 页 共 12 页6．劳伦斯和利文斯设计出回旋加速器，工作原理示意图如图所示：置于高真空中的D 形金属盒半径为 R，两盒间的狭缝很小，带电粒子穿过的时间可忽略
磁感应强度为B 的匀强磁场与盒面垂直，高频交流电频率为f，加速电压为 U
