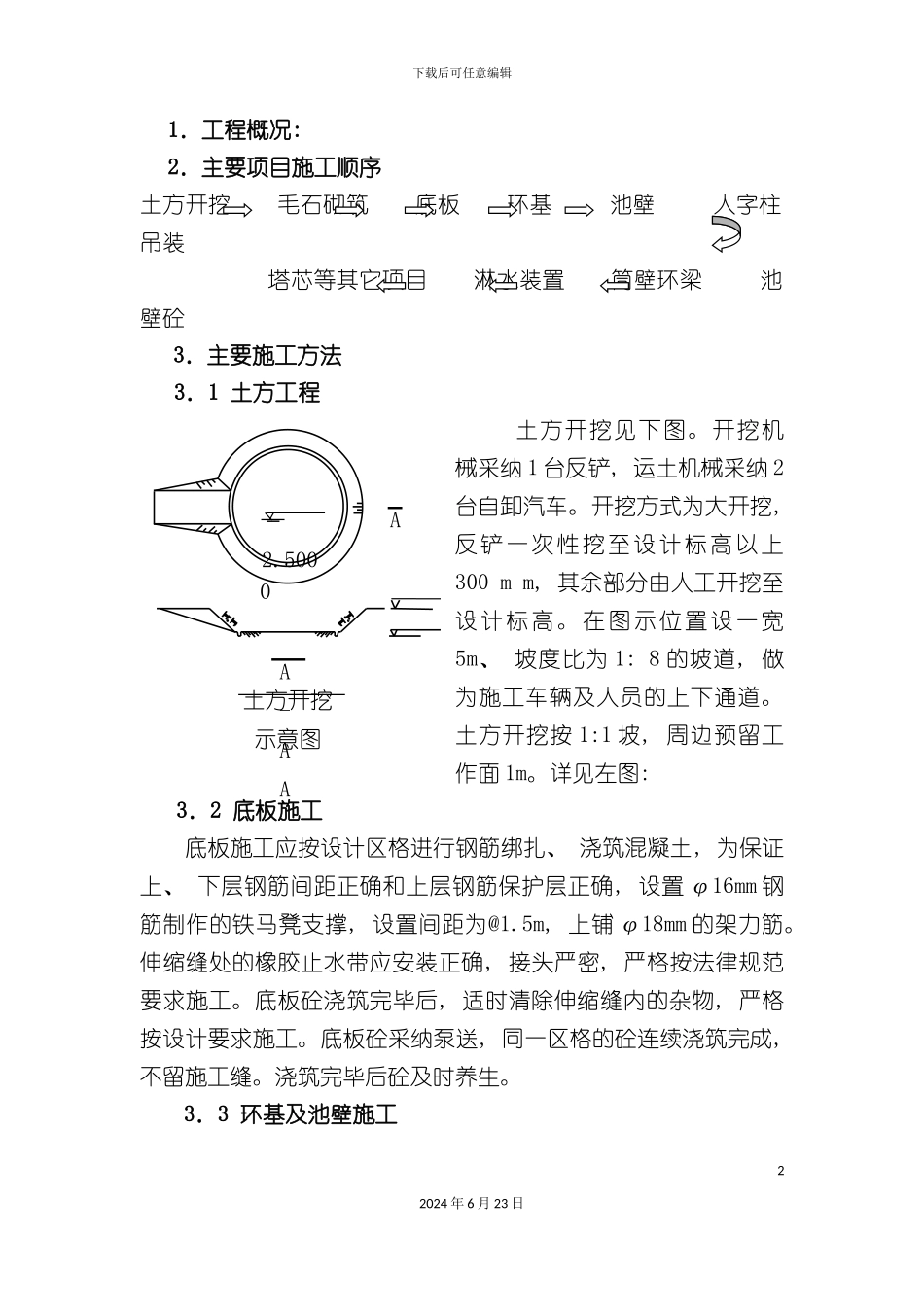

下载后可任意编辑冷却塔施工方案12024 年 6 月 23 日下载后可任意编辑1．工程概况: 2．主要项目施工顺序土方开挖 毛石砌筑 底板 环基 池壁 人字柱吊装 塔芯等其它项目 淋水装置 筒壁环梁 池壁砼3．主要施工方法3．1 土方工程土方开挖见下图。开挖机械采纳 1 台反铲, 运土机械采纳 2台自卸汽车。开挖方式为大开挖, 反铲一次性挖至设计标高以上300 m m, 其余部分由人工开挖至设计标高。 在图示位置设一宽5m、 坡度比为 1: 8 的坡道, 做为施工车辆及人员的上下通道。土方开挖按 1:1 坡, 周边预留工作面 1m。详见左图: 3．2 底板施工底板施工应按设计区格进行钢筋绑扎、 浇筑混凝土, 为保证上、 下层钢筋间距正确和上层钢筋保护层正确, 设置 φ16mm 钢筋制作的铁马凳支撑, 设置间距为@1.5m, 上铺 φ18mm 的架力筋。伸缩缝处的橡胶止水带应安装正确, 接头严密, 严格按法律规范要求施工。底板砼浇筑完毕后, 适时清除伸缩缝内的杂物, 严格按设计要求施工。底板砼采纳泵送, 同一区格的砼连续浇筑完成, 不留施工缝。浇筑完毕后砼及时养生。3．3 环基及池壁施工22024 年 6 月 23 日土方开挖示意图－10.000 －2.500 AA-AA下载后可任意编辑环基混凝土施工, 为防止产生温度裂缝, 采纳跳仓法施工, 泵送砼。施工时采纳分层振捣的施工方法。每段混凝土要求连续浇筑、 一气呵成。环基与池壁间只允许留设水平施工缝, 水平施工缝的接缝形式, 本次施工时采纳凸槽形式。同时采纳 BW 膨胀橡胶止水条代替传统的金属止水片进行密封防水处理, 此方法施工简单, 效果良好。施工时, 先将包装 BW 橡胶止水条的隔离纸撕掉, 然后直接粘贴在平整和清理洁净的施工缝处, 压紧粘牢, 每隔一米左右 22#铁线固定, 即可浇筑池壁混凝土。在施工缝上浇筑混凝土前, 应将施工缝处的混凝土表面凿毛, 清除浮粒和杂物, 用水冲洗洁净, 保持湿润, 再铺一层 20～25mm厚与原混凝土配合比相同的水泥砂浆。水池池壁钢筋绑扎需绑剪刀撑, 保证钢筋骨架整体刚度, 防止倾倒, 模板采纳大模板, 内设横挡、 外设门字架支撑控制壁厚, 保证池壁混凝土外表工艺良好。混凝土采纳泵送。3．4 人字柱预制人字柱施工采纳预制吊装方法。预制采纳定形钢胎模铺贴薄硬塑板。测量人员首先对地面抄平, 并保证密实不下沉, 将枕木按 800mm 间距铺于地面上, 然后将底模置于枕木上, 找平后固定, 钢筋现场绑扎, 主筋焊接采纳...
