冷库制冷工艺设计文件

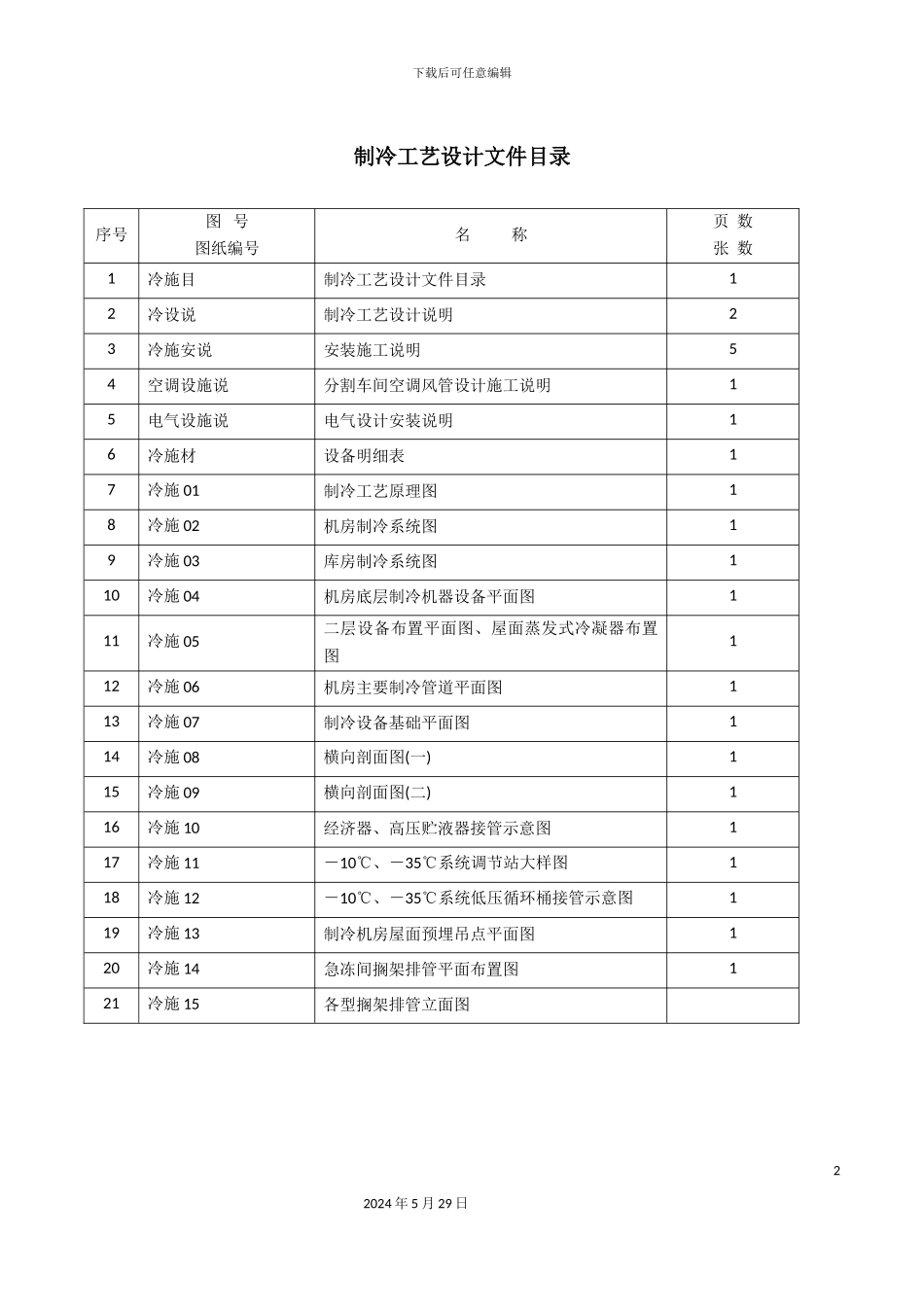

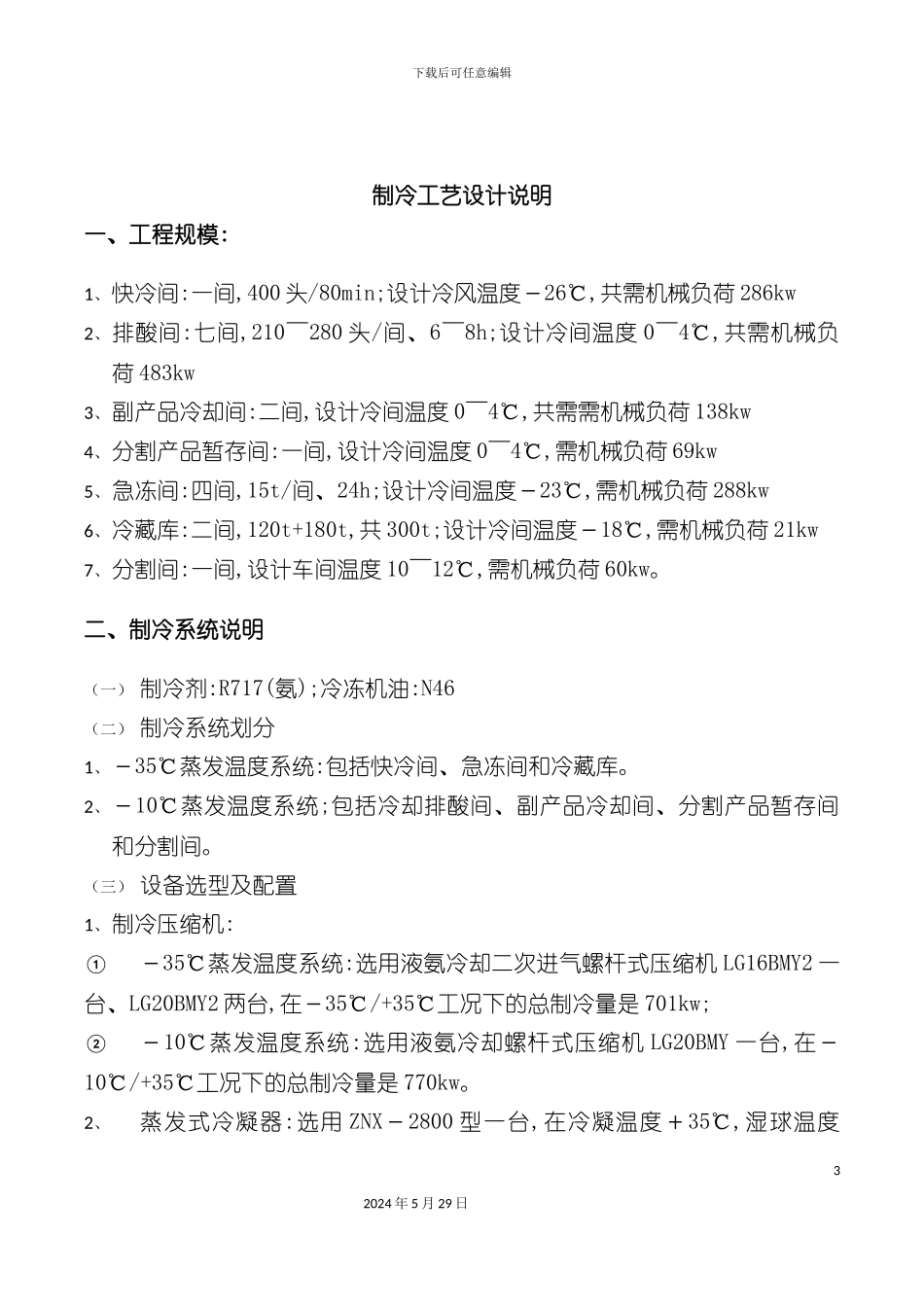

下载后可任意编辑冷库制冷工艺设计文件12024 年 5 月 29 日下载后可任意编辑制冷工艺设计文件目录序号图 号图纸编号名 称页 数张 数1冷施目制冷工艺设计文件目录12冷设说制冷工艺设计说明23冷施安说安装施工说明54空调设施说分割车间空调风管设计施工说明15电气设施说电气设计安装说明16冷施材设备明细表17冷施 01制冷工艺原理图18冷施 02机房制冷系统图19冷施 03库房制冷系统图110冷施 04机房底层制冷机器设备平面图111冷施 05二层设备布置平面图、屋面蒸发式冷凝器布置图112冷施 06机房主要制冷管道平面图113冷施 07制冷设备基础平面图114冷施 08横向剖面图(一)115冷施 09横向剖面图(二)116冷施 10经济器、高压贮液器接管示意图117冷施 11－10℃、－35℃系统调节站大样图118冷施 12－10℃、－35℃系统低压循环桶接管示意图119冷施 13制冷机房屋面预埋吊点平面图120冷施 14急冻间搁架排管平面布置图121冷施 15各型搁架排管立面图22024 年 5 月 29 日下载后可任意编辑 制冷工艺设计说明一、工程规模:1、快冷间:一间,400 头/80min;设计冷风温度－26℃,共需机械负荷 286kw2、排酸间:七间,210～280 头/间、6～8h;设计冷间温度 0～4℃,共需机械负荷 483kw3、副产品冷却间:二间,设计冷间温度 0～4℃,共需需机械负荷 138kw4、分割产品暂存间:一间,设计冷间温度 0～4℃,需机械负荷 69kw5、急冻间:四间,15t/间、24h;设计冷间温度－23℃,需机械负荷 288kw6、冷藏库:二间,120t+180t,共 300t;设计冷间温度－18℃,需机械负荷 21kw7、分割间:一间,设计车间温度 10～12℃,需机械负荷 60kw。二、制冷系统说明（一） 制冷剂:R717(氨);冷冻机油:N46（二） 制冷系统划分1、－35℃蒸发温度系统:包括快冷间、急冻间和冷藏库。2、－10℃蒸发温度系统;包括冷却排酸间、副产品冷却间、分割产品暂存间和分割间。（三） 设备选型及配置1、制冷压缩机:①－35℃蒸发温度系统:选用液氨冷却二次进气螺杆式压缩机 LG16BMY2 一台、LG20BMY2 两台,在－35℃/+35℃工况下的总制冷量是 701kw;②－10℃蒸发温度系统:选用液氨冷却螺杆式压缩机 LG20BMY 一台,在－10℃/+35℃工况下的总制冷量是 770kw。2、蒸发式冷凝器:选用 ZNX－2800 型一台,在冷凝温度＋35℃,湿球温度32024 年 5 月 29 日下载后可任意编辑26.9℃工况下的排热量是 2800kw。3、高压贮液器:选用 ZA－5 型一台。4、低压循环桶:① －35℃系统,选用 DX－8L...
