冷柜制冷系统设计分析

冷柜制冷系统设计分析_第1页
1/37

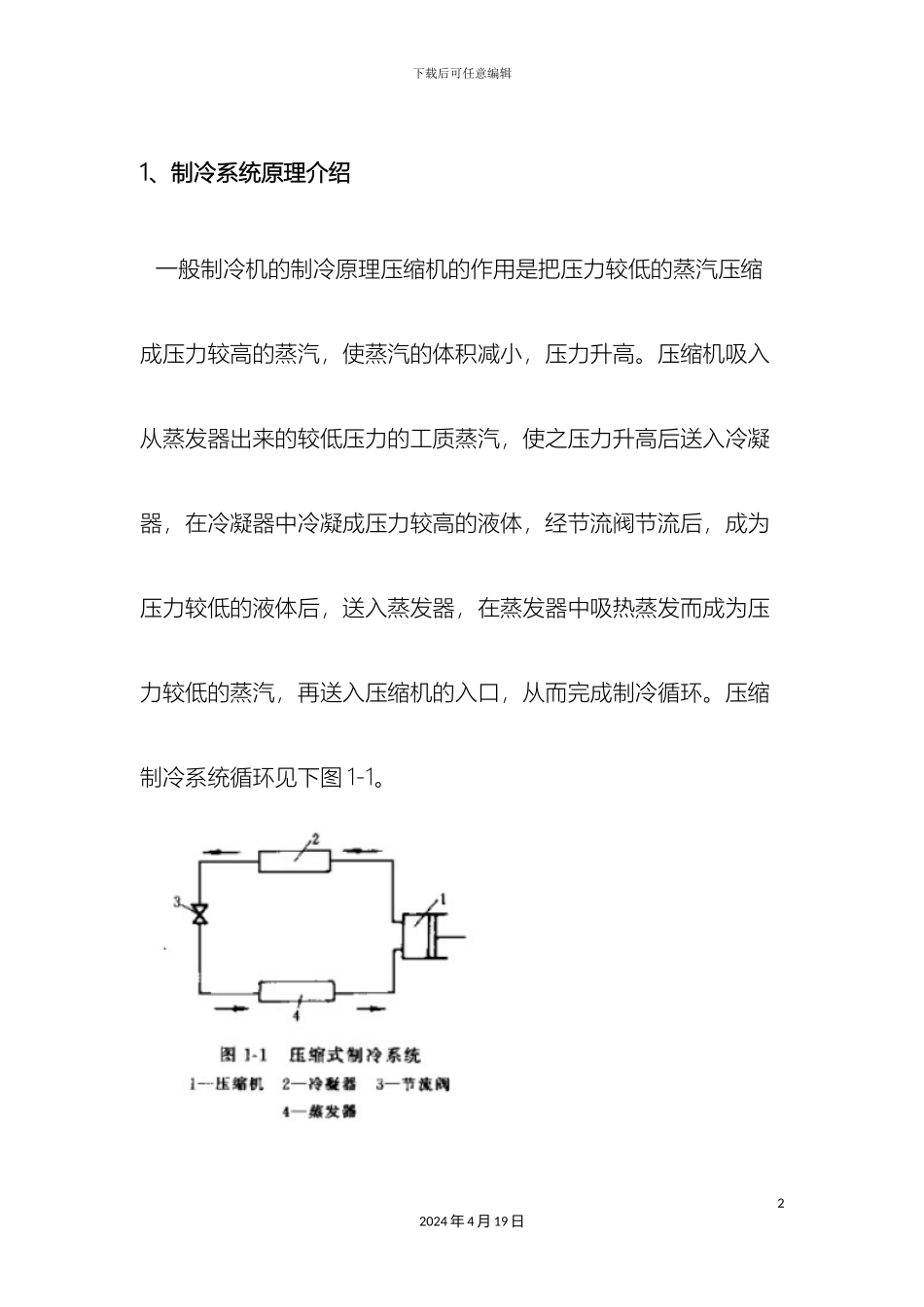

冷柜制冷系统设计分析_第2页
2/37

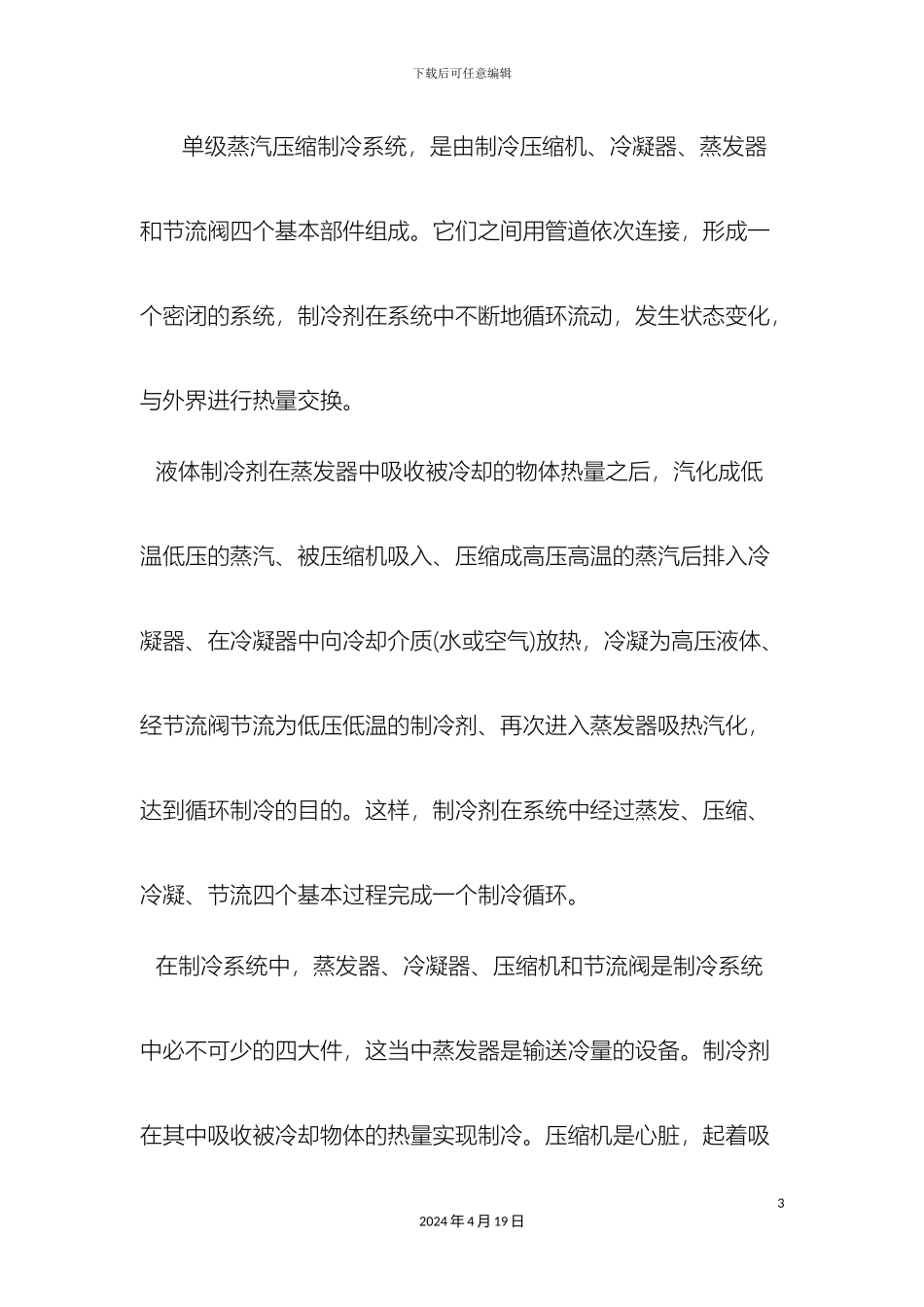

冷柜制冷系统设计分析_第3页
3/37
下载后可任意编辑冷柜制冷系统设计分析12024 年 4 月 19 日下载后可任意编辑1、制冷系统原理介绍一般制冷机的制冷原理压缩机的作用是把压力较低的蒸汽压缩成压力较高的蒸汽,使蒸汽的体积减小,压力升高。压缩机吸入从蒸发器出来的较低压力的工质蒸汽,使之压力升高后送入冷凝器,在冷凝器中冷凝成压力较高的液体,经节流阀节流后,成为压力较低的液体后,送入蒸发器,在蒸发器中吸热蒸发而成为压力较低的蒸汽,再送入压缩机的入口,从而完成制冷循环。压缩制冷系统循环见下图 1-1。22024 年 4 月 19 日下载后可任意编辑 单级蒸汽压缩制冷系统,是由制冷压缩机、冷凝器、蒸发器和节流阀四个基本部件组成。它们之间用管道依次连接,形成一个密闭的系统,制冷剂在系统中不断地循环流动,发生状态变化,与外界进行热量交换。液体制冷剂在蒸发器中吸收被冷却的物体热量之后,汽化成低温低压的蒸汽、被压缩机吸入、压缩成高压高温的蒸汽后排入冷凝器、在冷凝器中向冷却介质(水或空气)放热,冷凝为高压液体、经节流阀节流为低压低温的制冷剂、再次进入蒸发器吸热汽化,达到循环制冷的目的。这样,制冷剂在系统中经过蒸发、压缩、冷凝、节流四个基本过程完成一个制冷循环。在制冷系统中,蒸发器、冷凝器、压缩机和节流阀是制冷系统中必不可少的四大件,这当中蒸发器是输送冷量的设备。制冷剂在其中吸收被冷却物体的热量实现制冷。压缩机是心脏,起着吸32024 年 4 月 19 日下载后可任意编辑入、压缩、输送制冷剂蒸汽的作用。冷凝器是放出热量的设备,将蒸发器中吸收的热量连同压缩机功所转化的热量一起传递给冷却介质带走。节流阀对制冷剂起节流降压作用、同时控制和调节流入蒸发器中制冷剂液体的数量,并将系统分为高压侧和低压侧两大部分。实际制冷系统中,除上述四大件之外,常常有一些辅助设备,如电磁阀、分配器、干燥器、集热器、易熔塞、压力控制器等部件组成,它们是为了提高运行的经济性,可靠性和安全性而设置的。2、冷柜制冷系统设计2.1、冷柜制冷系统设计的内容和流程制冷系统设计的主要内容是落实一款产品的整个制冷系统,需明确压缩机、蒸发器、冷 凝器等一系列制冷件,但也要考虑其它42024 年 4 月 19 日下载后可任意编辑零件,如感温导管、连接管等。简单来说,就是制冷人员要将整个制冷系统考虑一遍,并在明细表中确定下来。需要考虑的大原则是零件尽量通用,产品设计零件数量少,零件规格通用化,加工设备(包括...
