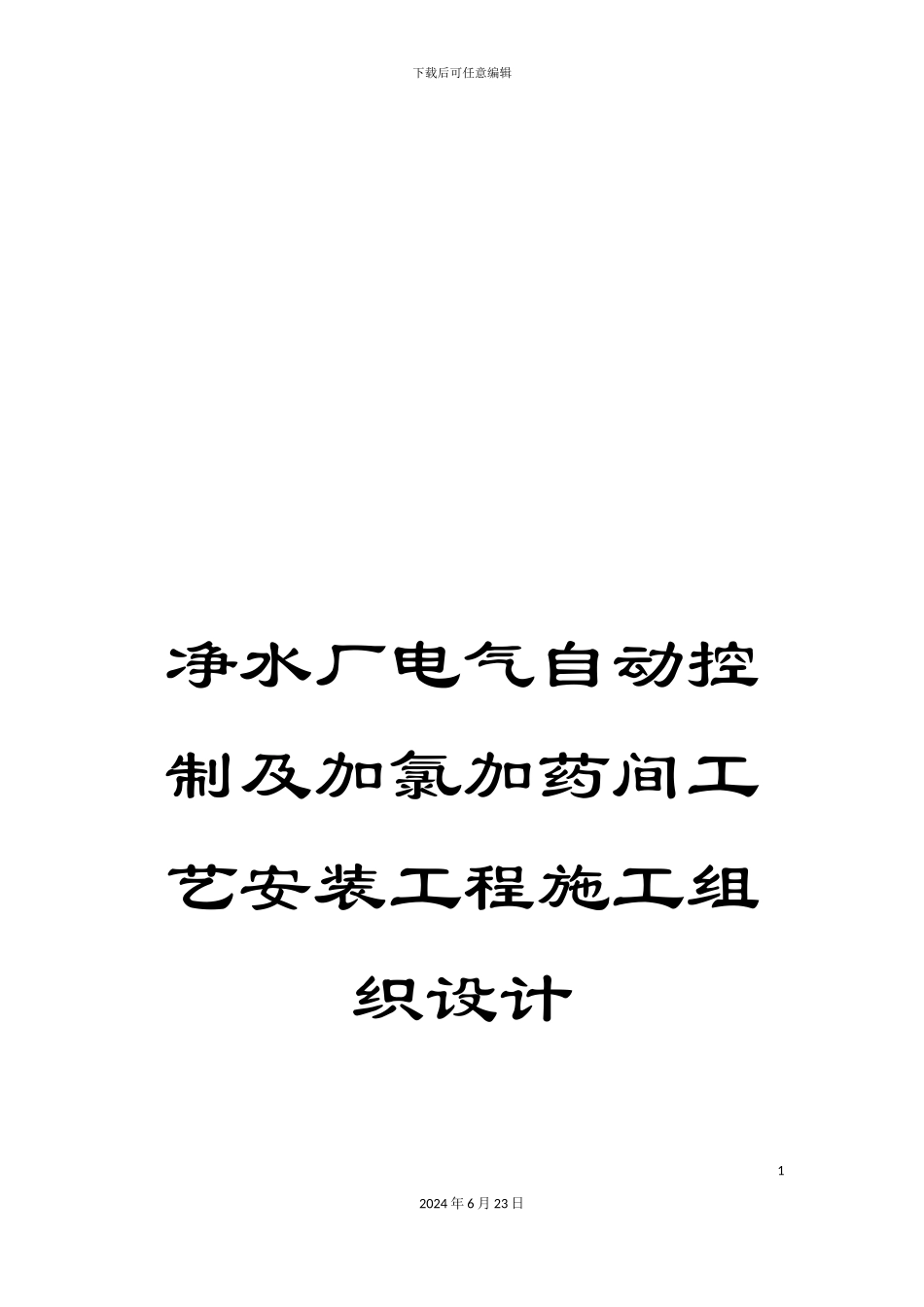

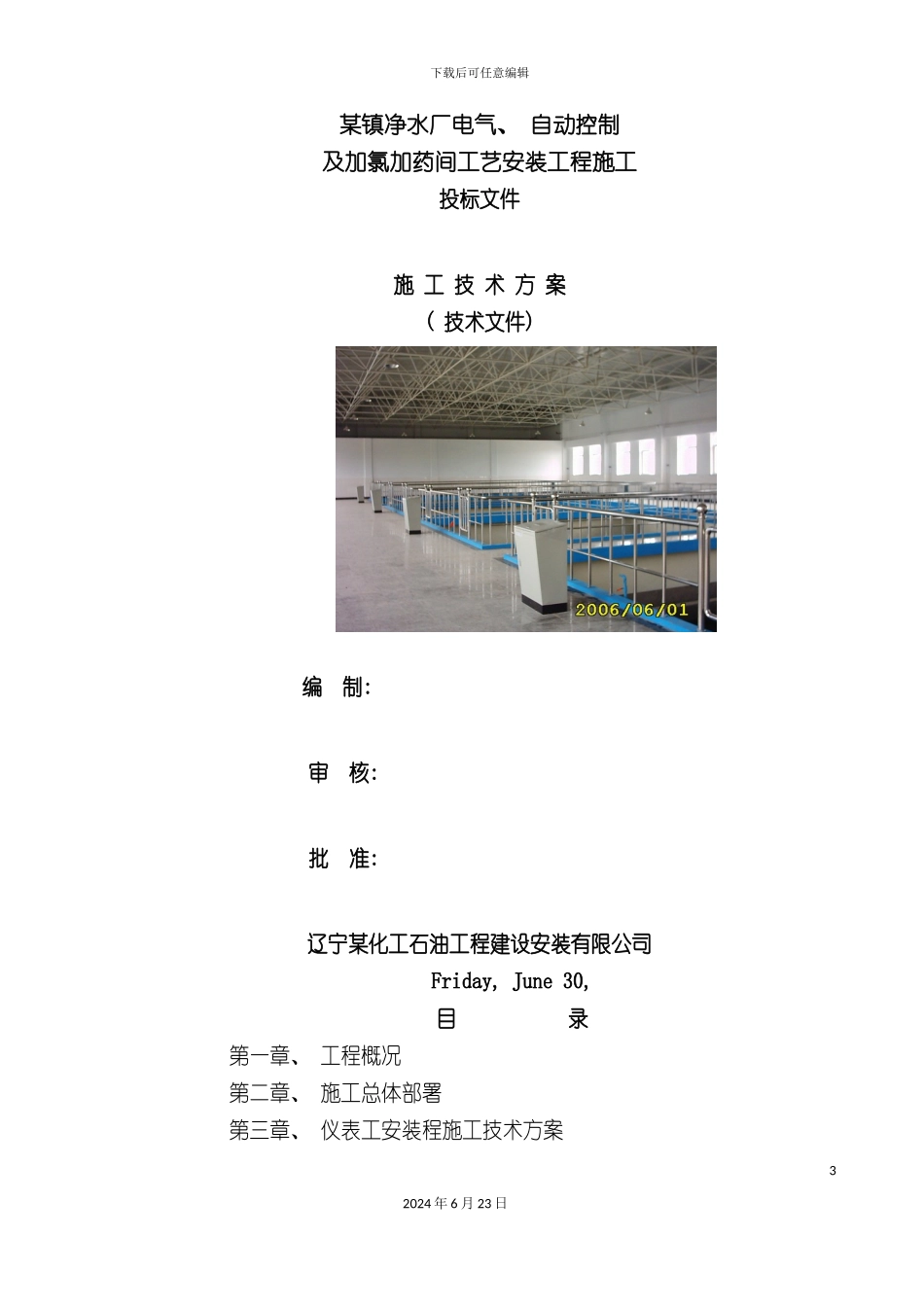

下载后可任意编辑净水厂电气自动控制及加氯加药间工艺安装工程施工组织设计12024 年 6 月 23 日下载后可任意编辑22024 年 6 月 23 日下载后可任意编辑某镇净水厂电气、 自动控制及加氯加药间工艺安装工程施工投标文件施 工 技 术 方 案( 技术文件) 编 制: 审 核: 批 准: 辽宁某化工石油工程建设安装有限公司Friday, June 30, 目 录第一章、 工程概况第二章、 施工总体部署第三章、 仪表工安装程施工技术方案32024 年 6 月 23 日下载后可任意编辑第四章、 电气安装工程施工技术方案第五章、 加氯加药间设备工艺安装施工方案第六章、 设备材料进场计划第七章、 劳动力使用计划第八章、 质量、 工期的保证措施 第九章、 保证安全、 文明施工、 减少扰民降低环境污染和噪音的措施第十章、 施工工机具计划第十一章、 雨季施工措施第十二章、 附图、 表: 1. 工程施工平面图。2. 工程量一览表3. 工程设备材料进场计划表。4. 工程施工进度计划表。5. 工程施工网络图。6. 项目组织机构人员表7. 质量保证体系人员表8. 工程安全保证体系人员表第一章 工 程 概 况一、 工程概况工程名称: 某镇净水厂电气、 自动控制及加氯加药间工艺安装工程施42024 年 6 月 23 日下载后可任意编辑工。工程概况: 本项工程为某镇净水厂电气、 自动控制及加氯加药间工艺安装工程施工, 全部工程包括如下项目: （1）全厂计算机系统集成及安装。（2）厂区电缆工程。（3）综合净水间电气、 自动化工程安装与调试。（4）二级泵房电气、 自控工程安装。（5）加氯间电气、 自控、 工艺安装工程。（6）加药间电气、 自控、 工艺安装工程工程承包方式: 包工包料工程特点: 水厂潮湿性大, 电气连接用防护电气材料防护等级不低于 IP65. 安装工程必须保证安装质量, 特别仪表井内的电磁流量计必须严格防水防护等级为 IP68。工程应用电气以及自动控制方面新技术较多, 电气隔离技术措施至关重要。加氯间的氯气一旦泄漏对人身危害较大安装工程必须保证安装质量。工序存在交叉, 土建施工、 管道安装、 设备安装、 自控安装与电气安装相互间存在干扰, 必须作好周密计划、 安全防护必须保证。安装工程较分散, 因此要作好分散施工管理工作。工程施工属夏、 秋季天气变化较大, 应作好防雨及防风施工准备工作。二、 相关单位:建设单位: 辽宁省某规划设计院设计单位: 某县自来水公司招标公司: 某...
