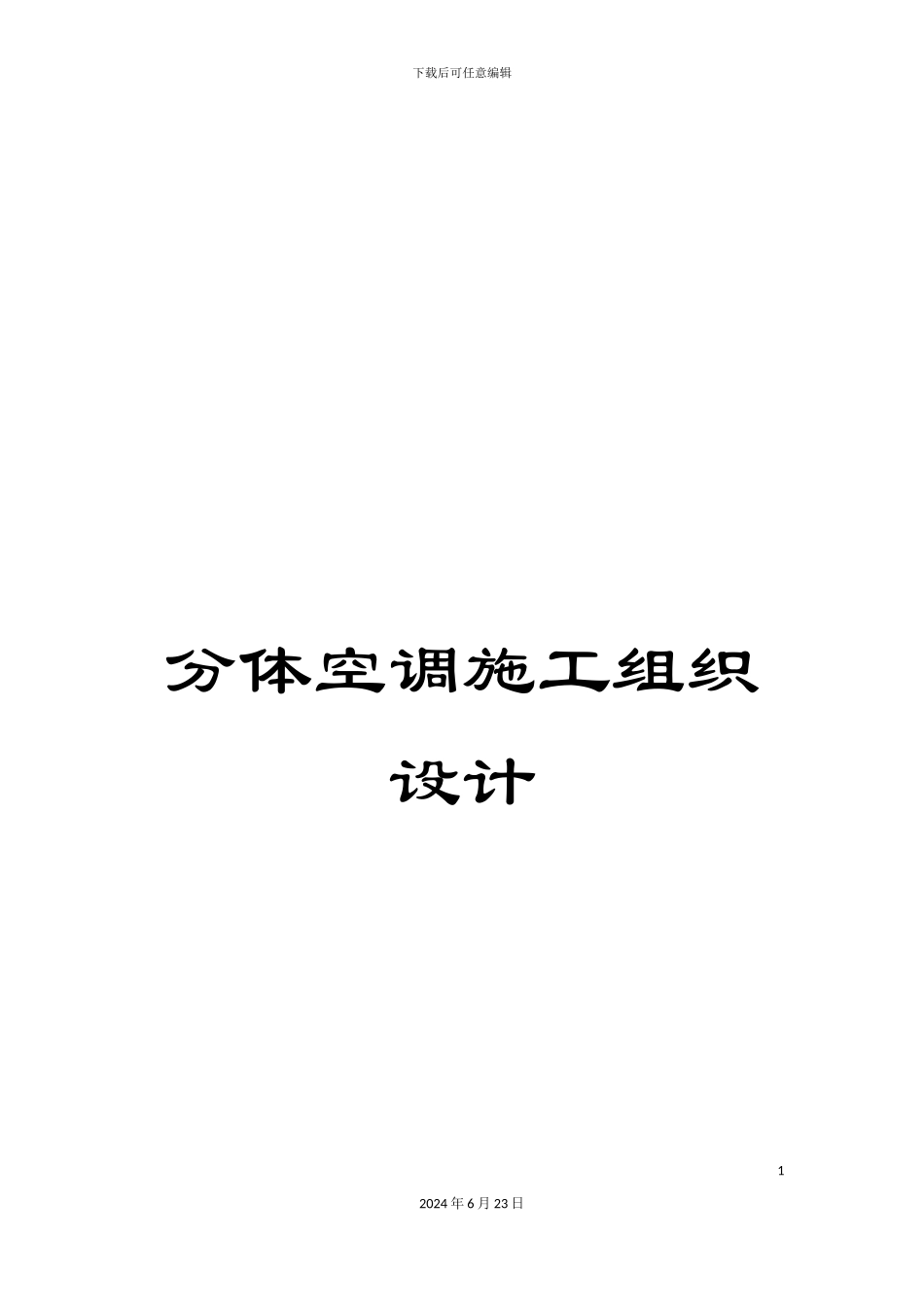

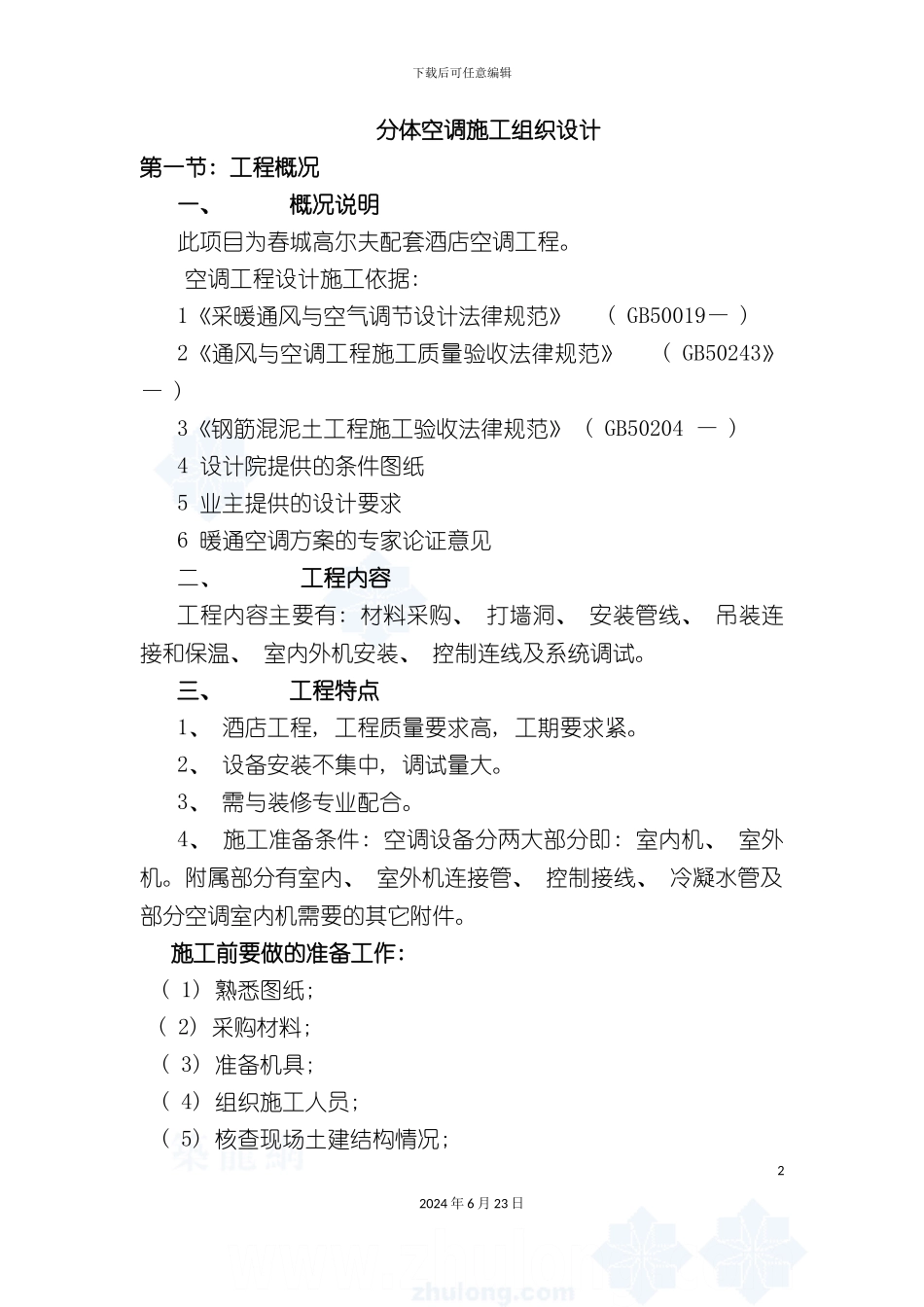

下载后可任意编辑分体空调施工组织设计12024 年 6 月 23 日下载后可任意编辑 分体空调施工组织设计第一节: 工程概况一、 概况说明此项目为春城高尔夫配套酒店空调工程。 空调工程设计施工依据: 1《采暖通风与空气调节设计法律规范》 ( GB50019— ) 2《通风与空调工程施工质量验收法律规范》 ( GB50243》 — ) 3《钢筋混泥土工程施工验收法律规范》 ( GB50204 — )4 设计院提供的条件图纸5 业主提供的设计要求6 暖通空调方案的专家论证意见二、 工程内容工程内容主要有: 材料采购、 打墙洞、 安装管线、 吊装连接和保温、 室内外机安装、 控制连线及系统调试。三、 工程特点1、 酒店工程, 工程质量要求高, 工期要求紧。2、 设备安装不集中, 调试量大。3、 需与装修专业配合。4、 施工准备条件: 空调设备分两大部分即: 室内机、 室外机。附属部分有室内、 室外机连接管、 控制接线、 冷凝水管及部分空调室内机需要的其它附件。施工前要做的准备工作: ( 1) 熟悉图纸; ( 2) 采购材料; ( 3) 准备机具; ( 4) 组织施工人员; ( 5) 核查现场土建结构情况; 22024 年 6 月 23 日下载后可任意编辑( 6) 学习有关的操作规程及质量验收标准; ( 7) 由技术人员向技术班组进行全面交底; ( 8) 加强安全管理, 消除事故隐患, 强调”一切工作以安全为前提”的工作理念。其它专业需配合的地方: ( 1) 室内外机的连接管道洞由土建施工; ( 2) 室内装饰专业应视室内机位置留出设备的进出风口和设备检修孔; ( 3) 冷媒管没有坡度及高度限制, 配管施工可让位于其它专业; ( 4) 冷凝管有坡度要求, 需要与其它专业协调统一安排。第二节: 主要施工方法及技术要求一、 安装工程总程序人力组织、 机具进场、 会审图纸及技术交底、 材料采购进场支托架制作、 墙上打洞、 开槽、 线槽安装、 电线、 焊接安装主管线、 支托架安装、 主管线保温分歧管焊接( 采纳乙炔加氧气焊接, 并要充氮气保护焊接, 焊接后打压试验, 压力大小 2.5mpa)、 主管线焊接、 凝聚水管线安装、 管线保温、 电力线敷设室内机固定及接口室外机支架固定试压凝聚水管试漏系统抽真空32024 年 6 月 23 日下载后可任意编辑系统充氟试机调试、 运行系统最后整理、 验收试机调试、 运行二、 安装要点及技术要求: 1、 打洞及处理: 核准应开洞孔的位置及尺寸, 无误后在要打洞的 墙板上标出所...
