制冷管道安装分项工程质量技术交底卡模板

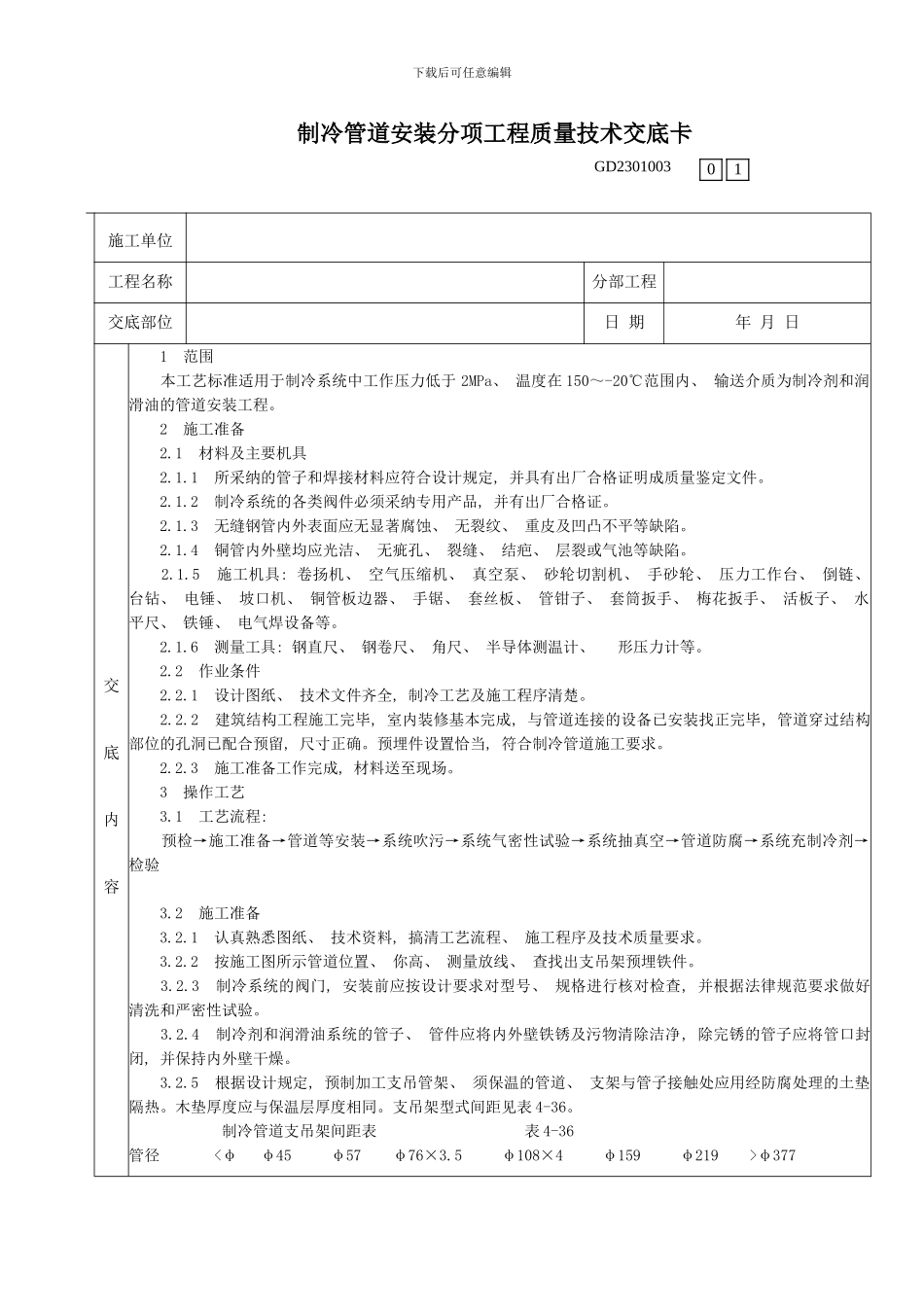

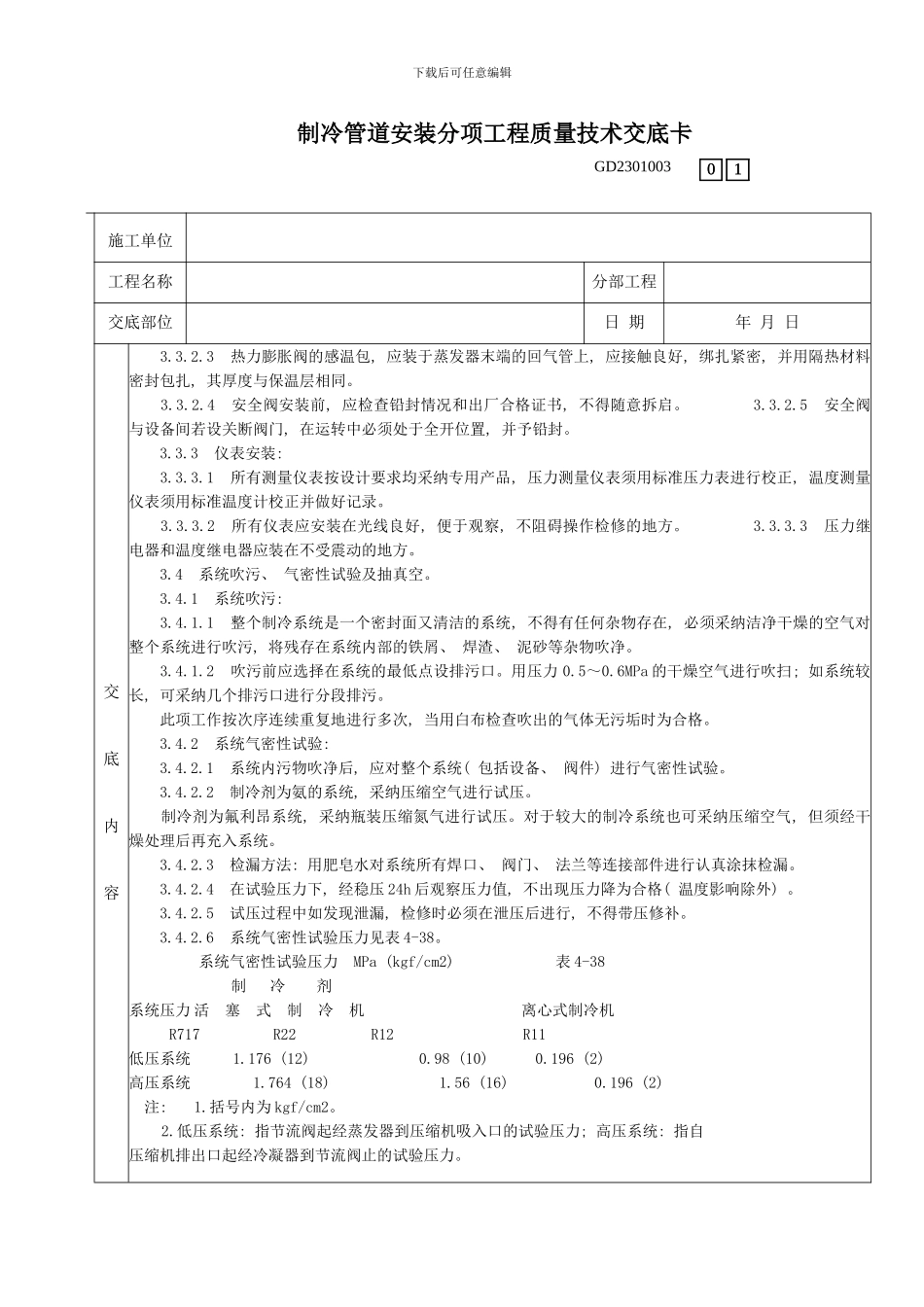

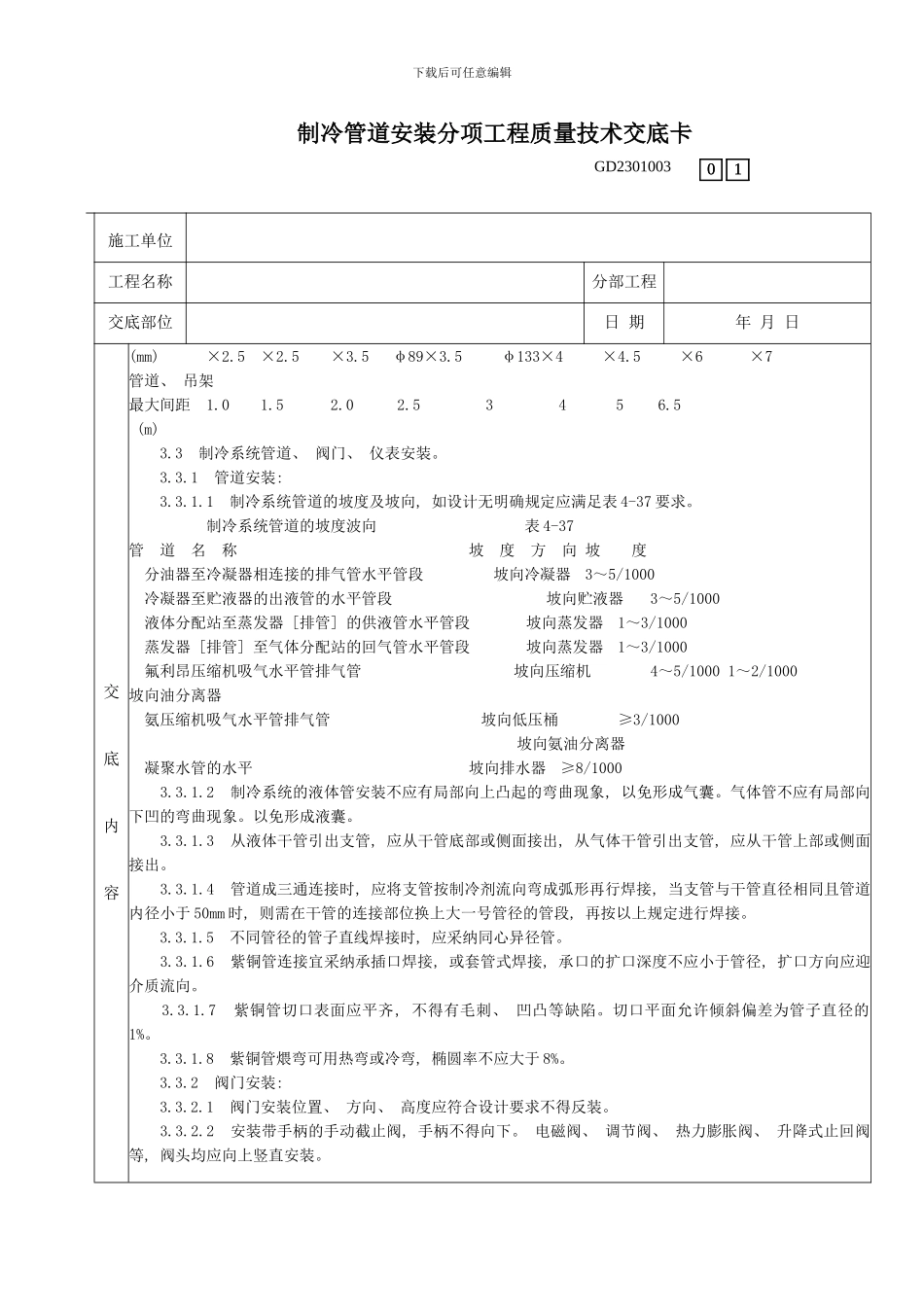

下载后可任意编辑制冷管道安装分项工程质量技术交底卡GD2301003施工单位工程名称分部工程交底部位日 期年 月 日交底内容 1 范围 本工艺标准适用于制冷系统中工作压力低于 2MPa、 温度在 150～-20℃范围内、 输送介质为制冷剂和润滑油的管道安装工程。 2 施工准备 2.1 材料及主要机具 2.1.1 所采纳的管子和焊接材料应符合设计规定, 并具有出厂合格证明成质量鉴定文件。 2.1.2 制冷系统的各类阀件必须采纳专用产品, 并有出厂合格证。 2.1.3 无缝钢管内外表面应无显著腐蚀、 无裂纹、 重皮及凹凸不平等缺陷。 2.1.4 铜管内外壁均应光洁、 无疵孔、 裂缝、 结疤、 层裂或气池等缺陷。 2.1.5 施工机具: 卷扬机、 空气压缩机、 真空泵、 砂轮切割机、 手砂轮、 压力工作台、 倒链、 台钻、 电锤、 坡口机、 铜管板边器、 手锯、 套丝板、 管钳子、 套筒扳手、 梅花扳手、 活板子、 水平尺、 铁锤、 电气焊设备等。 2.1.6 测量工具: 钢直尺、 钢卷尺、 角尺、 半导体测温计、 形压力计等。 2.2 作业条件 2.2.1 设计图纸、 技术文件齐全, 制冷工艺及施工程序清楚。 2.2.2 建筑结构工程施工完毕, 室内装修基本完成, 与管道连接的设备已安装找正完毕, 管道穿过结构部位的孔洞已配合预留, 尺寸正确。预埋件设置恰当, 符合制冷管道施工要求。 2.2.3 施工准备工作完成, 材料送至现场。 3 操作工艺 3.1 工艺流程: 预检→施工准备→管道等安装→系统吹污→系统气密性试验→系统抽真空→管道防腐→系统充制冷剂→检验 3.2 施工准备 3.2.1 认真熟悉图纸、 技术资料, 搞清工艺流程、 施工程序及技术质量要求。 3.2.2 按施工图所示管道位置、 你高、 测量放线、 查找出支吊架预埋铁件。 3.2.3 制冷系统的阀门, 安装前应按设计要求对型号、 规格进行核对检查, 并根据法律规范要求做好清洗和严密性试验。 3.2.4 制冷剂和润滑油系统的管子、 管件应将内外壁铁锈及污物清除洁净, 除完锈的管子应将管口封闭, 并保持内外壁干燥。 3.2.5 根据设计规定, 预制加工支吊管架、 须保温的管道、 支架与管子接触处应用经防腐处理的土垫隔热。木垫厚度应与保温层厚度相同。支吊架型式间距见表 4-36。 制冷管道支吊架间距表 表 4-36管径 <φ φ45 φ57 φ76×3.5 φ108×4 φ159 φ219 >φ37701下载后可任意编辑制冷管道安装分项工程质量技术交底卡GD2301003...
