北京协和医院二期空调系统施工图优化设计方案样本

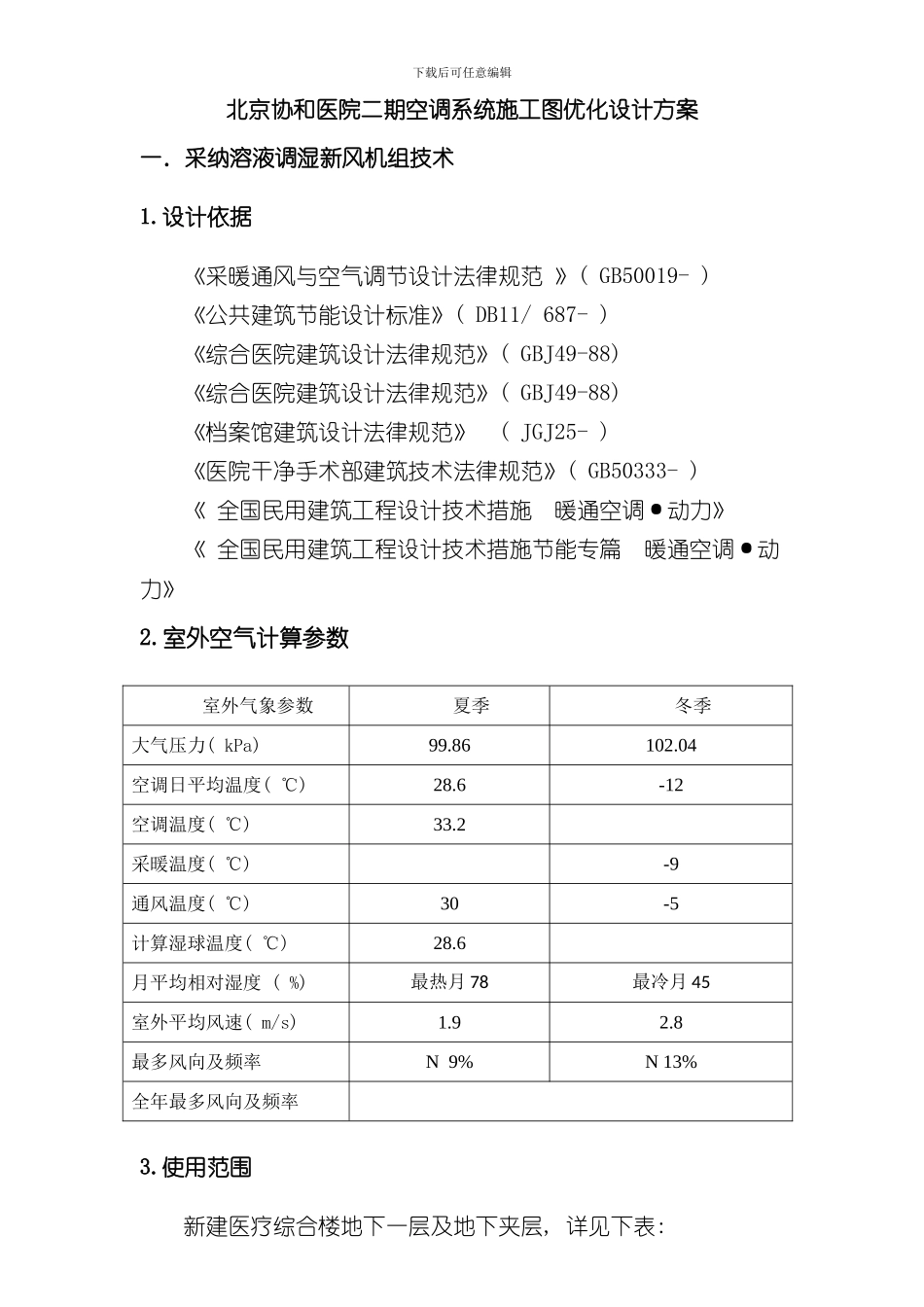

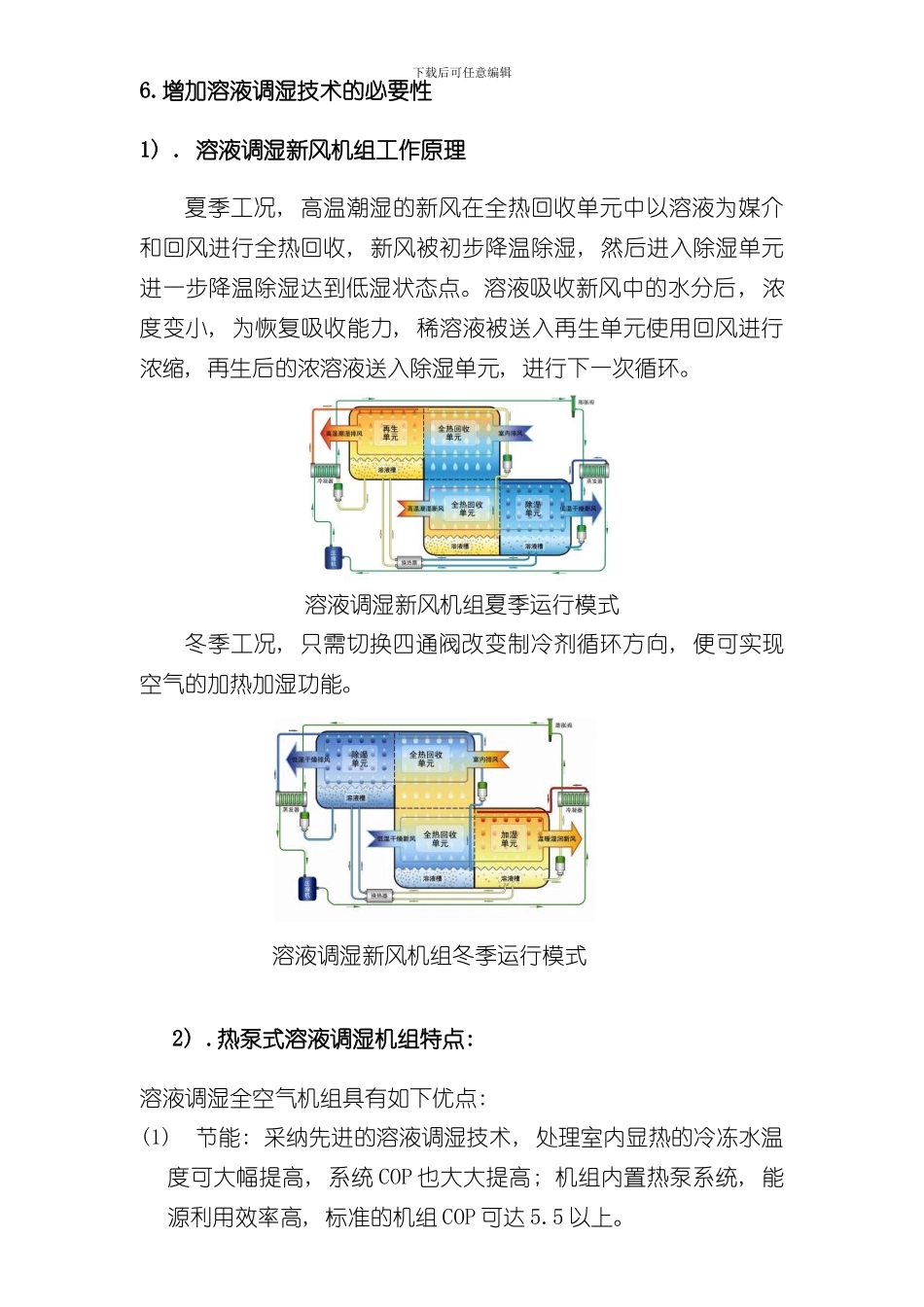

下载后可任意编辑北京协和医院二期空调系统施工图优化设计方案一．采纳溶液调湿新风机组技术1.设计依据《采暖通风与空气调节设计法律规范 》( GB50019- ) 《公共建筑节能设计标准》( DB11/ 687- ) 《综合医院建筑设计法律规范》( GBJ49-88) 《综合医院建筑设计法律规范》( GBJ49-88) 《档案馆建筑设计法律规范》 ( JGJ25- ) 《医院干净手术部建筑技术法律规范》( GB50333- ) 《 全国民用建筑工程设计技术措施 暖通空调·动力》《 全国民用建筑工程设计技术措施节能专篇 暖通空调·动力》2.室外空气计算参数室外气象参数夏季冬季大气压力( kPa) 99.86102.04空调日平均温度( ℃) 28.6-12空调温度( ℃) 33.2 采暖温度( ℃) -9通风温度( ℃) 30-5计算湿球温度( ℃) 28.6 月平均相对湿度 ( %) 最热月 78最冷月 45室外平均风速( m/s) 1.92.8最多风向及频率N 9%N 13%全年最多风向及频率 3.使用范围新建医疗综合楼地下一层及地下夹层, 详见下表: 下载后可任意编辑使用区域面积 m2B 区地下一层药房1953B 区地下一层病案987B 区地下夹层消防控制室及病案室5164.该区域房间室内设计参数房间名称夏季冬季新风量干球温度(℃)相对湿度(%)干球温度(℃)相对湿度(%) (次/时)病案库26602040( 3) 药房26602040( 3) 5.该区域空调系统设置病案库及辅助区、 药房及辅助区设计风机盘管加新风系统, 新风系统按防火分区设置。每间房间设新风口和排风口, 新排风口单独设置, 风机盘管暗装在吊顶内, 气流组织为上送上回。该区域均属于污染风险较低的区域, 设置热泵式溶液调湿机组, 回收排风侧的冷热量, 降低能耗。空调系统表系统编号服务区域系统送风量机外余压KX-JC-B1-1(Z)B 区地下一层药房等新风10000500KX-JC-B1-2( Z)B 区地下一层药房等新风8000500KX-JC-B1-3(Z)B 区地下一层病案等新风10000500KX-JC--1( Z)B 区地下夹层消防控制室等新风4000450下载后可任意编辑6.增加溶液调湿技术的必要性1) . 溶液调湿新风机组工作原理夏季工况, 高温潮湿的新风在全热回收单元中以溶液为媒介和回风进行全热回收, 新风被初步降温除湿, 然后进入除湿单元进一步降温除湿达到低湿状态点。溶液吸收新风中的水分后, 浓度变小, 为恢复吸收能力, 稀溶液被送入再生单元使用回风进行浓缩, 再生后的浓溶液送入除湿单元, 进行下一次循环。溶液调湿新风机组夏季运行模式冬季工况, 只需切换四通阀改变制冷剂循环...
