北滘镇环镇西路市政道路改造工程桥梁样本

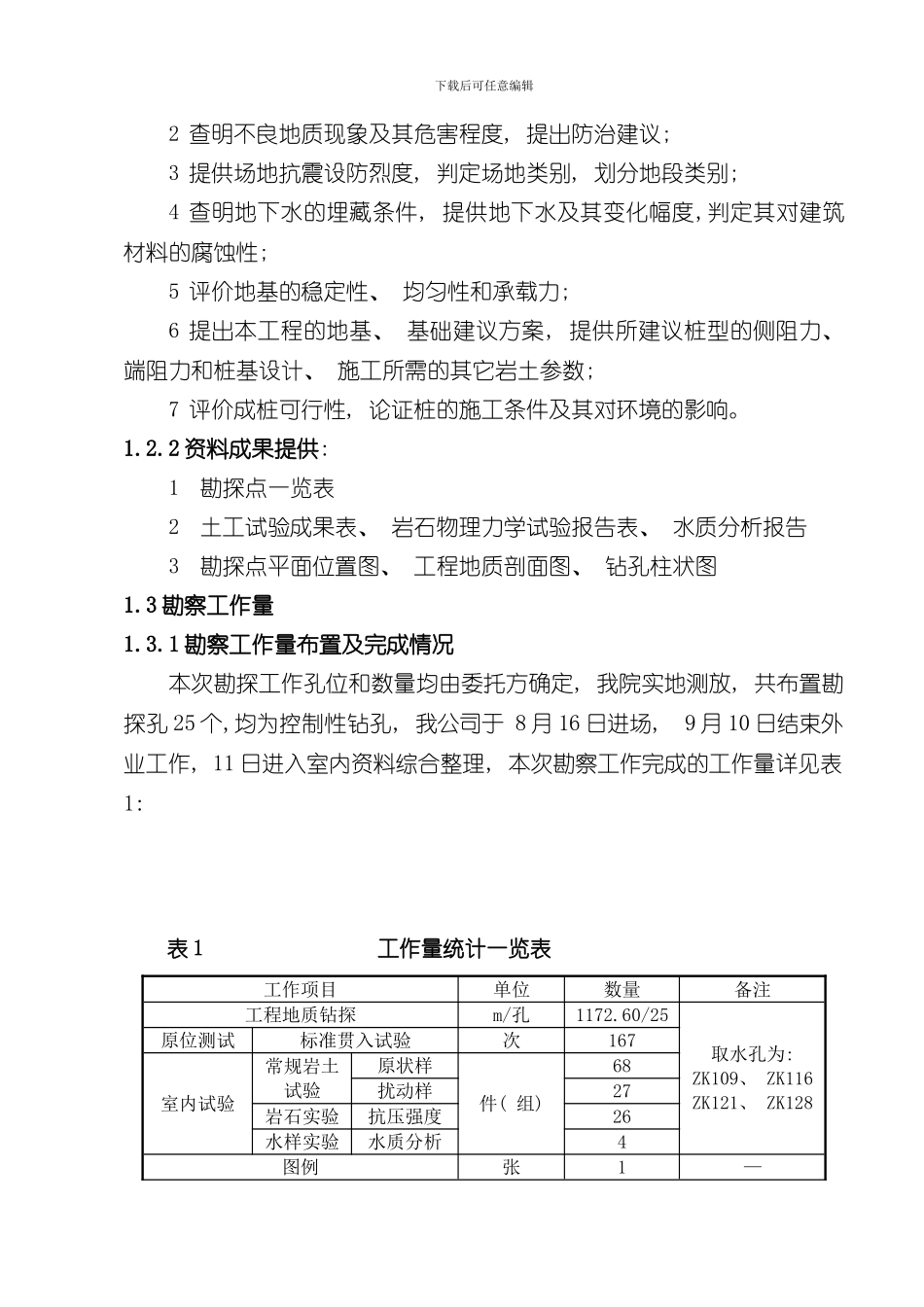

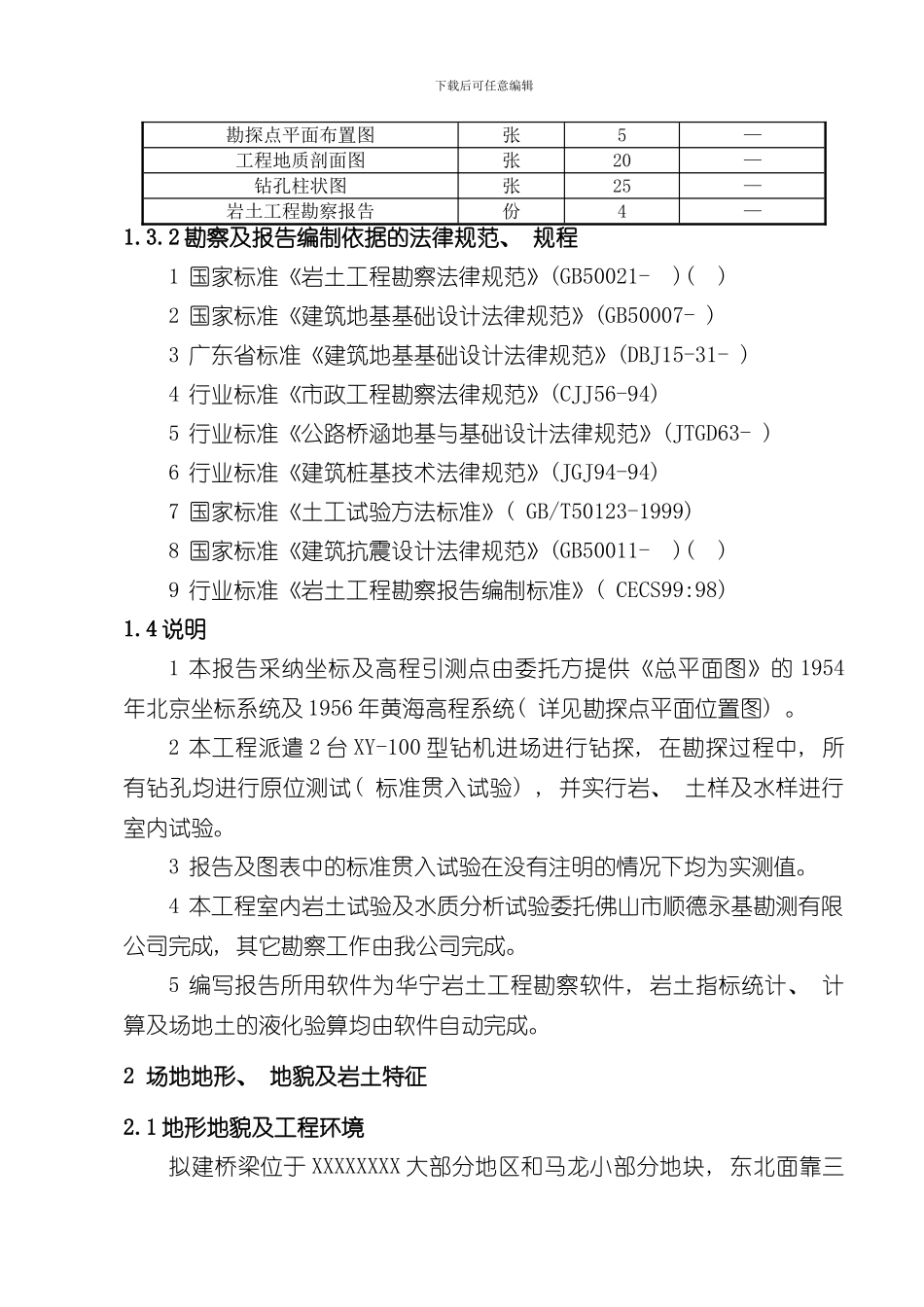

下载后可任意编辑1 前言受 XXXXXXXXX 土地储备进展中心委托, 我公司于 8 月 16 日至 9 月 10日对拟建的 XXXXXXXXXXXX 西南片区市政道路改造工程( 桥梁) 进行了岩土工程勘察工作。1.1 拟建工程概况拟建的桥梁共有 4 座, 桥 1: 1-20m 简支板桥位于经一路 QZ+217.771— +260 处, 马龙小学南面约 150m, 现状为鱼塘和空地, 拟建桥梁跨径约为 20m, 桥宽约 30m, 属中桥; 桥 2: 1-16m 简支板桥位于经一路 BK1+400— +440 处, 现状河涌宽约 16m, 拟建桥梁跨径约为 16m, 桥宽约 30m, 属小桥; 桥 3: 13+16+13 简支板桥位于经一路 BK1+940— +980 处, 东面离三乐路约 100m, 现状河涌宽约 20m, 河涌周围鱼塘遍布, 拟建桥梁跨径约为 42m, 桥宽约 30m, 属中桥; 桥 4: 10+13+10 简支板桥位于经二路QZ+699.18— +740 处, 接东面永安路, 相隔约 150m, 现状为改河涌宽约30m, 拟建桥梁跨径约为 35m, 桥宽约 20m,属中桥。结构均为预制钢筋混凝土空心板桥, 桥侧为重力式挡墙护堤。初步拟定基础形式为钻孔灌注桩基础, 本次勘察亦按钻孔灌注桩要求施工。工程重要性等级为二级, 场地等级为二级, 地基等级为二级, 岩土工程勘察等级为乙级。1.2 勘察目的及要求1.2.1 勘察目的根据委托方要求, 依据《岩土工程勘察法律规范》( GB50021- ) ( ) 和《市政工程勘察法律规范》( CJJ56-94) , 本次勘察预期达到以下目的: 1 查明桥涵位区主要构筑物范围内及邻近地段的地形、 地貌特征, 各类岩土层的类型、 深度、 分布、 工程特性,并对工程的可行性及适宜性做出评价; 下载后可任意编辑2 查明不良地质现象及其危害程度, 提出防治建议; 3 提供场地抗震设防烈度, 判定场地类别, 划分地段类别; 4 查明地下水的埋藏条件, 提供地下水及其变化幅度,判定其对建筑材料的腐蚀性; 5 评价地基的稳定性、 均匀性和承载力;6 提出本工程的地基、 基础建议方案, 提供所建议桩型的侧阻力、 端阻力和桩基设计、 施工所需的其它岩土参数; 7 评价成桩可行性, 论证桩的施工条件及其对环境的影响。1.2.2 资料成果提供: 1 勘探点一览表2 土工试验成果表、 岩石物理力学试验报告表、 水质分析报告3 勘探点平面位置图、 工程地质剖面图、 钻孔柱状图1.3 勘察工作量1.3.1 勘察工作量布置及完成情况本次勘探工作孔位和数量均由委托方确定, 我院实地测放, 共布置勘探孔 25...
