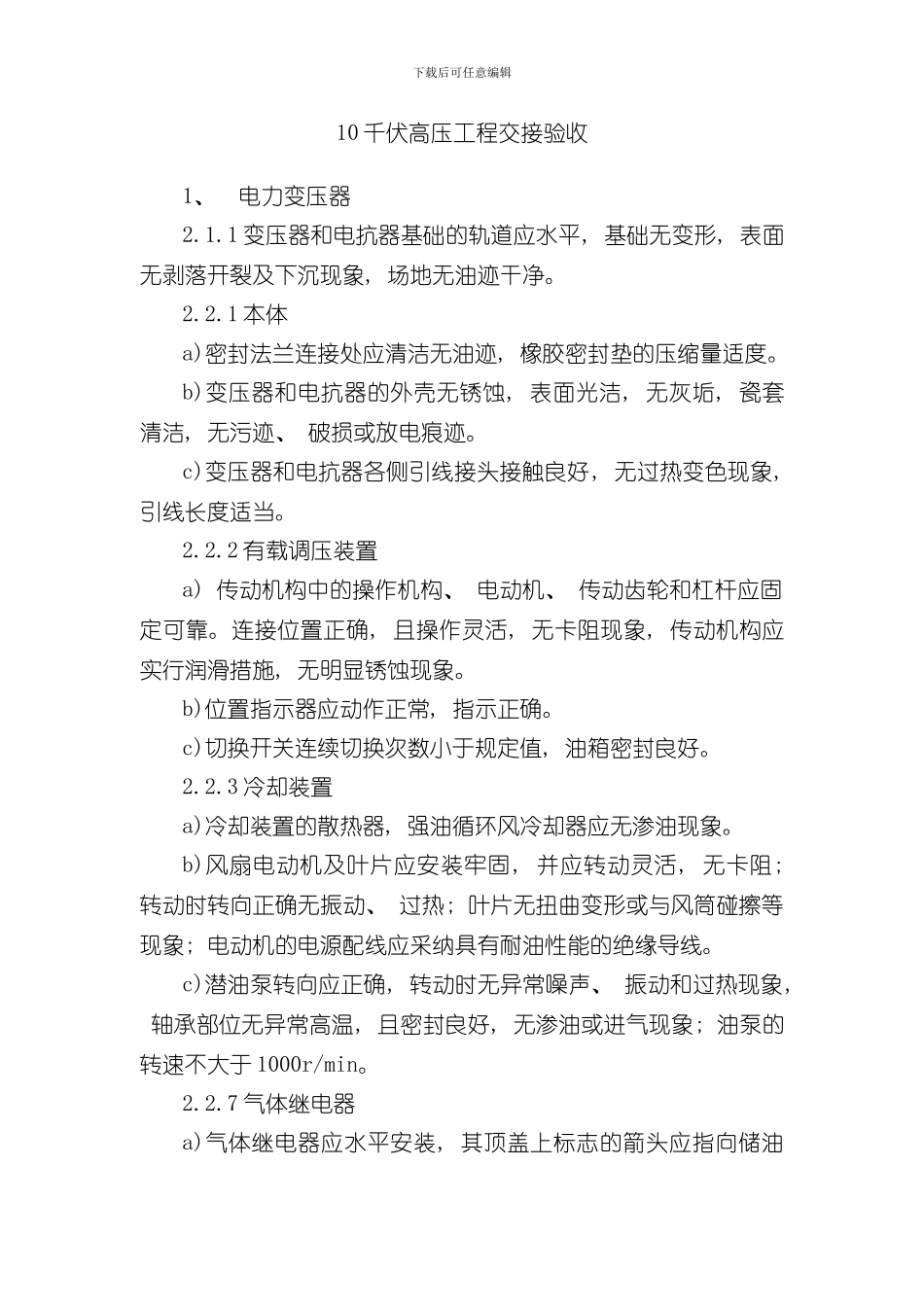

下载后可任意编辑10 千伏高压工程交接验收 1、 电力变压器2.1.1 变压器和电抗器基础的轨道应水平, 基础无变形, 表面无剥落开裂及下沉现象, 场地无油迹干净。2.2.1 本体a)密封法兰连接处应清洁无油迹, 橡胶密封垫的压缩量适度。b)变压器和电抗器的外壳无锈蚀, 表面光洁, 无灰垢, 瓷套清洁, 无污迹、 破损或放电痕迹。c)变压器和电抗器各侧引线接头接触良好, 无过热变色现象, 引线长度适当。2.2.2 有载调压装置a) 传动机构中的操作机构、 电动机、 传动齿轮和杠杆应固定可靠。连接位置正确, 且操作灵活, 无卡阻现象, 传动机构应实行润滑措施, 无明显锈蚀现象。b)位置指示器应动作正常, 指示正确。c)切换开关连续切换次数小于规定值, 油箱密封良好。2.2.3 冷却装置a)冷却装置的散热器, 强油循环风冷却器应无渗油现象。b)风扇电动机及叶片应安装牢固, 并应转动灵活, 无卡阻; 转动时转向正确无振动、 过热; 叶片无扭曲变形或与风筒碰擦等现象; 电动机的电源配线应采纳具有耐油性能的绝缘导线。c)潜油泵转向应正确, 转动时无异常噪声、 振动和过热现象, 轴承部位无异常高温, 且密封良好, 无渗油或进气现象; 油泵的转速不大于 1000r/min。2.2.7 气体继电器a)气体继电器应水平安装, 其顶盖上标志的箭头应指向储油下载后可任意编辑柜, 其与连通管的连接应密封良好。b)气体继电器应为防震型并经校验合格, 已加装防雨罩并置定牢固。3 断路器和隔离开关3.1 断路器a)断路器基础无变形剥落、 无油迹、 场地干净。b)混凝土基础及构支架达到断路器运行的强度和刚度, 设备支架焊接质量符合要求。 c)断路器使用的紧固件, 除地脚螺栓外应采纳镀锌制品; 户外用的紧固件应采纳热镀锌制品。 D)断路器闭锁装置齐全逻辑正确、 操作可靠、 符合规程规定。 i)断路器的电缆安装符合法律规范、 排列有序, 电缆保护管固定可靠、 法律规范、 电缆标号清楚、 齐全、 无积灰、 封堵严密。 3.1.1.4 六氟化硫断路器的要求a)断路器的固定应牢固可靠, 支架或底架与基础的垫片不宜超过 3 片, 其总厚度不应大于 10mm, 各片间应焊接牢固。B)密度继电器的报警、 闭锁定值应符合厂家说明书的规定值; 电气回路传动正确。C)六氟化硫气体压力、 泄漏率和含水量应符合规定。3.2 隔离开关3.2.1 设备基础和外观a)隔离开关基础无变形剥落、 无油迹、 场地干净; 闸刀底座外观无机械损伤, 固定牢固。b)混凝土基础及...
