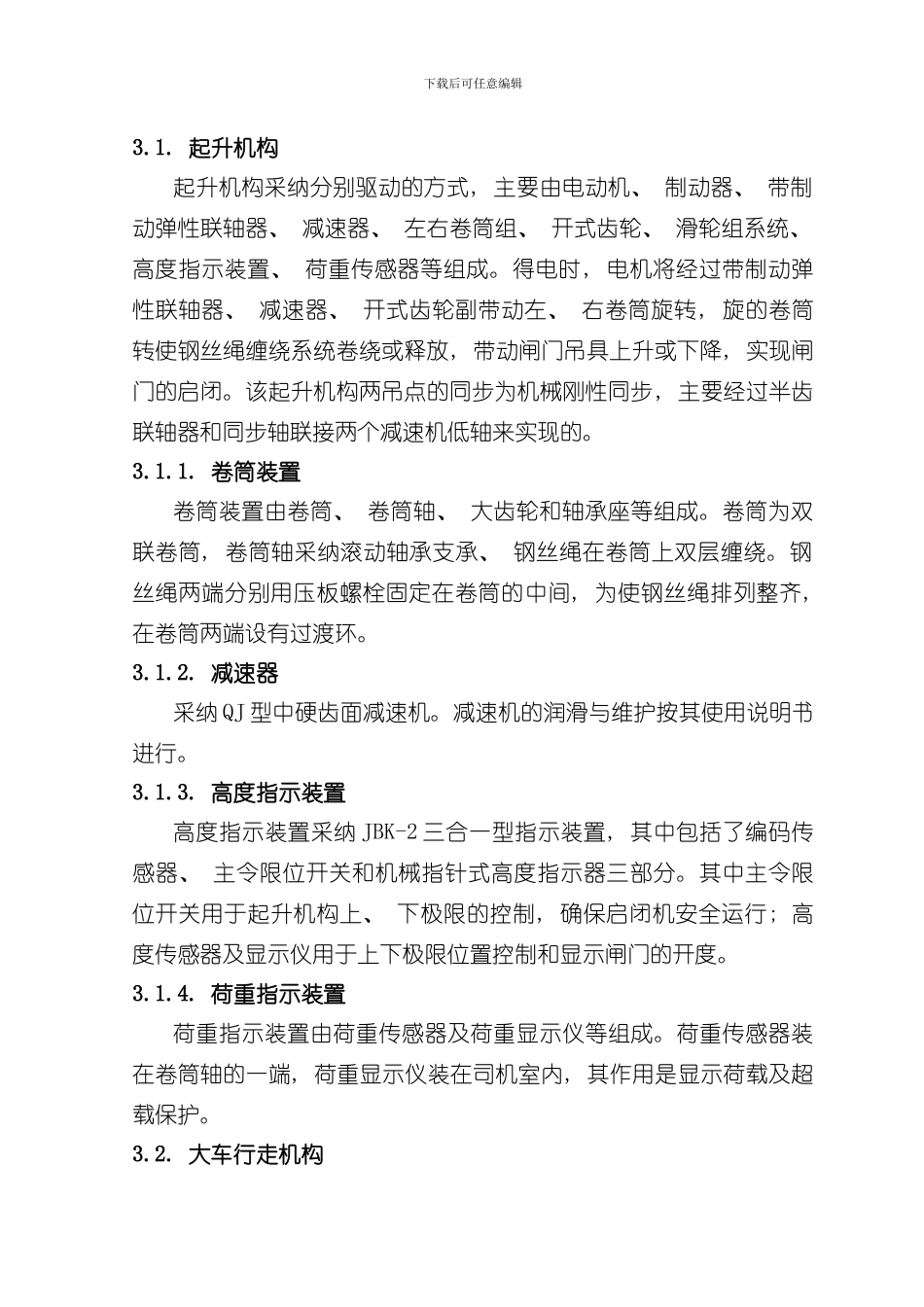

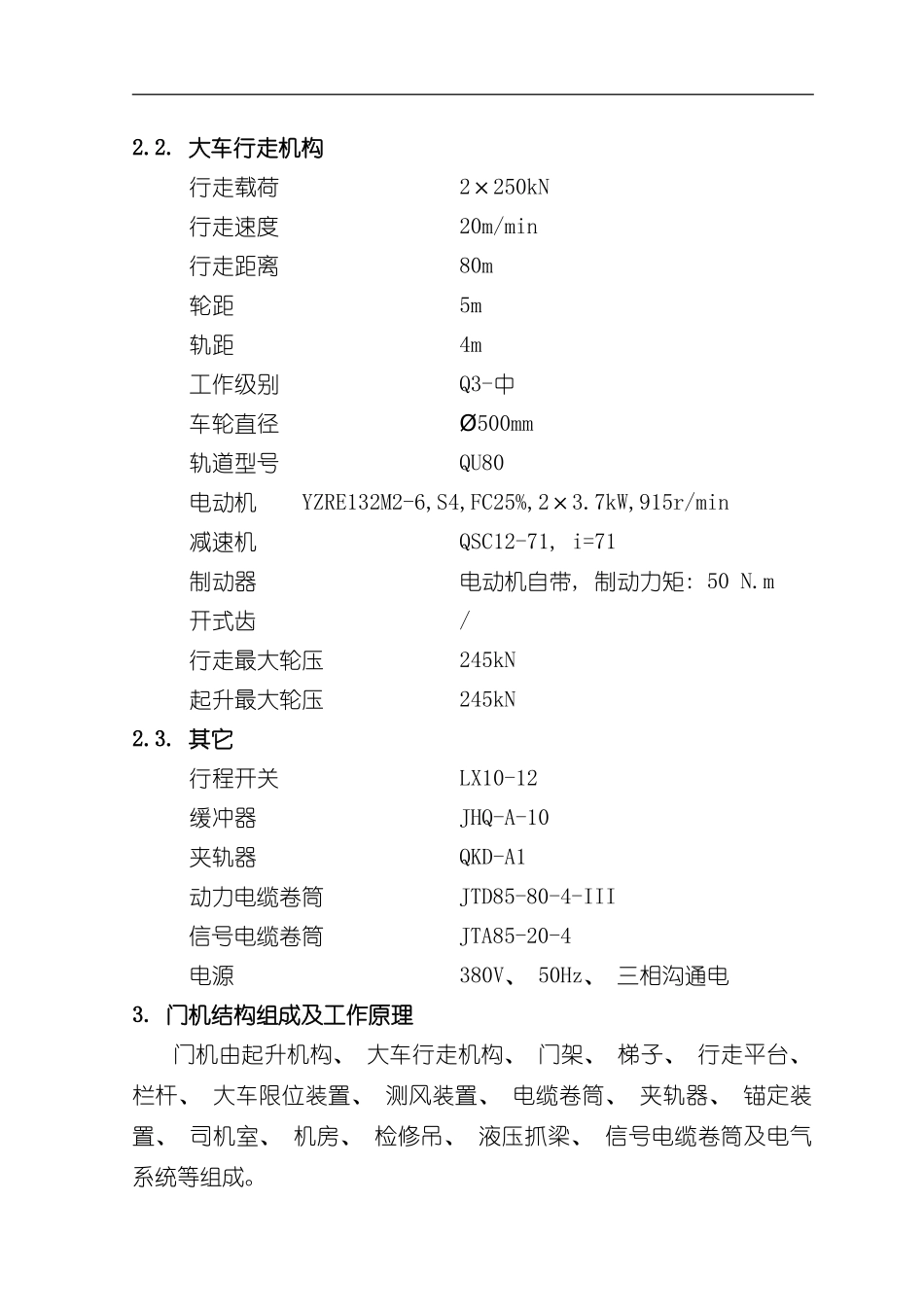

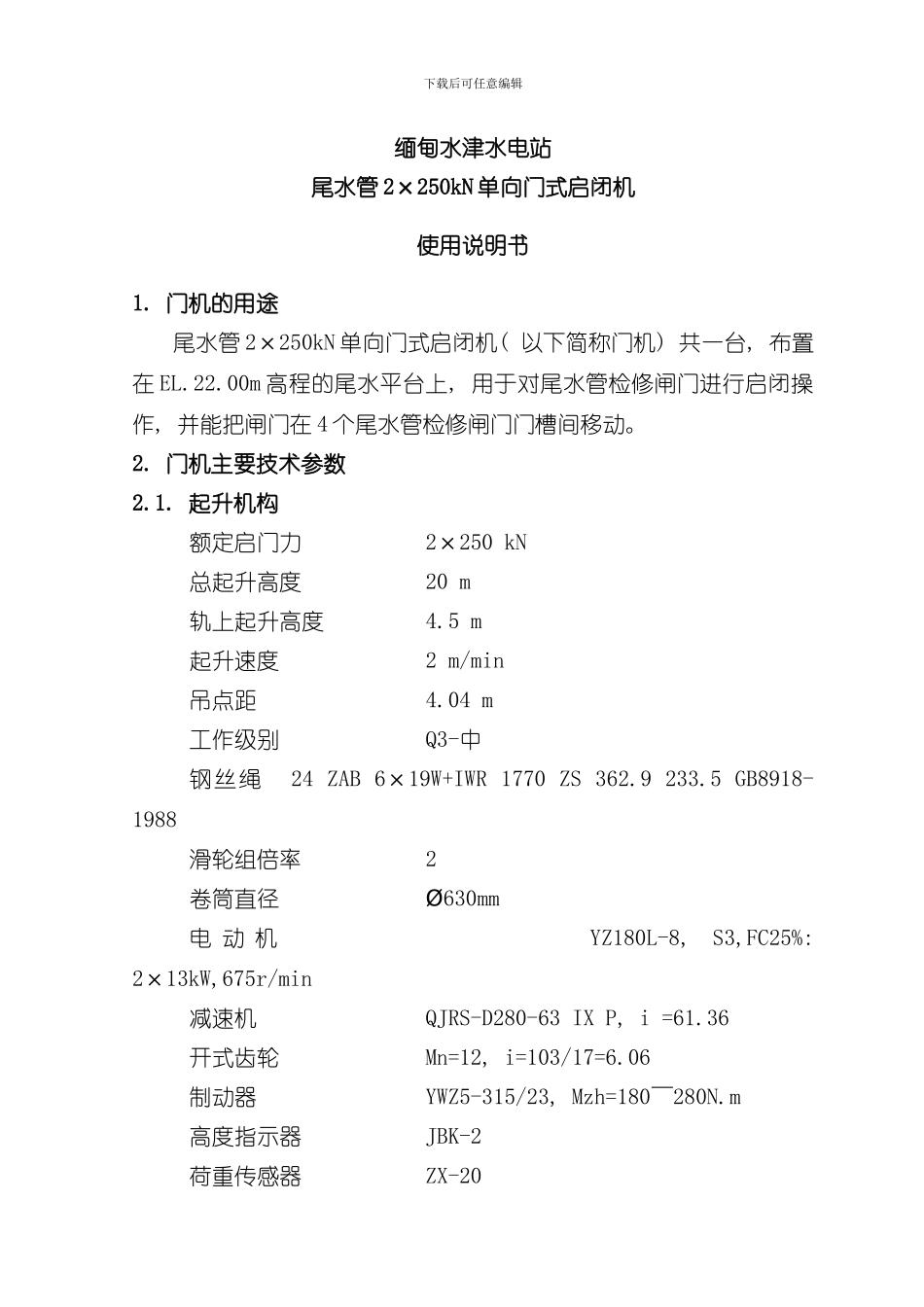

下载后可任意编辑缅甸水津水电站尾水管 2×250kN 单向门式启闭机使用说明书1. 门机的用途尾水管 2×250kN 单向门式启闭机( 以下简称门机) 共一台, 布置在 EL.22.00m 高程的尾水平台上, 用于对尾水管检修闸门进行启闭操作, 并能把闸门在 4 个尾水管检修闸门门槽间移动。2. 门机主要技术参数2.1. 起升机构额定启门力 2×250 kN总起升高度 20 m轨上起升高度 4.5 m起升速度 2 m/min吊点距 4.04 m工作级别 Q3-中钢丝绳 24 ZAB 6×19W+IWR 1770 ZS 362.9 233.5 GB8918-1988滑轮组倍率 2卷筒直径 630mmØ电 动 机 YZ180L-8, S3,FC25%: 2×13kW,675r/min减速机 QJRS-D280-63 IX P, i =61.36开式齿轮 Mn=12, i=103/17=6.06制动器 YWZ5-315/23, Mzh=180～280N.m高度指示器 JBK-2荷重传感器 ZX-202.2. 大车行走机构行走载荷 2×250kN行走速度 20m/min行走距离 80m轮距 5m轨距 4m工作级别 Q3-中车轮直径 Ø500mm轨道型号 QU80电动机 YZRE132M2-6,S4,FC25%,2×3.7kW,915r/min减速机 QSC12-71, i=71制动器 电动机自带, 制动力矩: 50 N.m开式齿 /行走最大轮压 245kN起升最大轮压 245kN2.3. 其它行程开关 LX10-12缓冲器 JHQ-A-10 夹轨器 QKD-A1动力电缆卷筒 JTD85-80-4-III信号电缆卷筒 JTA85-20-4电源 380V、 50Hz、 三相沟通电3. 门机结构组成及工作原理门机由起升机构、 大车行走机构、 门架、 梯子、 行走平台、 栏杆、 大车限位装置、 测风装置、 电缆卷筒、 夹轨器、 锚定装置、 司机室、 机房、 检修吊、 液压抓梁、 信号电缆卷筒及电气系统等组成。下载后可任意编辑3.1. 起升机构起升机构采纳分别驱动的方式, 主要由电动机、 制动器、 带制动弹性联轴器、 减速器、 左右卷筒组、 开式齿轮、 滑轮组系统、 高度指示装置、 荷重传感器等组成。得电时, 电机将经过带制动弹性联轴器、 减速器、 开式齿轮副带动左、 右卷筒旋转, 旋的卷筒转使钢丝绳缠绕系统卷绕或释放, 带动闸门吊具上升或下降, 实现闸门的启闭。该起升机构两吊点的同步为机械刚性同步, 主要经过半齿联轴器和同步轴联接两个减速机低轴来实现的。3.1.1. 卷筒装置卷筒装置由卷筒、 卷筒轴、 大齿轮和轴承座等组成。卷筒为双联卷筒, 卷筒轴采纳滚动轴承支承、 钢丝绳在卷筒上双层缠绕。钢丝绳两端分别用压板螺栓固定在卷筒的中间, 为使钢丝绳排列整齐, 在卷筒两端设...
