印制电板路工艺指导书

印制电板路工艺指导书_第1页
1/44
印制电板路工艺指导书_第2页
2/44

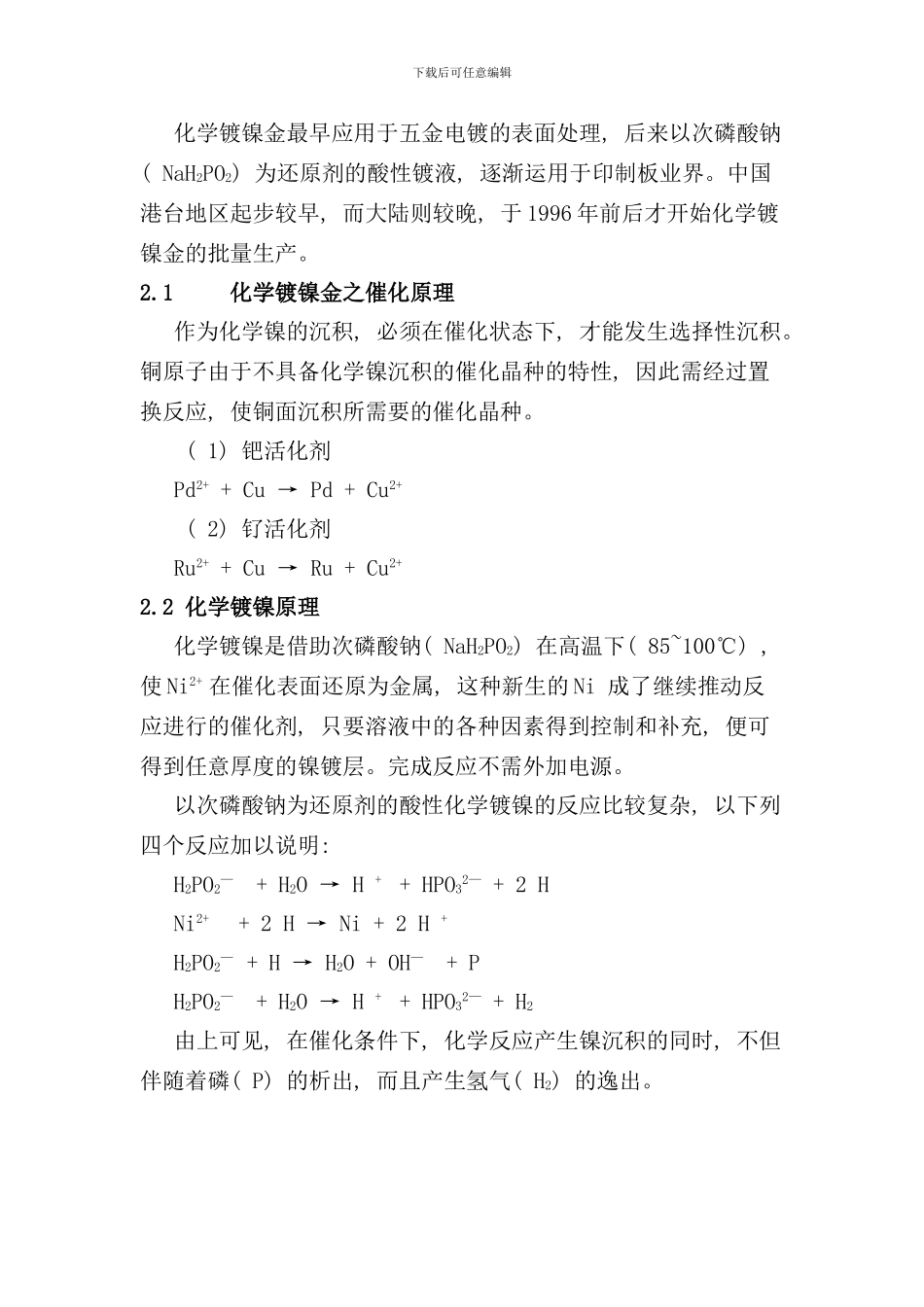

印制电板路工艺指导书_第3页
3/44
下载后可任意编辑印制电路板用化学镀镍金工艺探讨(一) [摘要] 本文在简单介绍印制板化学镀镍金工艺原理的基础上, 对化学镍金之工艺流程、 化学镍金之工艺控制、 化学镍金之可焊性控制及工序常见问题分析进行了较为详细的论述。[关键词] 印制电路板, 化学镍金, 工艺1 前言在一个印制电路板的制造工艺流程中, 产品最终之表面可焊性处理, 对最终产品的装配和使用起着至关重要的作用。综观当今国内外, 针对印制电路板最终表面可焊性涂覆表面处理的方式, 主要包括以下几种: Electroless Nickel and Immersion Gold( 1) 热风整平; ( 2) 有机可焊性保护剂; ( 3) 化学沉镍浸金; ( 4) 化学镀银; ( 5) 化学浸锡; ( 6) 锡 / 铅再流化处理; ( 7) 电镀镍金; ( 8) 化学沉钯。其中, 热风整平是自阻焊膜于裸铜板上进行制作之制造工艺( SMOBC) 采纳以来, 迄今为止使用最为广泛的成品印制电路板最终表面可焊性涂覆处理方式。对一个装配者来说, 可能最重要的是容易进行元器件的集成。任何新印制电路板表面可焊性处理方式应当能担当 N 次插拔之重任。除了集成容易之外, 装配者对待处理印制电路板的表面平坦性也非常敏感。与热风整平制程所加工焊垫之较恶劣平坦度有关的漏印数量, 是改变此种表面可焊性涂覆处理方式的原因之一。下载后可任意编辑镀镍/金早在 70 年代就应用在印制板上。电镀镍/金特别是闪镀金、 镀厚金、 插头镀耐磨的 Au-Co 、 Au-Ni 等合金至今仍一直在带按键通讯设备、 压焊的印制板上应用着。但它需要”工艺导线”达到互连, 受高密度印制板 SMT 安装限制。90 年代, 由于化学镀镍/金技术的突破, 加上印制板要求导线微细化、 小孔径化等, 而化学镀镍/金, 它具有镀层平坦、 接触电阻低、 可焊性好, 且有一定耐磨等优点, 特别适合打线( Wire Bonding) 工艺的印制板, 成为不可缺少的镀层。但化学镀镍/金有工序多、 返工困难、 生产效率低、 成本高、 废液难处理等缺点。铜面有机防氧化膜处理技术, 是采纳一种铜面有机保焊剂在印制板表面形成之涂层与表面金属铜产生络合反应, 形成有机物-金属键, 使铜面生成耐热、 可焊、 抗氧化之保护层。当前, 其在印制板表面涂层也占有一席之地, 但此保护膜薄易划伤, 又不导电, 且存在下道测试检验困难等缺点。当前, 随着环境保护意识的增强, 印制板也朝着三无产品( 无铅、 无溴、 无氯) 的方向迈进, 今后采纳化学浸...
