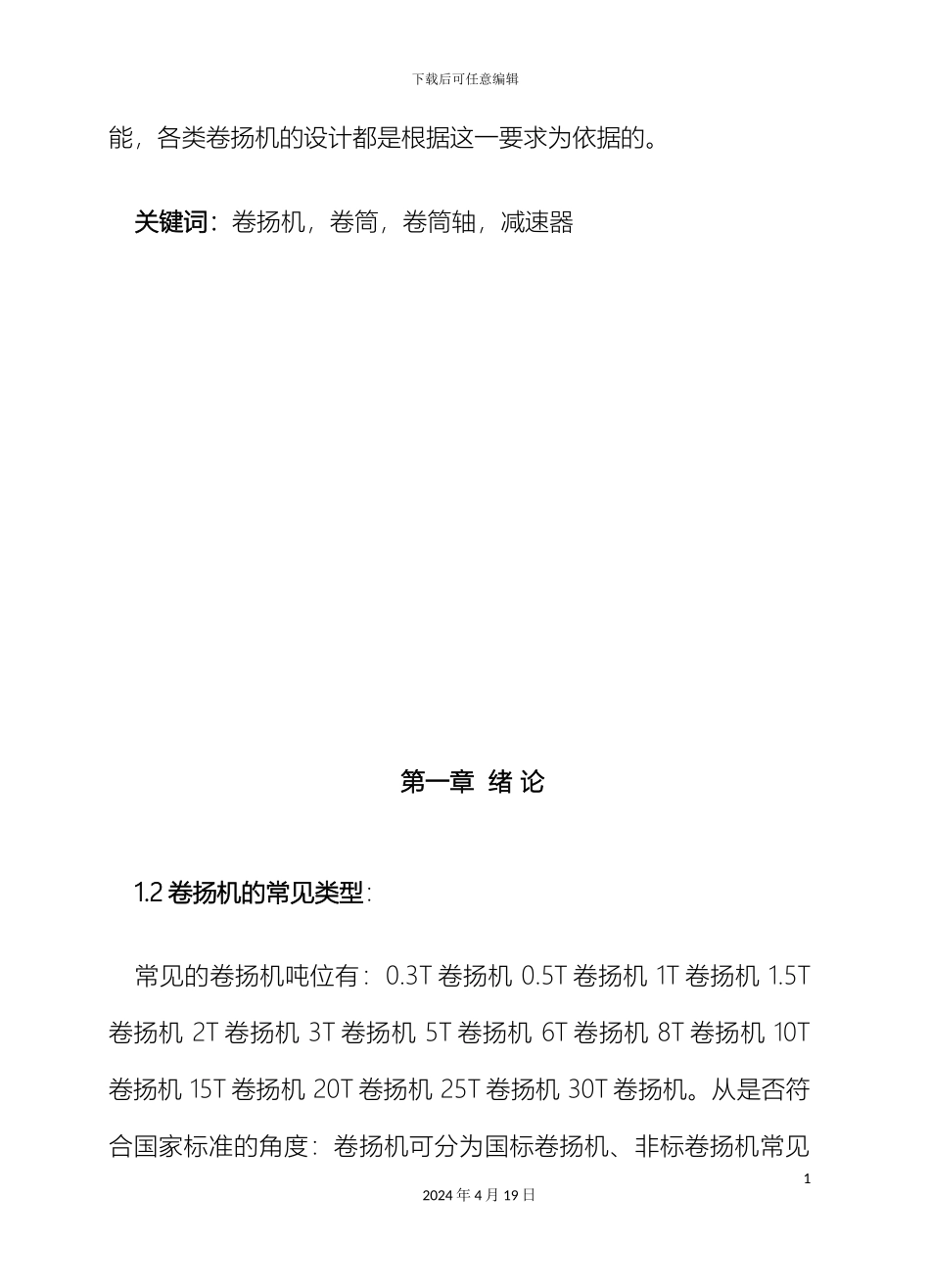

下载后可任意编辑卷扬机设计说明书12024 年 4 月 19 日下载后可任意编辑摘 要卷扬机又称绞车。是起重垂直运输机械的重要组成部分，配合井架、桅杆、滑轮组等辅助设备，用来提升物料、安装设备等作业，由人力或机械动力驱动卷筒、卷绕绳索来完成牵引工作的装置。垂直提升、水平或倾斜曳引重物的简单起重机械。分手动和电动两种。现在以电动卷扬机为主。本次设计的 5 吨电动卷扬机是由电动机、连轴器、制动器、减速器、卷筒、导向滑轮、起升滑轮组、吊钩等组成。本次设计的步骤是从钢丝绳开始入手，然后依次对卷扬机的卷筒、卷筒心轴、电动机、减速器齿轮、减速器轴、制动器、联轴器以及卷筒机的导向滑轮设计与选取。其中卷筒、卷筒轴、卷筒毂、减速器的设计最为主要，本设计重点做了介绍，其余部分有得只是略作分析。本次设计的卷筒机由于它结构简单、搬运安装灵活、操作方便、维护保养简单、对作业环境适应能力强等特点，能够应用于冶金起重、建筑、水利作业等方面，可是此次设计的卷筒机主要运用于用于 5 吨桥式吊车起升机构。提升重物是卷扬机的一种主要功02024 年 4 月 19 日下载后可任意编辑能，各类卷扬机的设计都是根据这一要求为依据的。关键词：卷扬机，卷筒，卷筒轴，减速器 第一章 绪 论1.2 卷扬机的常见类型：常见的卷扬机吨位有：0.3T 卷扬机 0.5T 卷扬机 1T 卷扬机 1.5T卷扬机 2T 卷扬机 3T 卷扬机 5T 卷扬机 6T 卷扬机 8T 卷扬机 10T卷扬机 15T 卷扬机 20T 卷扬机 25T 卷扬机 30T 卷扬机。从是否符合国家标准的角度：卷扬机可分为国标卷扬机、非标卷扬机常见12024 年 4 月 19 日下载后可任意编辑卷扬机型号有 1、JK0.5-JK5 单卷筒快速卷扬机 2、JK0.5-JK12.5 单卷筒慢速卷扬机 3、JKL1.6-JKL5 溜放型快速卷扬机 4、JML5、JML6、JML10 溜放型打桩用卷扬机 5、2JK2-2JML10 双卷筒卷扬机 6、JT800、JT700 型防爆提升卷扬机 7、JK0.3-JK15 电控卷扬机 9、非标卷扬机 其中 Jk 表示快速卷扬机，jm 表示慢速卷扬机，jt 表示防爆卷扬机，单卷筒表示一个卷筒容纳钢丝绳，双卷筒表示两个卷筒容纳钢丝绳。特别卷扬机型号有22024 年 4 月 19 日下载后可任意编辑第二章 卷扬机的设计参数本设计卷扬机设计的主要参数有：额定起升重量： 5 吨起升高度： 14 米起升速度： 12.5 米/分卷扬机用途： 用于 5 吨桥式吊车起升机构工作条件： 频繁启动 粉尘量大设计...
