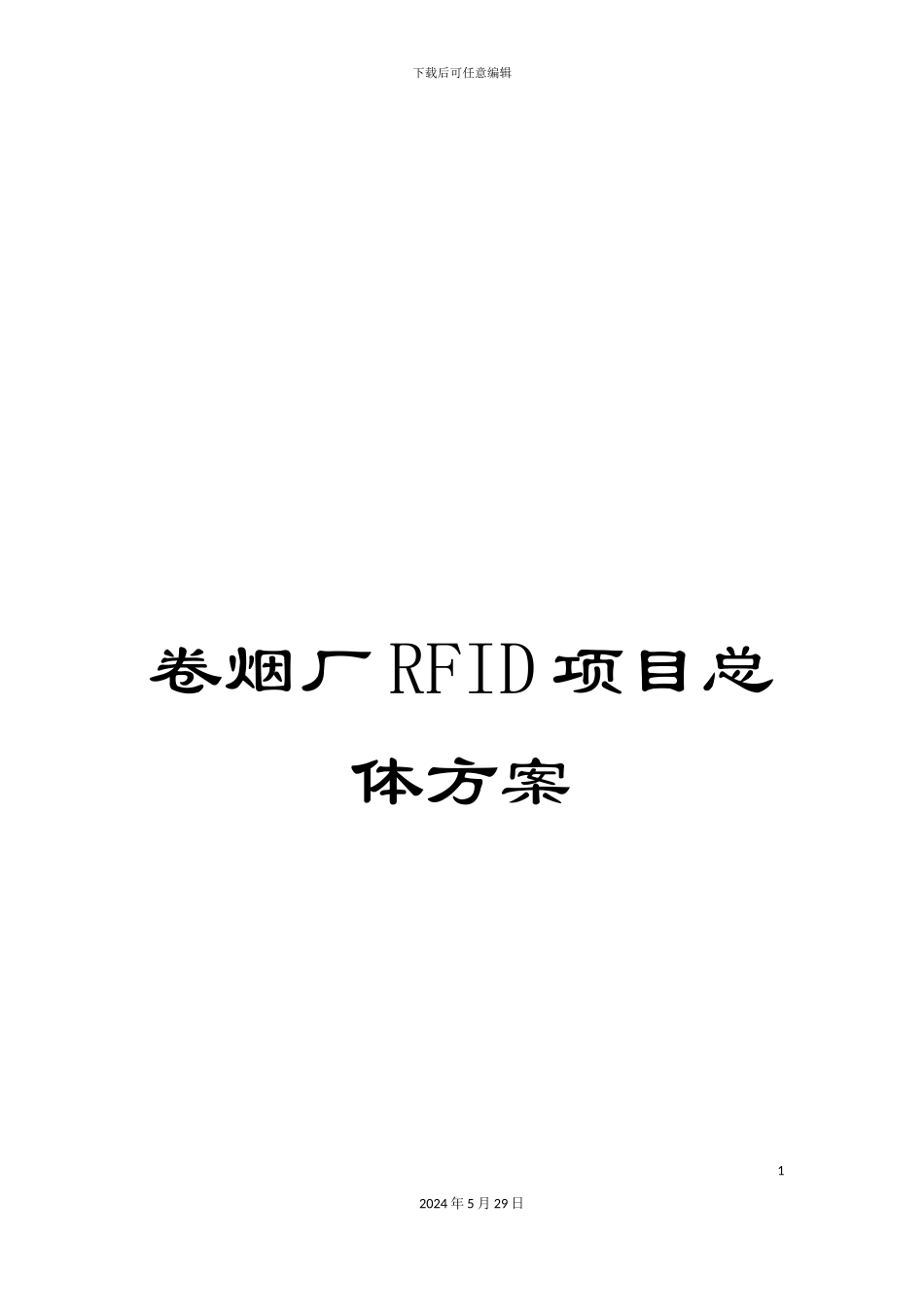

卷烟厂RFID项目总体方案

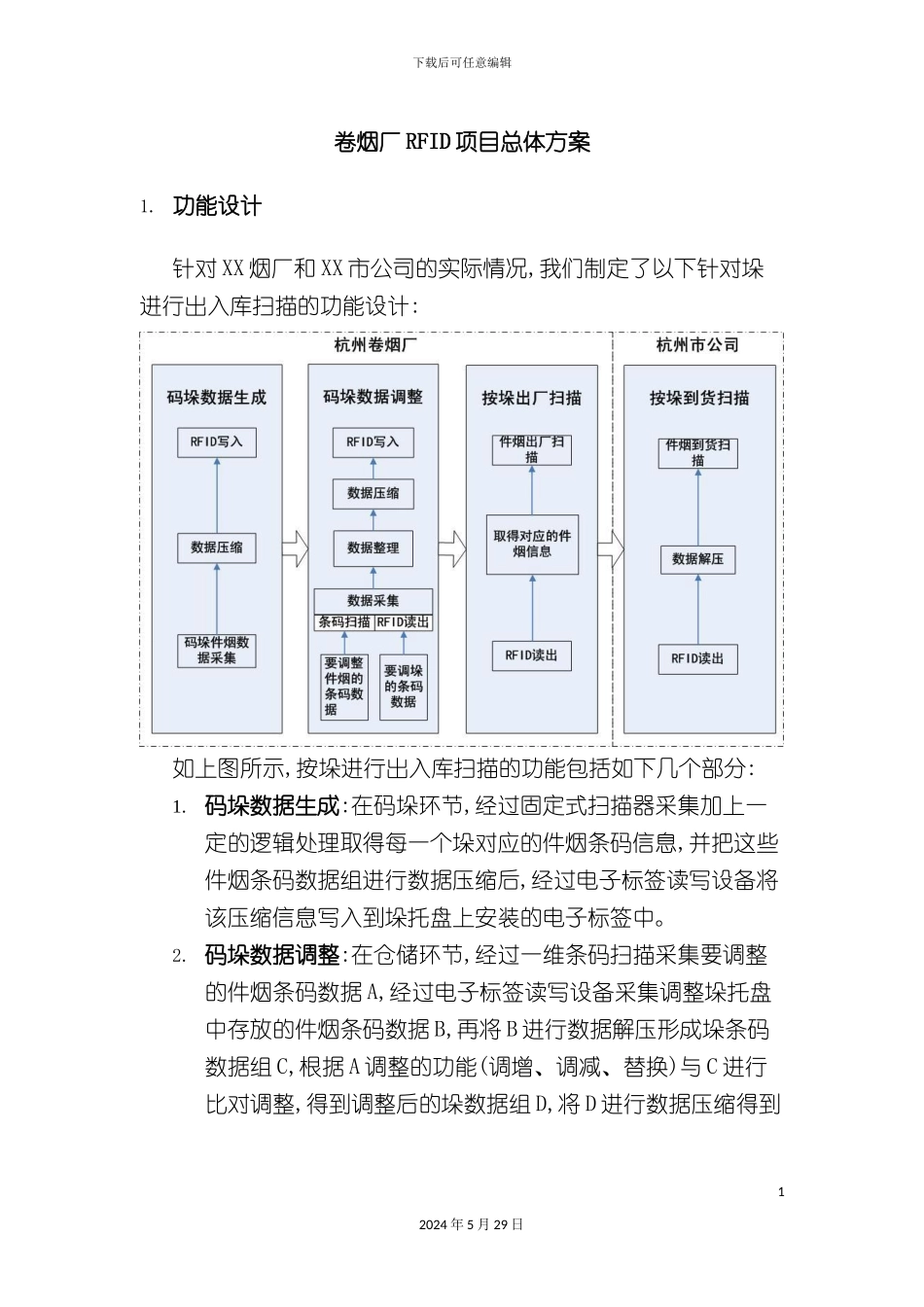

下载后可任意编辑卷烟厂 RFID 项目总体方案12024 年 5 月 29 日下载后可任意编辑卷烟厂 RFID 项目总体方案1. 功能设计针对 XX 烟厂和 XX 市公司的实际情况,我们制定了以下针对垛进行出入库扫描的功能设计:如上图所示,按垛进行出入库扫描的功能包括如下几个部分:1.码垛数据生成:在码垛环节,经过固定式扫描器采集加上一定的逻辑处理取得每一个垛对应的件烟条码信息,并把这些件烟条码数据组进行数据压缩后,经过电子标签读写设备将该压缩信息写入到垛托盘上安装的电子标签中。2. 码垛数据调整:在仓储环节,经过一维条码扫描采集要调整的件烟条码数据 A,经过电子标签读写设备采集调整垛托盘中存放的件烟条码数据 B,再将 B 进行数据解压形成垛条码数据组 C,根据 A 调整的功能(调增、调减、替换)与 C 进行比对调整,得到调整后的垛数据组 D,将 D 进行数据压缩得到12024 年 5 月 29 日下载后可任意编辑E,再经过 RFID 读写设备将 E 写入到垛托盘上安装的电子标签中。3. 按垛出厂扫描:在出厂时,利用 RFID 读写设备读出垛托盘上电子标签的信息,从数据服务器中或者电子标签中取得对应的件烟条码信息,最后实现与一打两扫出厂扫描系统的对接。4. 按垛到货扫描:在商业到货时,利用 RFID 读写设备读出垛托盘上电子标签存放的件烟条码数据,进行数据解压,最后实现与一打两扫商业到货扫描系统的对接。2. 部署设计2.1. XX 卷烟厂2.1.1. 关联关系数据库为了尽量少影响现有的工作模式,保证出厂扫描的效率,在 1 号工程烟厂管理机的数据库中增加 1 个数据库,用来保存当前电子标签和件烟条码的关联关系,称为关联关系数据库,以下简称 RDB。2.1.2. 码垛环节2.1.2.1. 部署功能码垛数据生成和码垛数据调整22024 年 5 月 29 日下载后可任意编辑2.1.2.2. 部署方案2.1.2.2.1. 部署设备和数量及部署位置电子标签,5000 个,安装在每个托盘的中心位置。工业控制 PC,1 台,安装在码垛区域外的一个指定位置(由 XX 卷烟厂自行解决)。集线器或多串口转接卡,1 个,用来连接控制 PC 和 PLC、RFID 读写设备、扫描器等。件码信息取得控制 PLC 及相关设备,1 套。RFID 读写设备,3 套,分别安装在 2 个托盘对列入口处和码好的垛出口处。红绿灯状态指示装置,1 套,安装在码好的垛出口处。无线 AP 接入设备,2 个,1 个安装在码垛区域的垛暂存位置, 1个安装在成品库。32024 年 5 月 29 日下载后可任意编辑移动式 RF...
