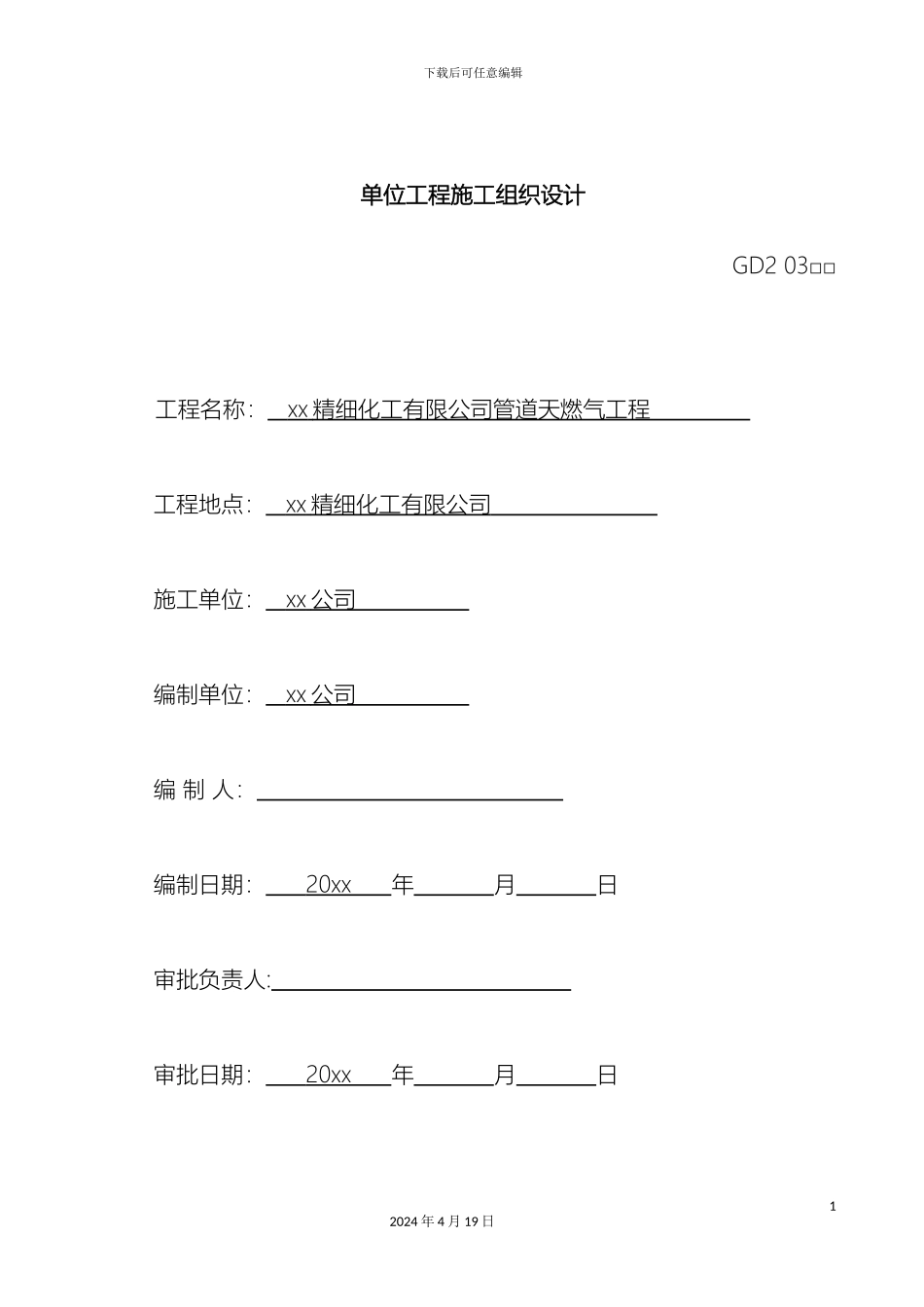

下载后可任意编辑厂区管道天燃气工程施工组织设计12024 年 4 月 19 日下载后可任意编辑单位工程施工组织设计GD2 03□□工程名称： xx 精细化工有限公司管道天燃气工程 工程地点： xx 精细化工有限公司 施工单位： xx 公司 编制单位： xx 公司 编 制 人： 编制日期： 20xx 年 月 日审批负责人: 审批日期： 20xx 年 月 日12024 年 4 月 19 日下载后可任意编辑xx 精细化工有限公司管道天燃气工程施工组织设计编 制: 审 核: 批 准: xx 公司二 0 xx 年十二月五日22024 年 4 月 19 日下载后可任意编辑目 录第一章 工程概况及施工准备第二章 编制依据第三章 施工技术措施第四章 施工管理组织机构第五章 施工工期进度安排及保证措施第六章 质量、职业健康安全与环境管理体系第七章 劳动力配置计划第八章 施工机械设备配置计划32024 年 4 月 19 日下载后可任意编辑第一章 工程概况及施工准备一、 工程概况本工程为 xx 精细化工有限公司管道天燃气工程。工程地点是 xx 精细化工有限公司厂内。建设单位是 xx 精细化工有限公司，设计单位是长春燃气热力设计讨论院，施工单位是 xx 公司。本工程是天燃气管道的安装工程，主要内容为管道、阀门等安装及防腐。本工程设计采纳室外楼栋调压，调压箱后运行压力 3KPa，燃气设备运行压力 2KPa，输送气态天然气。其主要工作量如下表：序号材料名称及规格单位数量备注1无缝钢管 φ1xx×4.5 20#米8GB/T8163-992无缝钢管 φ89×4 20#米8GB/T8163-9942024 年 4 月 19 日下载后可任意编辑3无缝钢管 φ76×4 20#米8GB/T8163-994无缝钢管 φ57×3.5 20#米8GB/T8163-995无缝钢管 φ34×3.5 20#米6GB/T8163-996压力表 0~ ㎜ H2O个37闸门 DN65 Fig555 铸铁个18法兰球阀 DN80 Q41F-16C个29法兰球阀 DN65 Q41F-16C个310法兰球阀 DN50 Q41F-16C个411法兰球阀 DN40 Q41F-16C个112法兰球阀 DN25 Q41F-16C个113螺纹球阀 DN15 Q11F-16C个314中低压调压计量箱套1超压切断 Q=234m3/hp1=0.1MPa~0.4MPa p=20KPa15罗茨表 7M175台1Q=200m3/h p= 2KPa~0.1MPa16镀锌钢套管 DN125 Q235-A米0.5GB/T3091-20xx17镀锌钢套管 DN100 Q235-A米0.5GB/T3091-20xx18无缝等径三通 DN80 个1GB12459- 19无缝异径三通 DN100×80 个1GB12459- 20无缝异径三通 DN100×65 个1GB12459- 21无缝异径三通 DN100×50 个4GB12459- 22...
