厂房工程静压桩方案

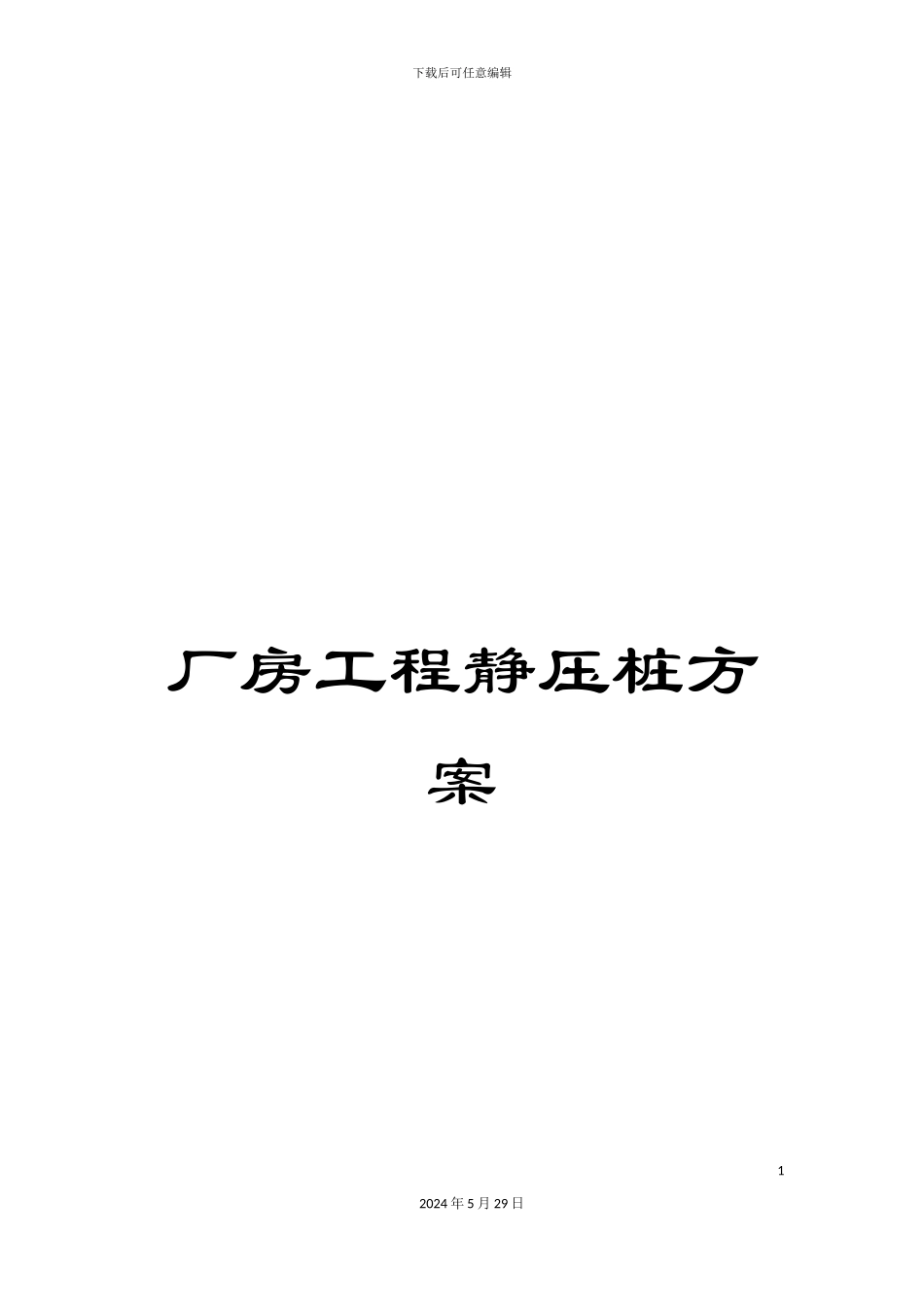

厂房工程静压桩方案_第1页
1/53

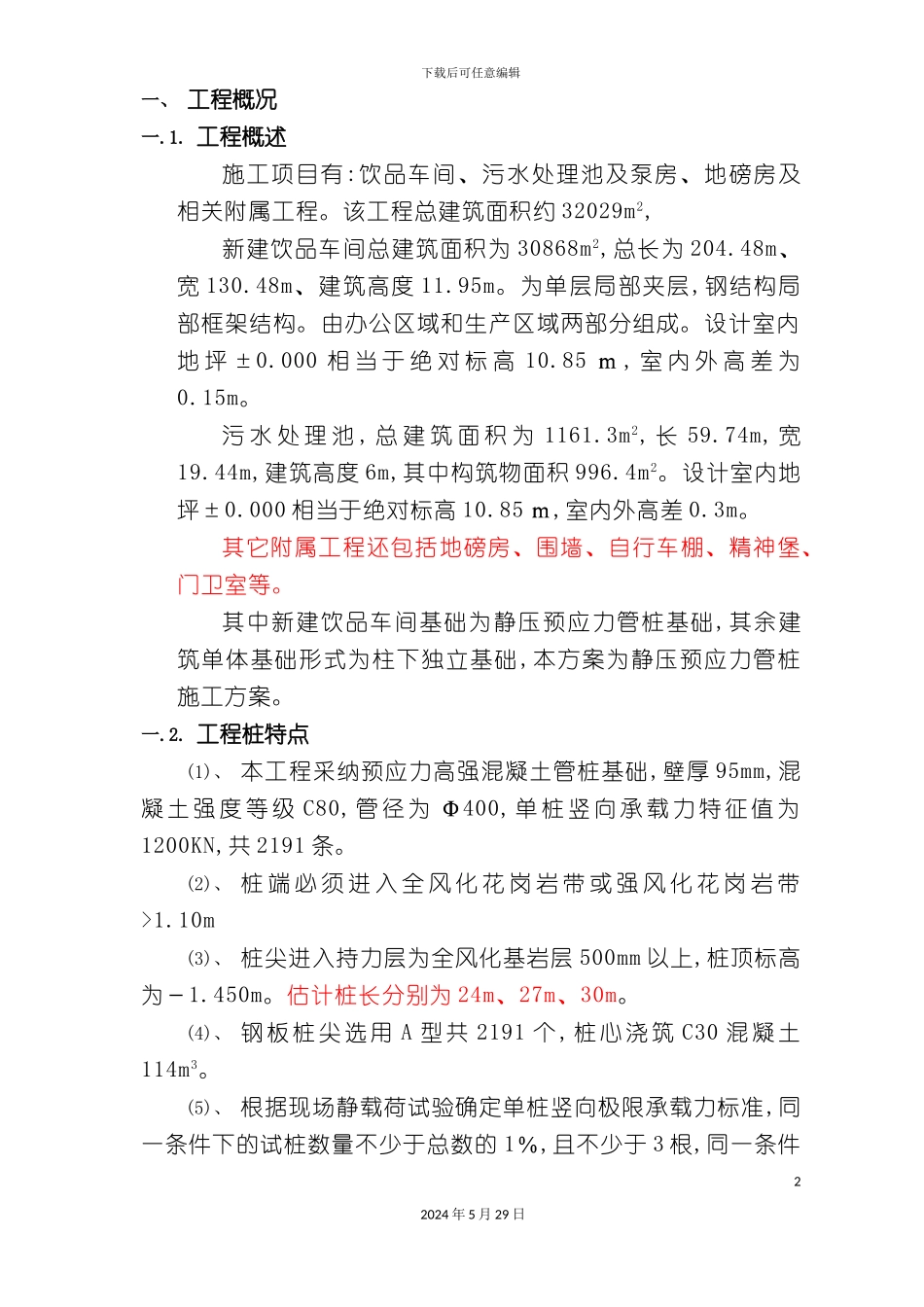

厂房工程静压桩方案_第2页
2/53

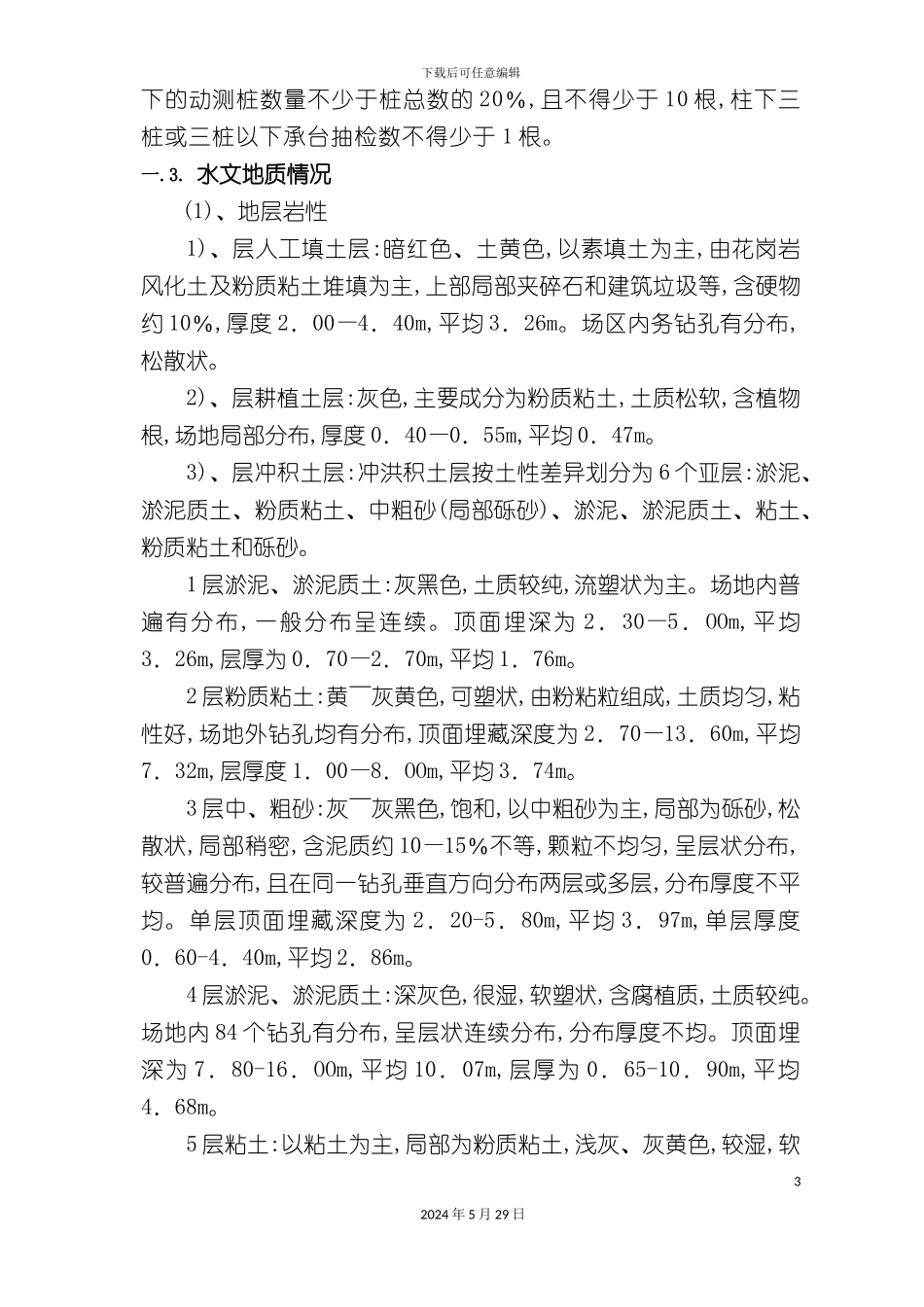

厂房工程静压桩方案_第3页
3/53
下载后可任意编辑厂房工程静压桩方案12024 年 5 月 29 日下载后可任意编辑一、 工程概况一.1. 工程概述施工项目有:饮品车间、污水处理池及泵房、地磅房及相关附属工程。该工程总建筑面积约 32029m2, 新建饮品车间总建筑面积为 30868m2,总长为 204.48m、宽 130.48m、建筑高度 11.95m。为单层局部夹层,钢结构局部框架结构。由办公区域和生产区域两部分组成。设计室内地 坪 ±0.000 相 当 于 绝 对 标 高 10.85 m , 室 内 外 高 差 为0.15m。污 水 处 理 池 , 总 建 筑 面 积 为 1161.3m2, 长 59.74m, 宽19.44m,建筑高度 6m,其中构筑物面积 996.4m2。设计室内地坪±0.000 相当于绝对标高 10.85 m,室内外高差 0.3m。其它附属工程还包括地磅房、围墙、自行车棚、精神堡、门卫室等。其中新建饮品车间基础为静压预应力管桩基础,其余建筑单体基础形式为柱下独立基础,本方案为静压预应力管桩施工方案。一.2. 工程桩特点(1)、 本工程采纳预应力高强混凝土管桩基础,壁厚 95mm,混凝 土 强 度 等 级 C80, 管 径 为 Φ400, 单 桩 竖 向 承 载 力 特 征 值 为1200KN,共 2191 条。(2)、 桩 端 必 须 进 入 全 风 化 花 岗 岩 带 或 强 风 化 花 岗 岩 带>1.10m(3)、 桩尖进入持力层为全风化基岩层 500mm 以上,桩顶标高为-1.450m。估计桩长分别为 24m、27m、30m。(4)、 钢 板 桩 尖 选 用 A 型 共 2191 个 , 桩 心 浇 筑 C30 混 凝 土114m3。(5)、 根据现场静载荷试验确定单桩竖向极限承载力标准,同一条件下的试桩数量不少于总数的 1%,且不少于 3 根,同一条件22024 年 5 月 29 日下载后可任意编辑下的动测桩数量不少于桩总数的 20%,且不得少于 10 根,柱下三桩或三桩以下承台抽检数不得少于 1 根。一.3. 水文地质情况(1)、地层岩性1)、层人工填土层:暗红色、土黄色,以素填土为主,由花岗岩风化土及粉质粘土堆填为主,上部局部夹碎石和建筑垃圾等,含硬物约 10%,厚度 2.00—4.40m,平均 3.26m。场区内务钻孔有分布,松散状。2)、层耕植土层:灰色,主要成分为粉质粘土,土质松软,含植物根,场地局部分布,厚度 0.40—0.55m,平均 0.47m。3)、层冲积土层:冲洪积土层按土性差异划分为 6 个亚层:淤泥、淤泥质土、粉质粘土、中粗砂(局部砾砂)、淤泥、淤泥质土、粘土、粉质粘土和砾砂。1 层淤泥、淤泥质土:灰黑色,土...
