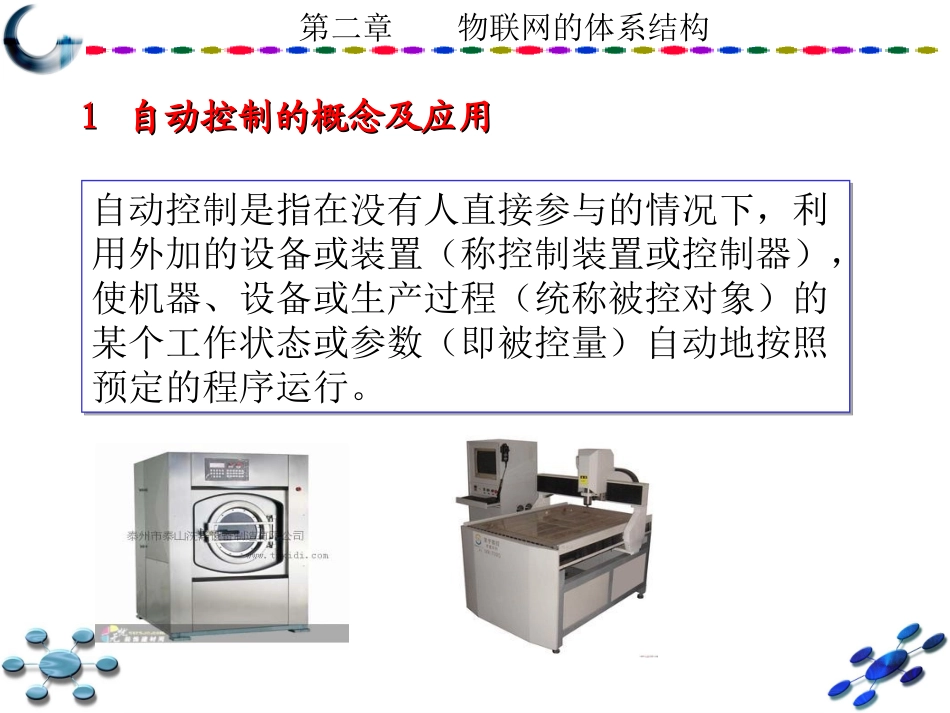

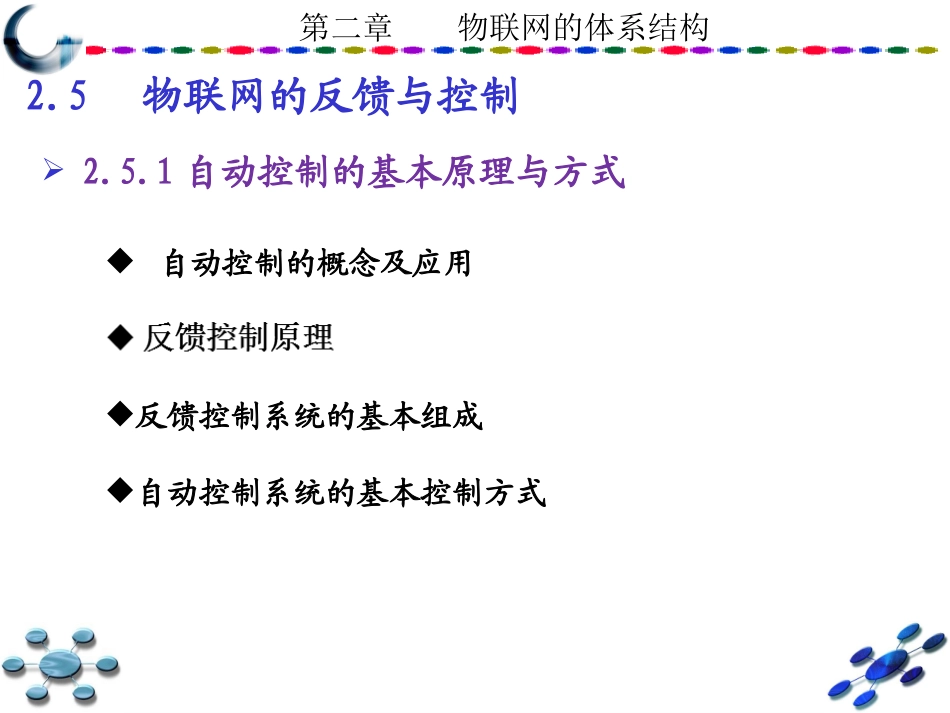

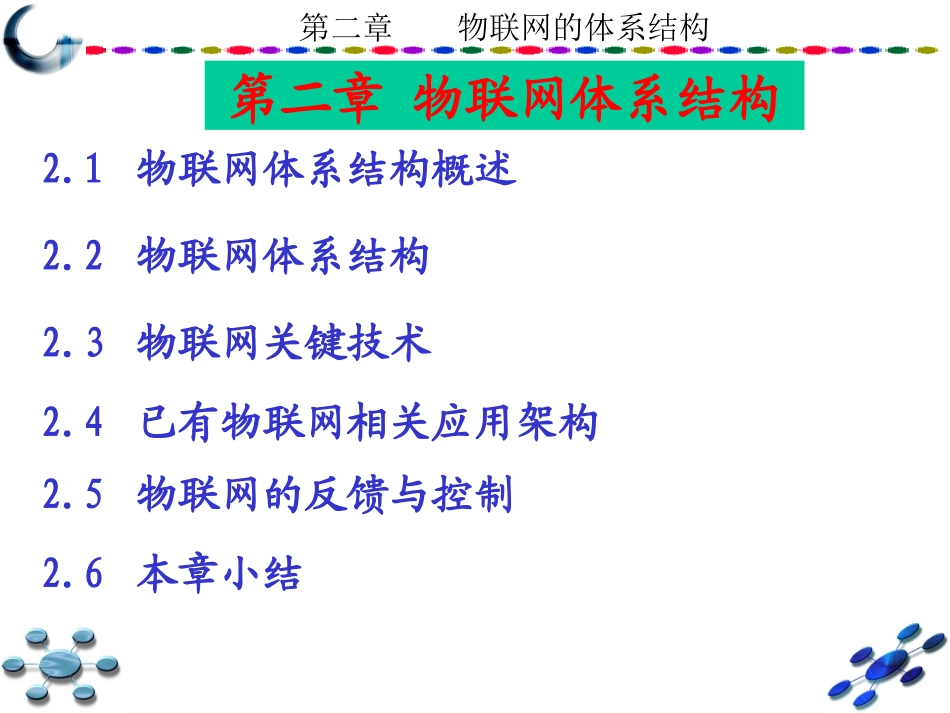

第1章绪论第二章物联网的体系结构第二章物联网体系结构2.1物联网体系结构概述2.2物联网体系结构2.3物联网关键技术2.4已有物联网相关应用架构2.5物联网的反馈与控制2.6本章小结第1章绪论2.5物联网的反馈与控制2.5.1自动控制的基本原理与方式自动控制的概念及应用反馈控制系统的基本组成自动控制系统的基本控制方式第二章物联网的体系结构第1章绪论自动控制是指在没有人直接参与的情况下，利用外加的设备或装置（称控制装置或控制器），使机器、设备或生产过程（统称被控对象）的某个工作状态或参数（即被控量）自动地按照预定的程序运行。自动控制是指在没有人直接参与的情况下，利用外加的设备或装置（称控制装置或控制器），使机器、设备或生产过程（统称被控对象）的某个工作状态或参数（即被控量）自动地按照预定的程序运行。11自动控制的概念及应用自动控制的概念及应用第二章物联网的体系结构第1章绪论22反馈控制定义反馈控制定义反馈——把取出输出量送回到输入端，并与输入信号相比较产生偏差信号的过程，称为反馈。分为负反馈和正反馈。反馈控制——就是采用负反馈并利用偏差进行控制的过程，而且，由于引入了被控量的反馈信息，整个控制过程成为闭合过程，因此反馈控制也称闭环控制。反馈——把取出输出量送回到输入端，并与输入信号相比较产生偏差信号的过程，称为反馈。分为负反馈和正反馈。反馈控制——就是采用负反馈并利用偏差进行控制的过程，而且，由于引入了被控量的反馈信息，整个控制过程成为闭合过程，因此反馈控制也称闭环控制。第二章物联网的体系结构第1章绪论33反馈控制系统的基本组成反馈控制系统的基本组成第二章物联网的体系结构检测被控的物理量（若物理量是非电量，一般转换为电量）把测量原件检测的被控量实际值与给定原件给出的参据量进行比较，求出他们的偏差结构和参数便于调整的元部件，用串联或者反馈的方式连接在系统中，改善系统的性能。将比较原件给出的偏差信号进行放大，用来推动执行元件去控制被控对象。将直接推动被控对象，使其被控量发生变化。第1章绪论44自动控制系统的基本控制方式自动控制系统的基本控制方式方式：按偏差进行控制。特点：减小或消除这个偏差作用：具有抑制任何内、外扰动对被控量产生影响的能力，有较高的控制精度。问题：系统使用的元件多、结构复杂，设计麻烦。第二章物联网的体系结构11反馈控制方式反馈控制方式第1章绪论44自动控制系统的基本控制方式自动控制系统的基本控制方式方式：是指控制装置与被控对象之间只有顺向作用而没有反向联系的控制过程。特点：是系统的输出量不会对系统的控制作用发生影响。设计简单。作用：可以按给定量控制，也可以按扰动控制。缺点：按扰动控制方式只适合扰动可测的场合，且一个补偿能力单一。22开环控制方式开环控制方式第1章绪论44自动控制系统的基本控制方式自动控制系统的基本控制方式方式：把两者结合起来，对主要扰动采用适当补偿的装置实现按扰动控制，同时再组成反馈控制系统实现按偏差控制，以消除其余扰动产生的偏差。特点：系统的主要扰动已被补偿，反馈控制系统就比较容易被设计，控制效果也会更好。33复合控制方式复合控制方式第1章绪论2.5物联网的反馈与控制第二章物联网的体系结构2.5.2物联网系统的控制论解析物联网中的“感、智、控”分别构成了物联网控制系统的测量、比较、执行等三大部件，这三大部件又在“联”这种网络平台上得以相互作用，形成了“控制系统”，最终实现了“控”的目的。第1章绪论2.5物联网的反馈与控制第二章物联网的体系结构2.5.3物联网的控制特性稳：通过控制可使被控对象稳定在期望值附近准：被控对象的输出量与参据量之间的偏差在一个可容忍的范围内快：被控对象达到的期望值的时间延迟短传统控制系统：第1章绪论2.5物联网的反馈与控制第二章物联网的体系结构2.5.3物联网的控制特性鲁棒性保安性可信性时延性现代控制理论：第1章绪论2.5物联网的反馈与控制第二章物联网的体系结构2.5.4控制理论在物联网中的应用前景物联网的控制系统一定是一个计算机参与的离散控制系统，将离散控制理论的分析...
