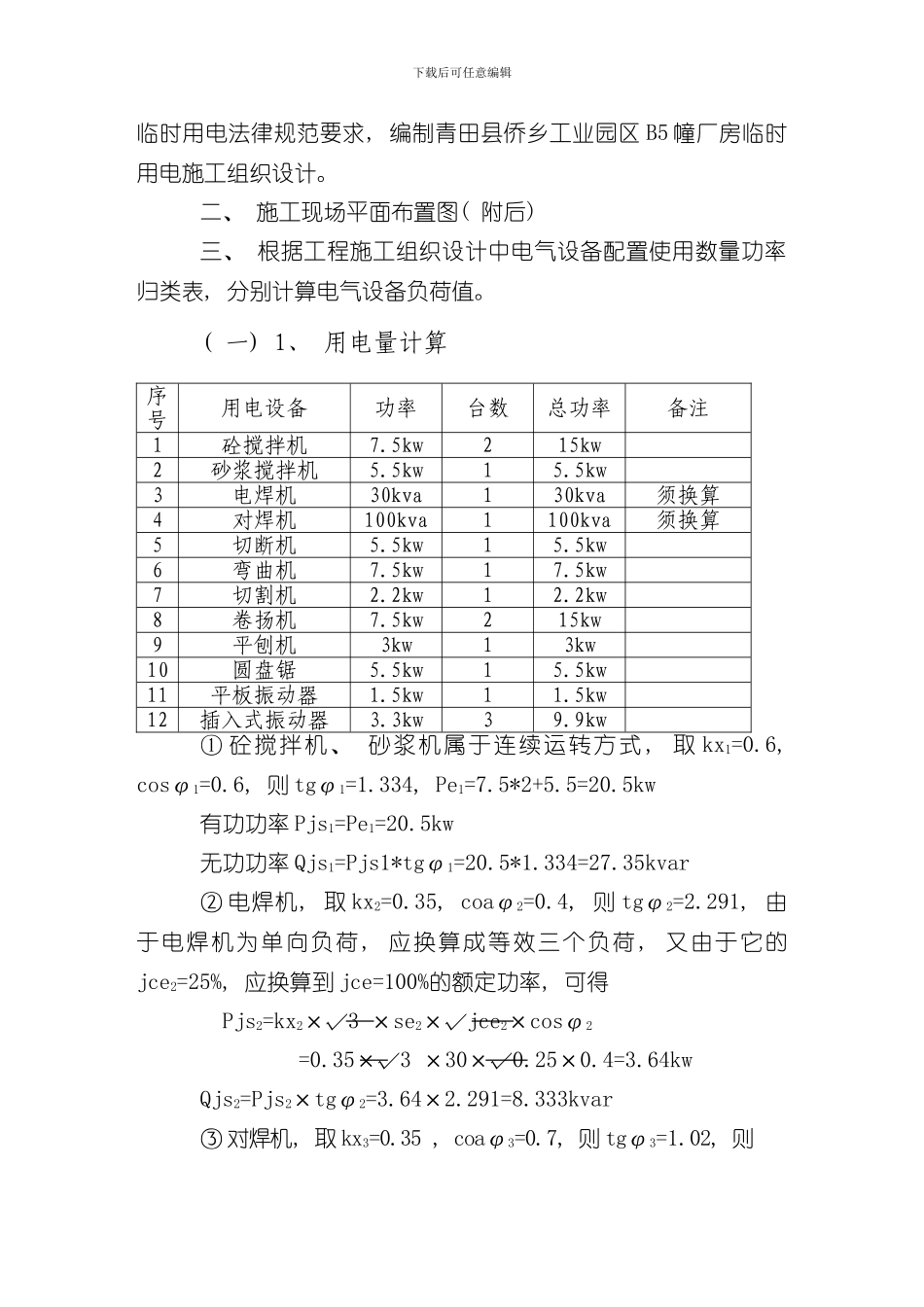

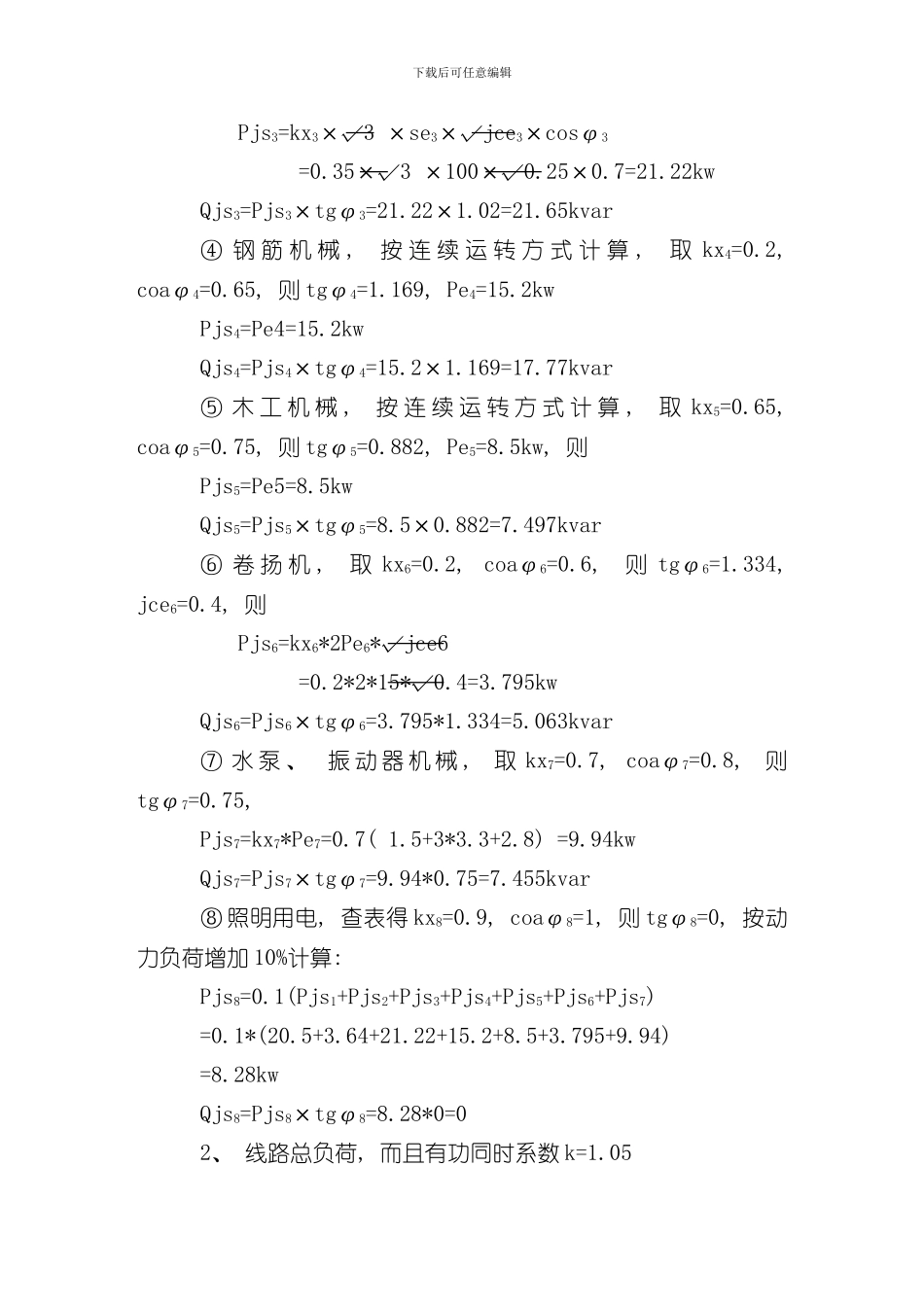

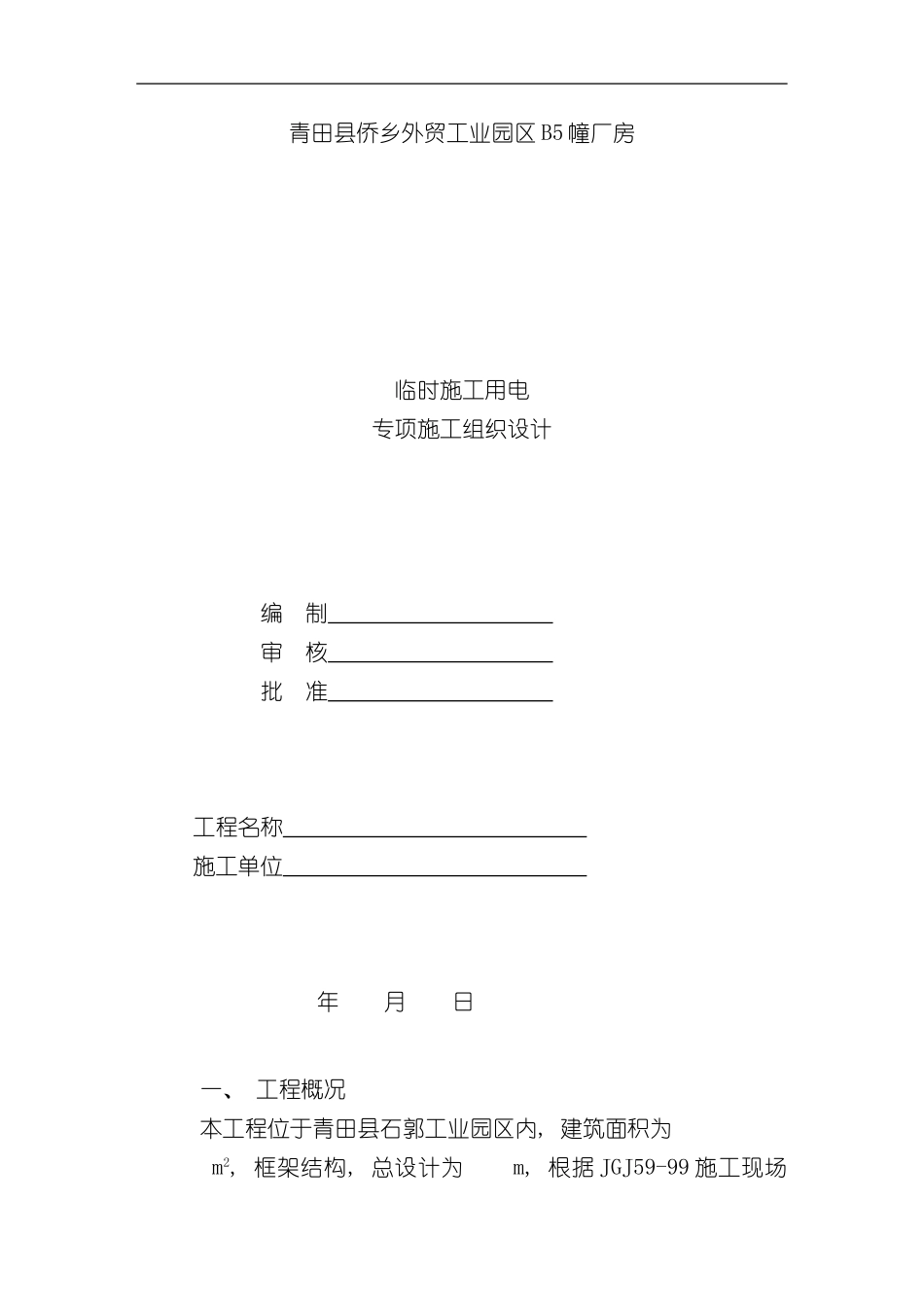

青田县侨乡外贸工业园区 B5 幢厂房临时施工用电专项施工组织设计编 制 审 核 批 准 工程名称 施工单位 年 月 日一、 工程概况本工程位于青田县石郭工业园区内, 建筑面积为 m2, 框架结构, 总设计为 m, 根据 JGJ59-99 施工现场下载后可任意编辑临时用电法律规范要求, 编制青田县侨乡工业园区 B5 幢厂房临时用电施工组织设计。二、 施工现场平面布置图( 附后) 三、 根据工程施工组织设计中电气设备配置使用数量功率归类表, 分别计算电气设备负荷值。( 一) 1、 用电量计算序号用电设备功率台数总功率备注1砼搅拌机7.5kw215kw2砂浆搅拌机5.5kw15.5kw3电焊机30kva130kva须换算4对焊机100kva1100kva须换算5切断机5.5kw15.5kw6弯曲机7.5kw17.5kw7切割机2.2kw12.2kw8卷扬机7.5kw215kw9平刨机3kw13kw10圆盘锯5.5kw15.5kw11平板振动器1.5kw11.5kw12插入式振动器3.3kw39.9kw① 砼搅拌机、 砂浆机属于连续运转方式 , 取 kx1=0.6, cosφ1=0.6, 则 tgφ1=1.334, Pe1=7.5*2+5.5=20.5kw有功功率 Pjs1=Pe1=20.5kw无功功率 Qjs1=Pjs1*tgφ1=20.5*1.334=27.35kvar② 电焊机, 取 kx2=0.35, coaφ2=0.4, 则 tgφ2=2.291, 由于电焊机为单向负荷, 应换算成等效三个负荷, 又由于它的jce2=25%, 应换算到 jce=100%的额定功率, 可得 Pjs2=kx2×√3 ×se2×√jce2×cosφ2=0.35×√3 ×30×√0.25×0.4=3.64kwQjs2=Pjs2×tgφ2=3.64×2.291=8.333kvar③ 对焊机, 取 kx3=0.35 , coaφ3=0.7, 则 tgφ3=1.02, 则下载后可任意编辑Pjs3=kx3×√3 ×se3×√jce3×cosφ3=0.35×√3 ×100×√0.25×0.7=21.22kwQjs3=Pjs3×tgφ3=21.22×1.02=21.65kvar④ 钢 筋 机 械 , 按 连 续 运 转 方 式 计 算 , 取 kx4=0.2, coaφ4=0.65, 则 tgφ4=1.169, Pe4=15.2kwPjs4=Pe4=15.2kwQjs4=Pjs4×tgφ4=15.2×1.169=17.77kvar⑤ 木 工 机 械 , 按 连 续 运 转 方 式 计 算 , 取 kx5=0.65, coaφ5=0.75, 则 tgφ5=0.882, Pe5=8.5kw, 则Pjs5=Pe5=8.5kwQjs5=Pjs5×tgφ5=8.5×0.882=7.497kvar⑥ 卷 扬 机 , 取 kx6=0.2, coaφ6=0.6, 则 tgφ6=1.334, jce6=0.4, 则Pjs6=kx6*2Pe6*√jce6=0.2*2*15*√0.4=3.795kw Qjs6=Pjs6×tgφ6=3.795*1.334=5.063kvar⑦ 水 泵 、 振 动 器 机 械 , 取 kx7=0.7, coaφ7=0.8, 则tgφ7=0.75, Pjs7=kx7*Pe7=0.7( 1.5+3*3.3+2...
