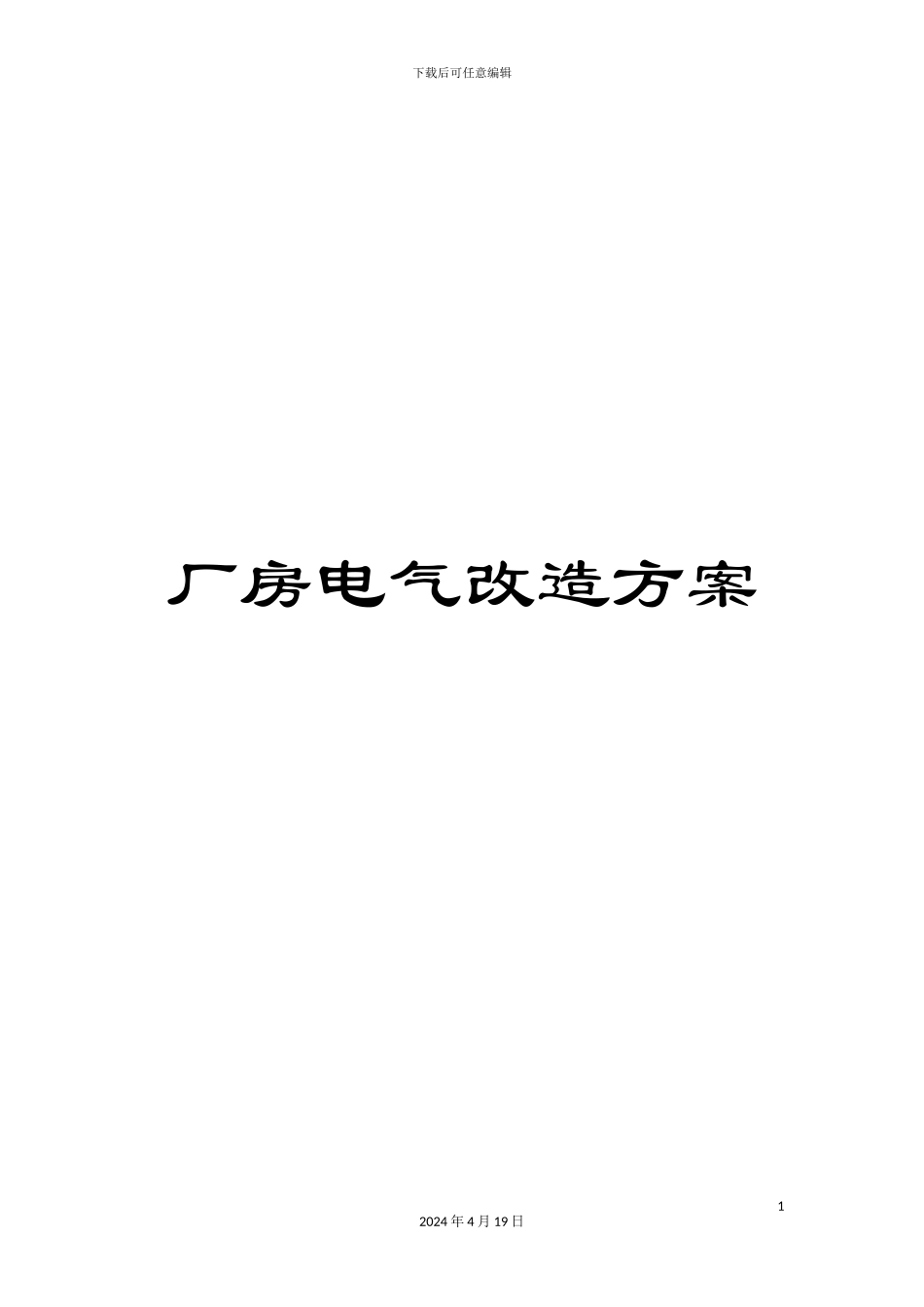

厂房电气改造方案VIP专享

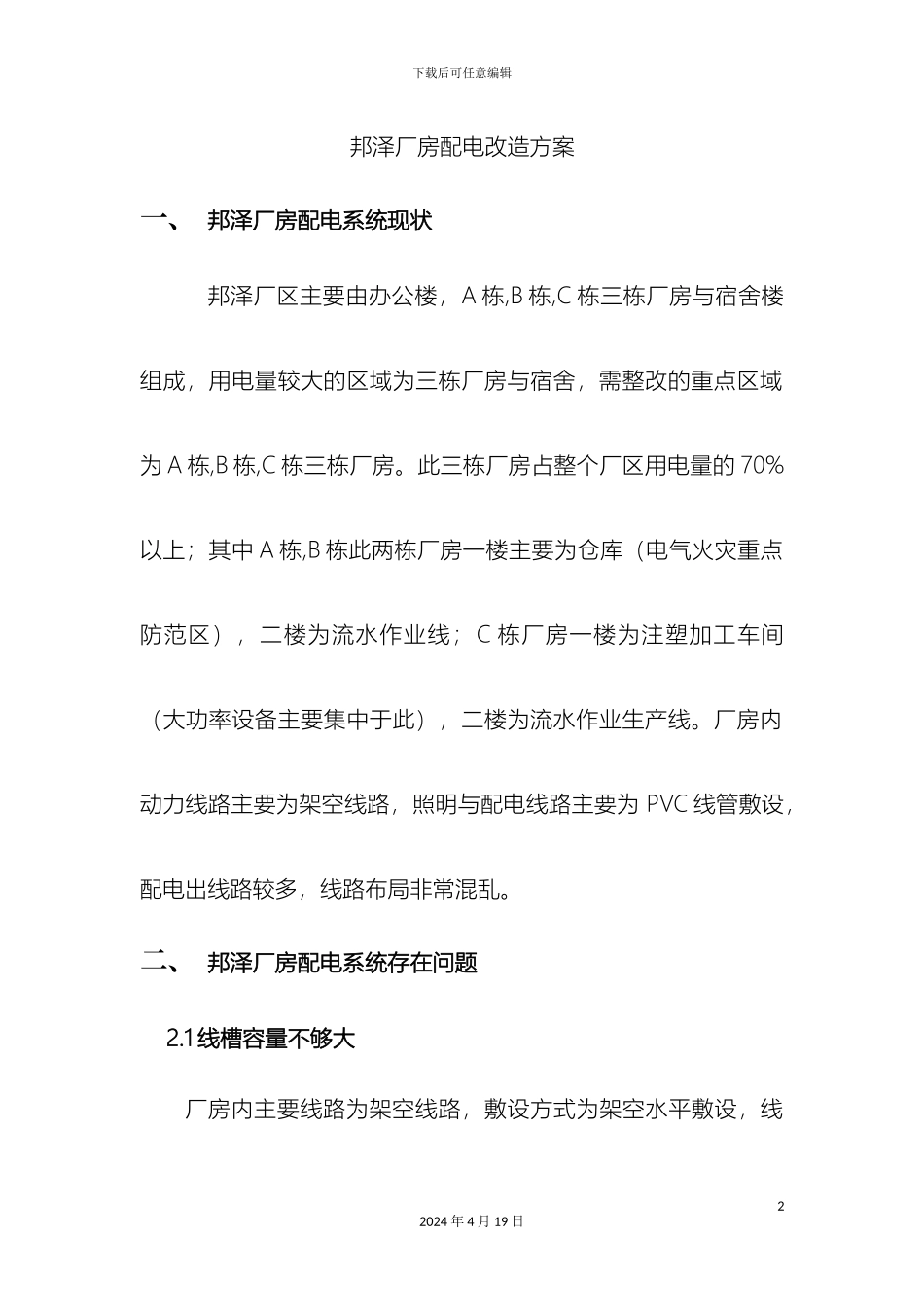

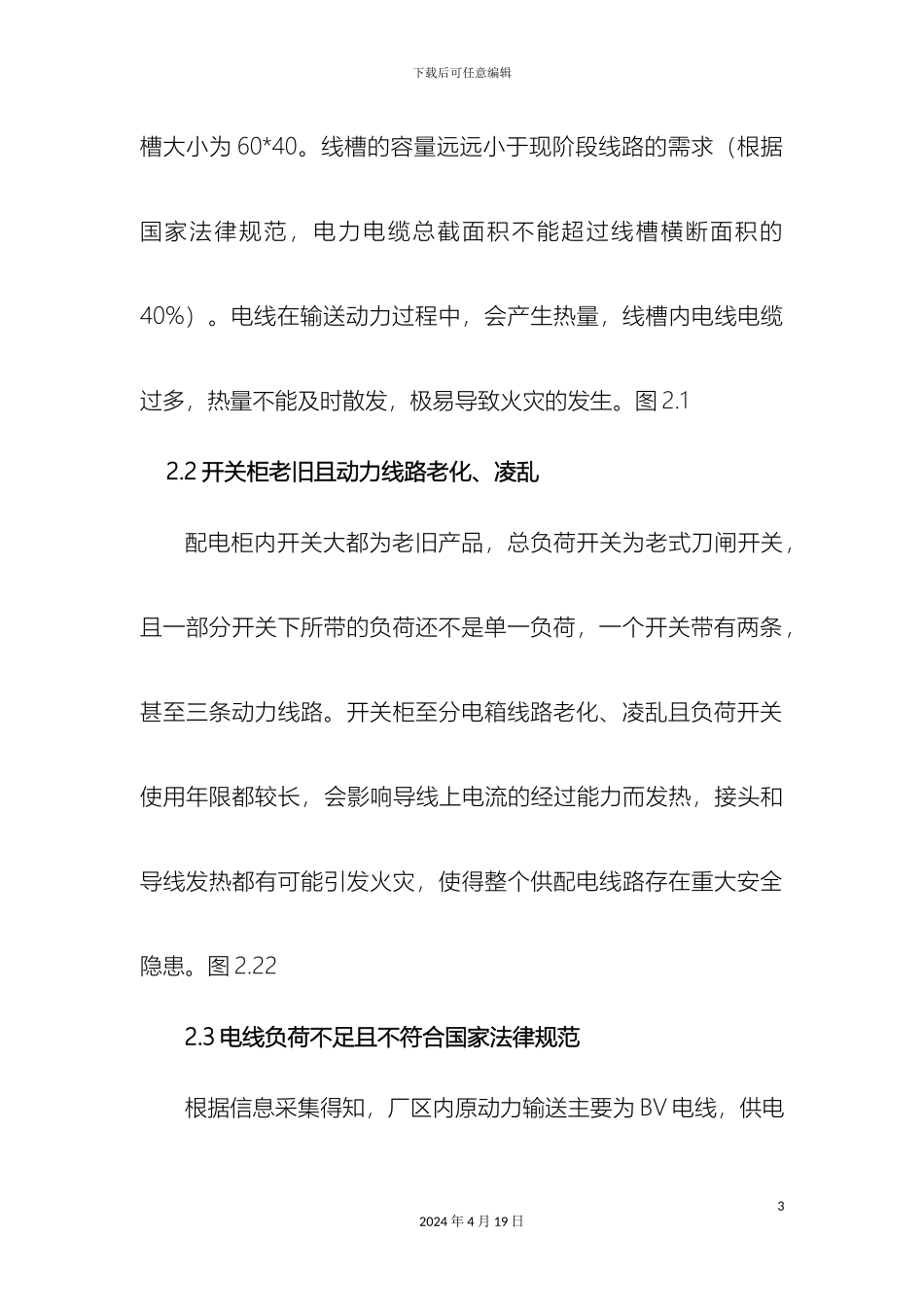

下载后可任意编辑厂房电气改造方案12024 年 4 月 19 日下载后可任意编辑邦泽厂房配电改造方案一、 邦泽厂房配电系统现状邦泽厂区主要由办公楼，A 栋,B 栋,C 栋三栋厂房与宿舍楼组成，用电量较大的区域为三栋厂房与宿舍，需整改的重点区域为 A 栋,B 栋,C 栋三栋厂房。此三栋厂房占整个厂区用电量的 70%以上；其中 A 栋,B 栋此两栋厂房一楼主要为仓库（电气火灾重点防范区），二楼为流水作业线；C 栋厂房一楼为注塑加工车间（大功率设备主要集中于此），二楼为流水作业生产线。厂房内动力线路主要为架空线路，照明与配电线路主要为 PVC 线管敷设，配电出线路较多，线路布局非常混乱。二、 邦泽厂房配电系统存在问题 2.1 线槽容量不够大厂房内主要线路为架空线路，敷设方式为架空水平敷设，线22024 年 4 月 19 日下载后可任意编辑槽大小为 60*40。线槽的容量远远小于现阶段线路的需求（根据国家法律规范，电力电缆总截面积不能超过线槽横断面积的40%）。电线在输送动力过程中，会产生热量，线槽内电线电缆过多，热量不能及时散发，极易导致火灾的发生。图 2.1 2.2 开关柜老旧且动力线路老化、凌乱配电柜内开关大都为老旧产品，总负荷开关为老式刀闸开关，且一部分开关下所带的负荷还不是单一负荷，一个开关带有两条，甚至三条动力线路。开关柜至分电箱线路老化、凌乱且负荷开关使用年限都较长，会影响导线上电流的经过能力而发热，接头和导线发热都有可能引发火灾，使得整个供配电线路存在重大安全隐患。图 2.222.3 电线负荷不足且不符合国家法律规范根据信息采集得知，厂区内原动力输送主要为 BV 电线，供电32024 年 4 月 19 日下载后可任意编辑安全系数较电缆低。十多年来，随着厂房设备的增加，主线负荷承受能力已经满足不了设备的所需消耗量，部分电线使用都处于满负荷或者超负荷使用状态，加速线路老化，图 2.3。根据国家用电标准 GB50169-96，工矿企业配电系统应该采纳 TN-S 系统五线制供电方式。现在厂房厂区每栋厂房虽然主进线为五线制接入配电室主电箱，但从主电箱接至其它分电箱则零线与保护线混用，且大部分都不接保护地线，造成配电室与用电设备之间供电方式不匹配。2.4 分支线路接线混乱因厂房后续用电设备增加量大，部分后续支线都未由空开接出，而是由距离原有支线或主干线最近点引出电源，且敷设散乱。线路所带设备的功率大小与线路承受能力不相匹配，完全不符合安全用电法律规范要求...
