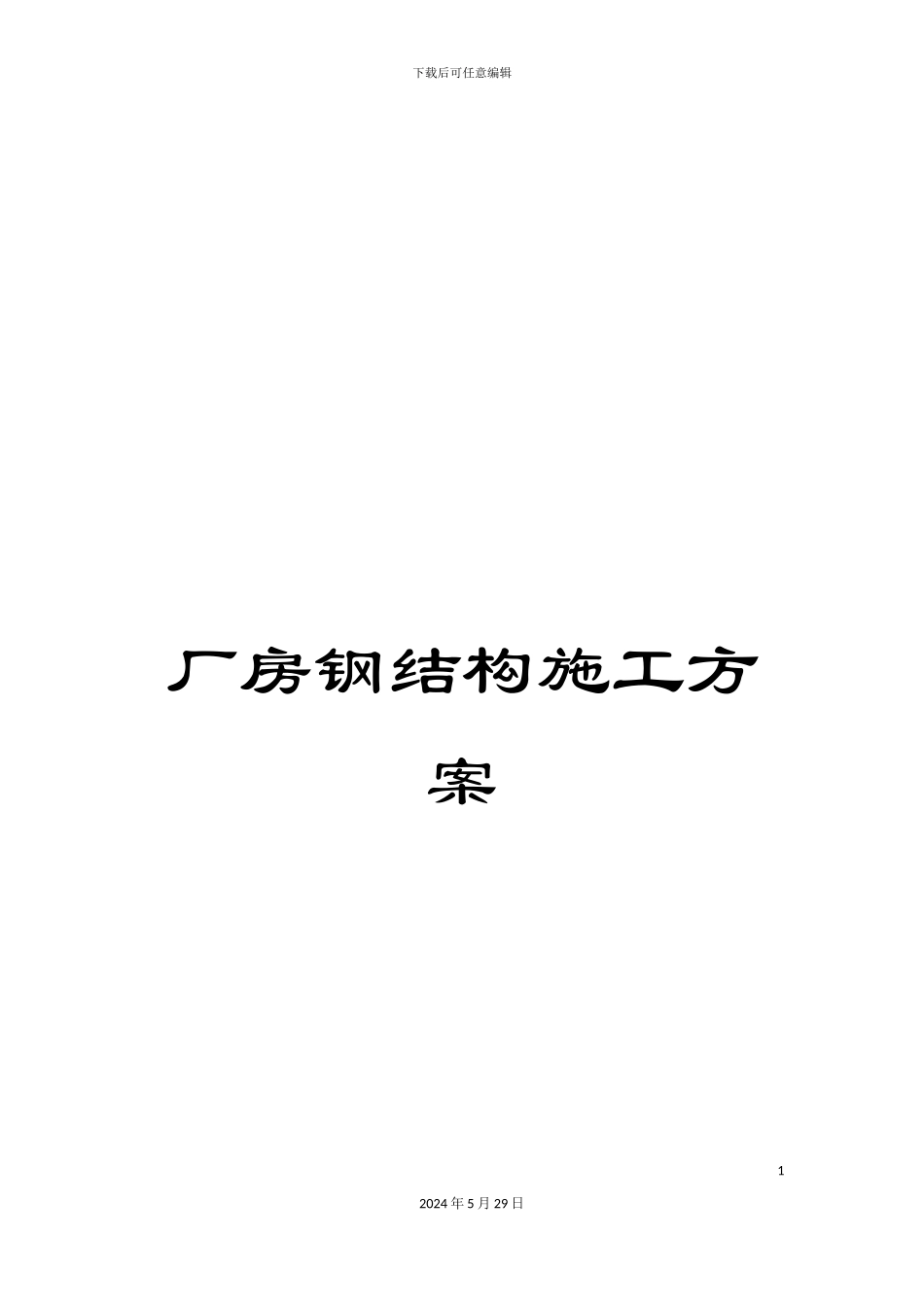

厂房钢结构施工方案VIP专享

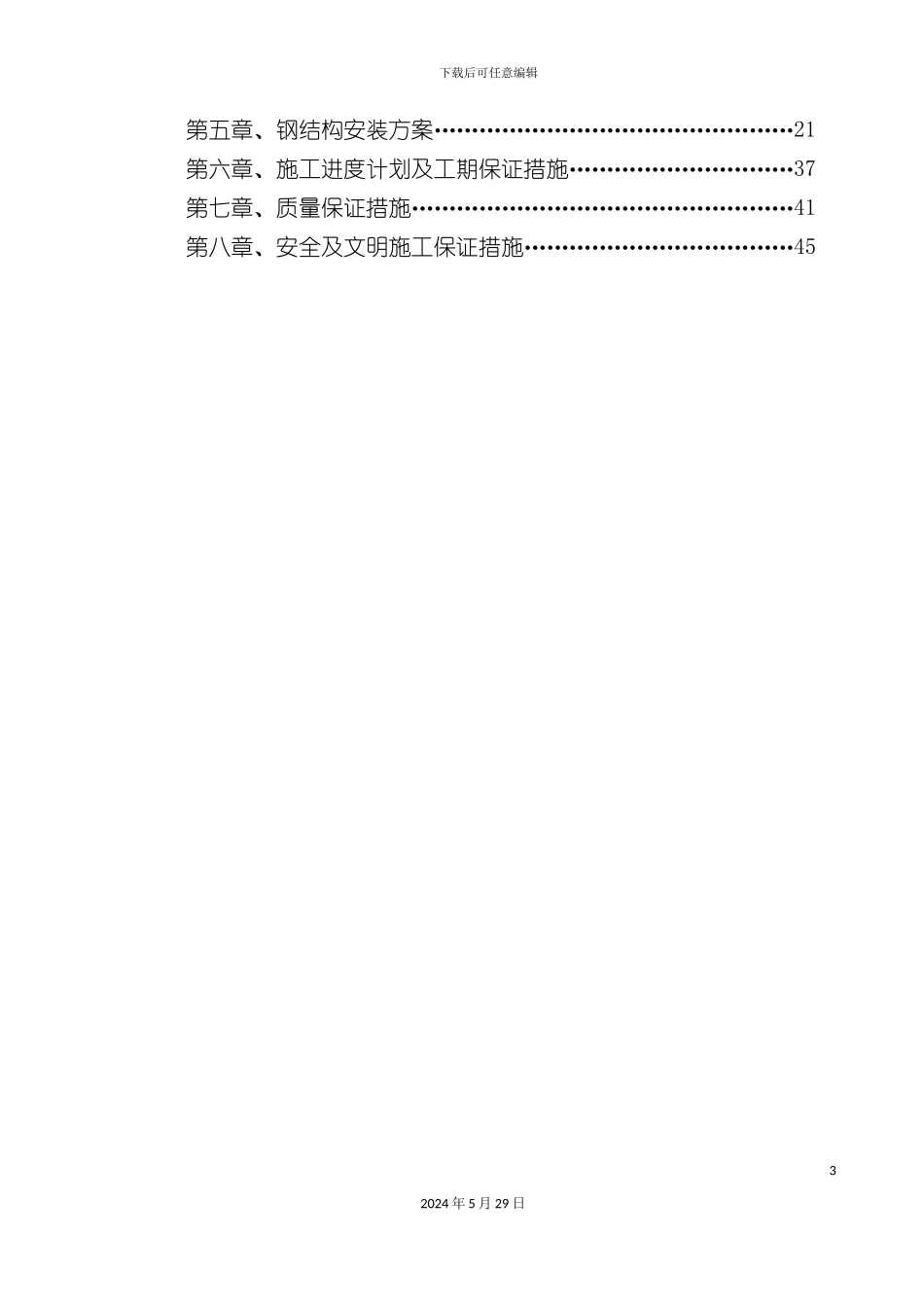

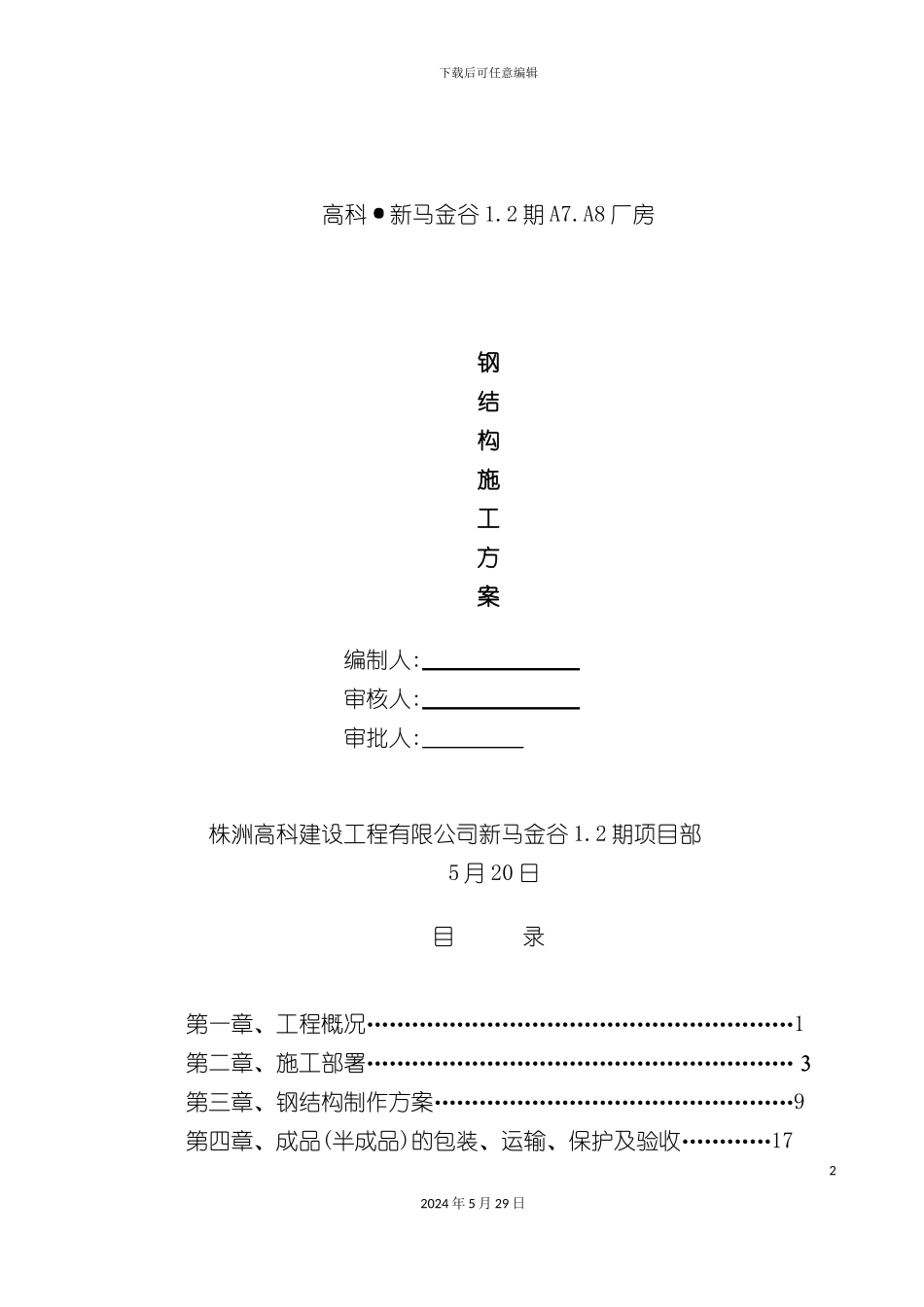

下载后可任意编辑厂房钢结构施工方案12024 年 5 月 29 日下载后可任意编辑高科·新马金谷 1.2 期 A7.A8 厂房钢结构施工方案编制人: 审核人: 审批人: 株洲高科建设工程有限公司新马金谷 1.2 期项目部 5 月 20 日目 录第一章、工程概况…………………………………………………1第二章、施工部署…………………………………………………３第三章、钢结构制作方案…………………………………………9第四章、成品(半成品)的包装、运输、保护及验收…………1722024 年 5 月 29 日下载后可任意编辑第五章、钢结构安装方案…………………………………………21第六章、施工进度计划及工期保证措施…………………………37第七章、质量保证措施……………………………………………41第八章、安全及文明施工保证措施………………………………4532024 年 5 月 29 日下载后可任意编辑第一章 工程概况一、工程概况1.工程名称:高科·新马金谷 1.2 期 A7、A8 栋厂房。2.工程地点:株洲市天元区新马业园。3.工程概况:高科·新马金谷 1.2 期工程 A7、A8 栋厂房两端砼框架结构,中间部分为轻钢结构,厂房跨度为 18 米和 24 米,柱间距为 7.5 米和 9 米,厂房檐口高度为 10 米,均采纳 H 型钢实腹柱,实腹吊车梁,实腹钢架梁。主钢架钢材采纳 Q345B,其它为 Q235B,其中钢柱单根的最大重量为 2 吨,吊车梁单根 1.3 吨,钢架梁单根 1.1 吨,整个钢架由钢柱、吊车梁、钢架梁、系杆、斜撑等采纳螺栓连接组成,其中主结构采纳 10.9S 摩擦型高强螺栓,其它均为普通螺栓连接,屋面采纳镀锌卷制成的 C 型钢檩条,各檩条之间采纳拉杆、隅撑连接,屋面板为单层 0.53 毫米彩钢板,彩钢板采纳优质铝锌板,360 度锁边板型,肋高不少于 50 毫米,屋面板下衬 50 毫米厚保温棉,下铺钢丝网。1.2 本工程安全等级为二级,设计年限 50 年,抗震裂度小于 6 级,即非 抗 震 设 计 , 屋 面 恒 荷 载 为 0.2KN/m2, 雪 荷 载 0.45KN/m2, 活 荷 载0.7KN/m2。由于本工程所有构件均在工厂制作,故构件制作阶段的质量控制及安全控制本方案不做详细设计。由于本工程施工季节在雷雨季,施工中加强防范措施,确保安全。二、工程特点1、本工程焊接 H 型钢主焊缝采纳埋弧自动焊;型钢柱与梁、梁与梁之间连接方式为栓接,对制孔精度要求较高。2、钢架梁吊装时应先在地面适当拼装。吊装的钢构件类型多,吊装时应合理的安排吊装路线和顺序。...
