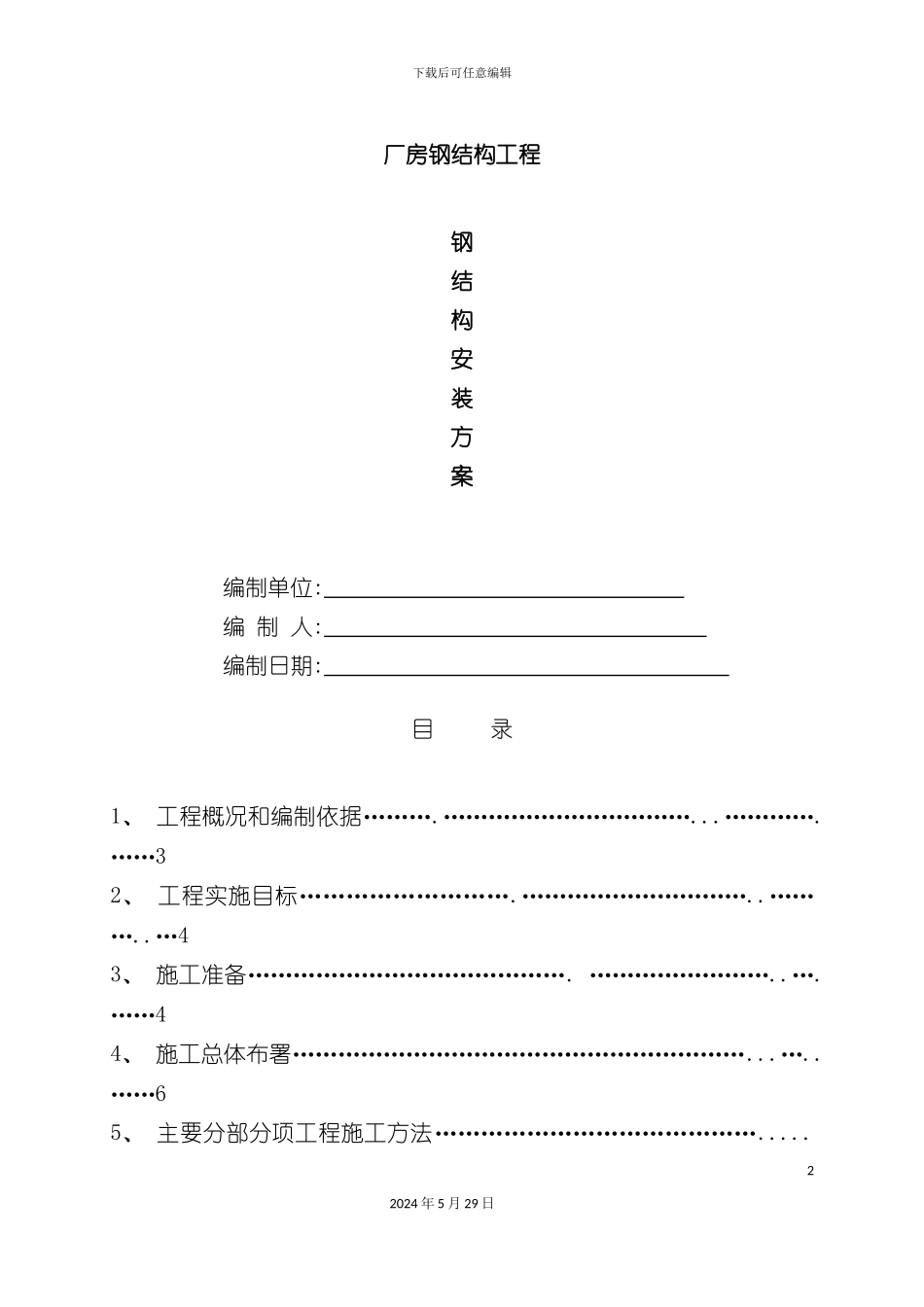

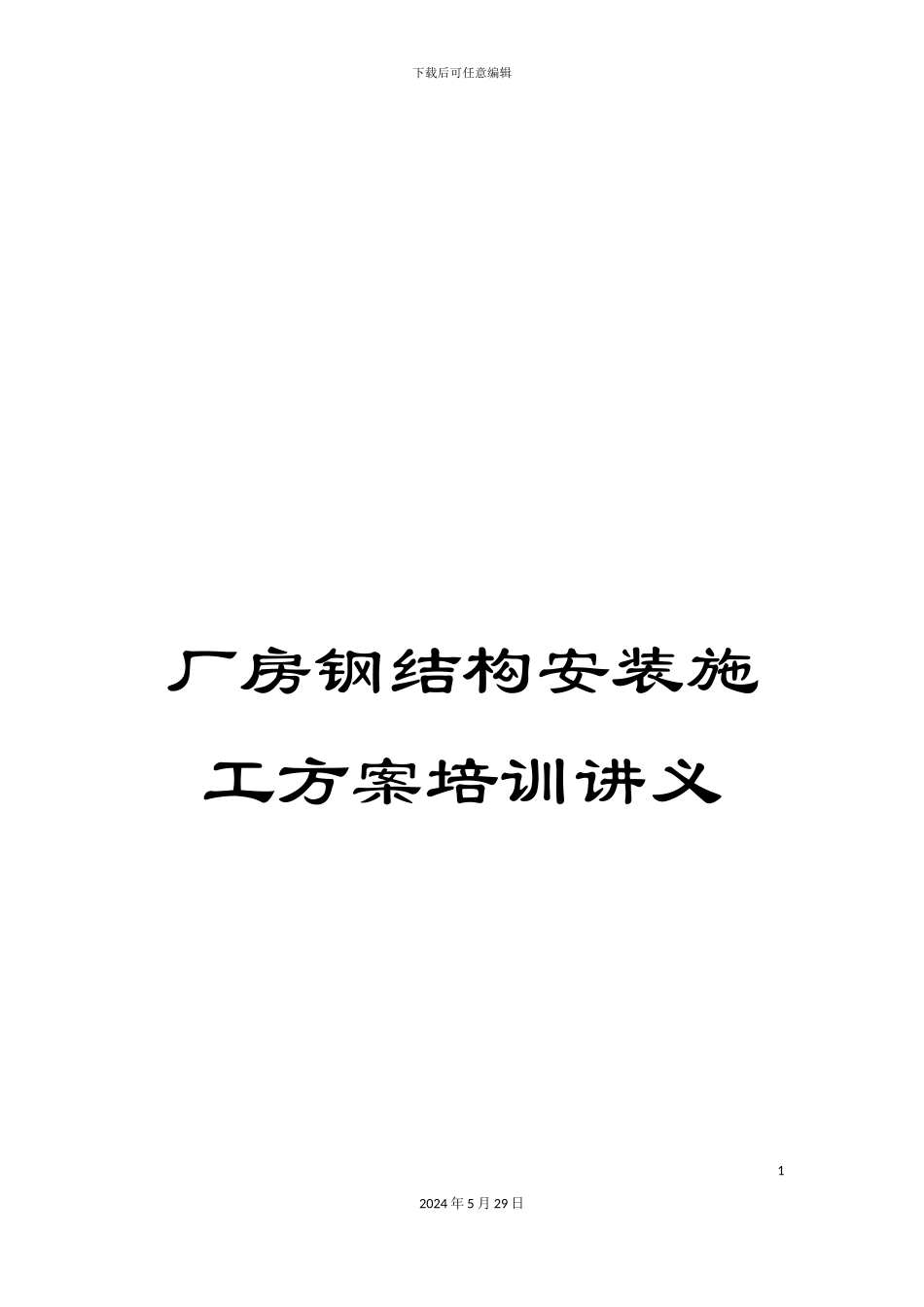

下载后可任意编辑厂房钢结构安装施工方案培训讲义12024 年 5 月 29 日下载后可任意编辑厂房钢结构工程钢结构安装方案编制单位: 编 制 人: 编制日期: 目 录1、 工程概况和编制依据……….……………………………...………….……32、 工程实施目标……………………….…………………………..………..…43、 施工准备……………………………………. ……………………..….……44、 施工总体布署……………………………………………………...…..……65、 主要分部分项工程施工方法…………………………………….....22024 年 5 月 29 日下载后可任意编辑………96、 质量保证措施……………………………………... …………….……..…247 、 物 资 和 机 械 设 备 管 理 … … … … … … … … … … … … .……..……........……308、 质量保证体系……………………………………...………………………339、 项目试验管理……………………………………………..…...…..………3510、 安全生产保证措施…………………………………………...…..………3711、 文明施工保证措施……………………………………………......……...4412、 工期保证措施……………………………...………………..……………471、工程概况和编制依据1.1 工程概况钢结构地面面积 23841 平方米,为单层钢结构饮品车间;1/3~14*A~J轴檐口高度 9.5 米,1/14~24*A~F 轴檐口高度为 26.5 米,1/14~24*F~J 轴檐口高度为 7.5 米,整体由 183 根钢柱和 34 榀钢梁拼装及联系梁柱间支撑组成整体钢架;屋面结构; 1/14~24*A~F 轴立体库屋面檩条为 Z2503032024 年 5 月 29 日下载后可任意编辑型钢+不锈钢丝(棱形布设)+PVC 胶底玻璃棉+彩钢板(厚 0.476mm), 1/3~14*A~J、1/14~24*F~J 轴屋面檩条为 C25025 型钢+双层彩钢板(厚0.467mm)+玻璃棉组成,屋面檩条设 Φ12 螺栓、∠50*4 角钢系杆,立体库外墙 1.35m 以下为 190 厚砖墙,上为檩条、彩钢板,其它外墙为砖墙体。本工程钢结构主构件为 Q345B,次构件为 Q235B,焊条采纳 E5003、E4303焊条,螺栓采纳 10.9 级扭剪型高强螺栓连接副。1．2 编制依 1．2．2 国家现行建筑工程施工质量验收法律规范和操作规程。1．2．3 国家现行钢结构工程施工质量验收法律规范和操作规程。1．2．4 广州市现行建筑工程验收标准和相关规定。1．2．5 施工场地实际情况。2、...
