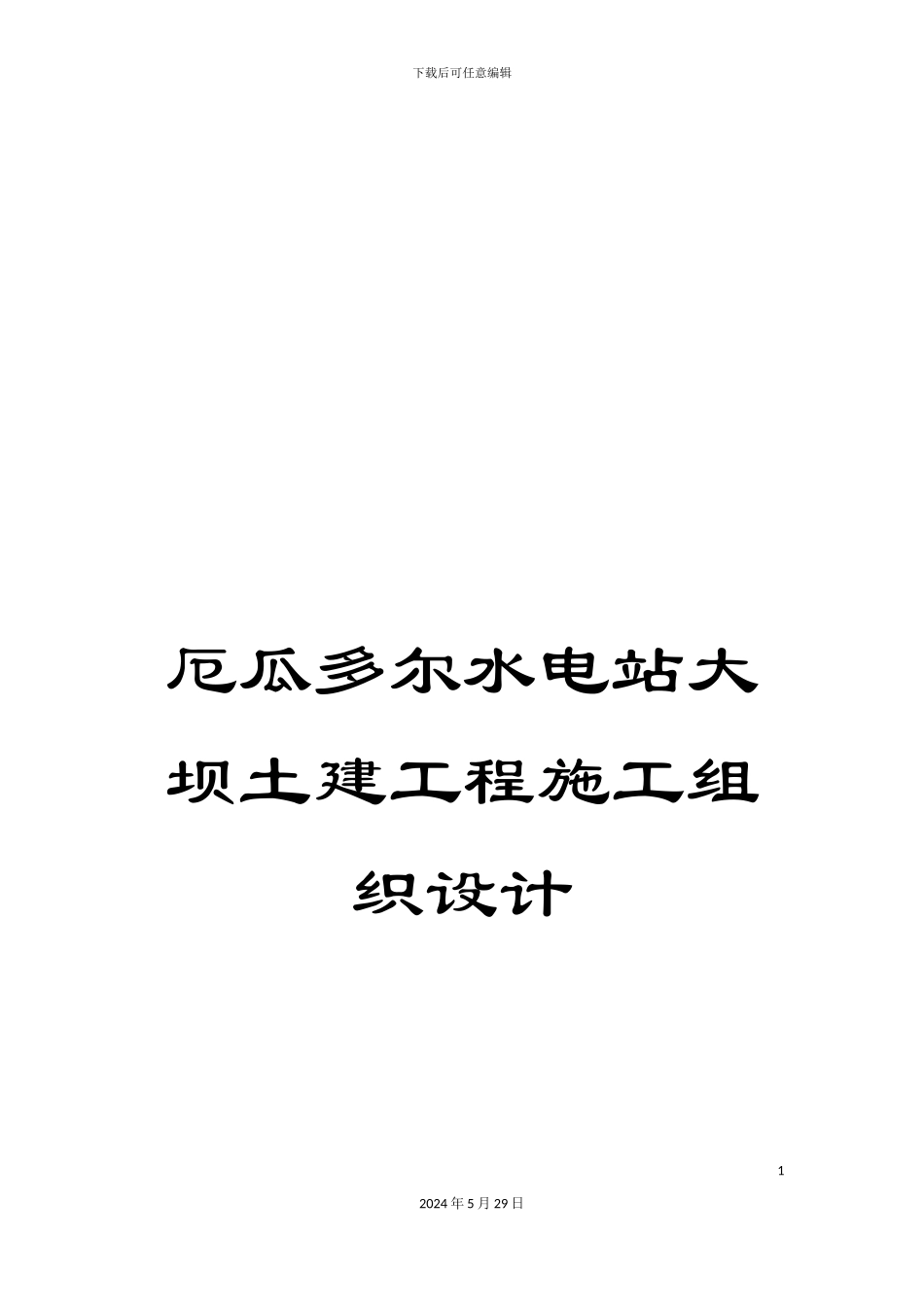

厄瓜多尔水电站大坝土建工程施工组织设计

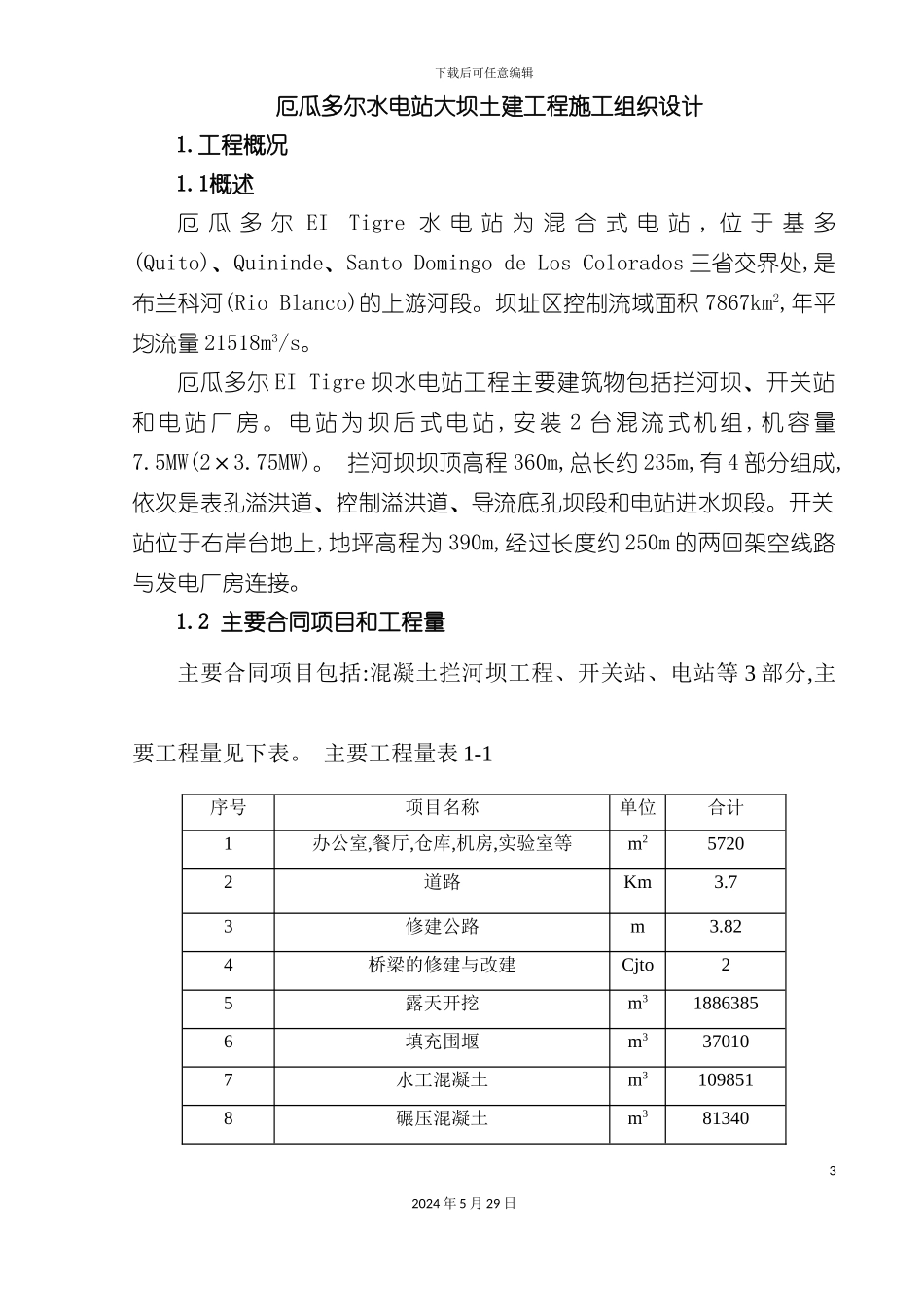

下载后可任意编辑厄瓜多尔水电站大坝土建工程施工组织设计12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日下载后可任意编辑 厄瓜多尔水电站大坝土建工程施工组织设计1.工程概况1.1概述厄 瓜 多 尔 EI Tigre 水 电 站 为 混 合 式 电 站 , 位 于 基 多(Quito)、Quininde、Santo Domingo de Los Colorados 三省交界处,是布兰科河(Rio Blanco)的上游河段。坝址区控制流域面积 7867km2,年平均流量 21518m3/s。厄瓜多尔 EI Tigre 坝水电站工程主要建筑物包括拦河坝、开关站和 电 站 厂 房 。 电 站 为 坝 后 式 电 站 , 安 装 2 台 混 流 式 机 组 , 机 容 量7.5MW(2×3.75MW)。 拦河坝坝顶高程 360m,总长约 235m,有 4 部分组成,依次是表孔溢洪道、控制溢洪道、导流底孔坝段和电站进水坝段。开关站位于右岸台地上,地坪高程为 390m,经过长度约 250m 的两回架空线路与发电厂房连接。1.2 主要合同项目和工程量主要合同项目包括:混凝土拦河坝工程、开关站、电站等 3 部分,主要工程量见下表。 主要工程量表 1-1序号项目名称单位合计1办公室,餐厅,仓库,机房,实验室等m257202道路Km3.73修建公路m3.824桥梁的修建与改建Cjto25露天开挖m318863856填充围堰m3370107水工混凝土m31098518碾压混凝土m38134032024 年 5 月 29 日下载后可任意编辑9喷射混凝土m31122.610钢筋t725311钢结构t41312屏幕处理ml2146013锚维护ml4457014排水维护ml226151.3 工期要求厄瓜多尔 EI Tigre 水电站项目安排在 1 月上旬开始施工, 12 月下旬主体工程完工。表 1-2 主要控制性工期序号项目及其说明施工日期1施工准备(基础设施建设,左、右岸基坑开挖) .1- .72天然河道过流(进水口、厂房基坑、导流底孔坝段基坑等开挖,厂房基础处理) .7- .63河道改道(天然河道开挖机改造,围堰施工,厂房、进水口混凝土施工,导流河道开挖机处理,开关站基础混凝土施工) .6- .84导流底孔过流(导流渠施工,底孔溢洪道混凝土施工,厂房压力钢管及出口混凝土施工,闸门安装,进水口混凝土施工,导流底孔封堵,底孔溢洪道混凝土施工) .8- .75运行(收台机组发电,导流底孔安装,安装及调试机组,第二台机组发电,导流底孔封堵) .7- .121.4 气候条件雨季:厄瓜多尔 EI Tigre 水电站项目所处地区,雨季从 12 月至次年6 月,雨季时间较长,其中 3 月、4 月降雨量最大,月平均 589.5 毫米,降雨时间长达...
