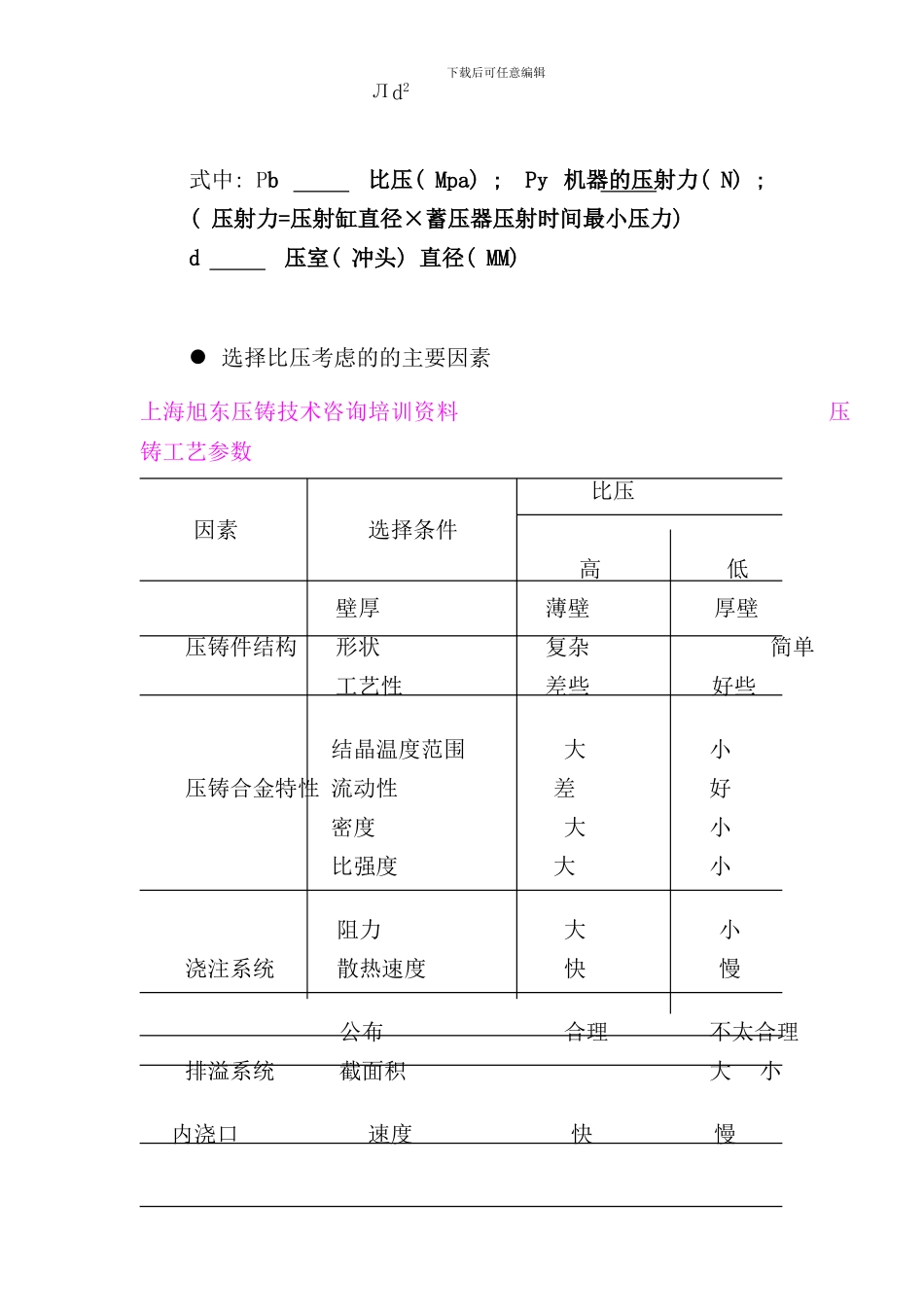

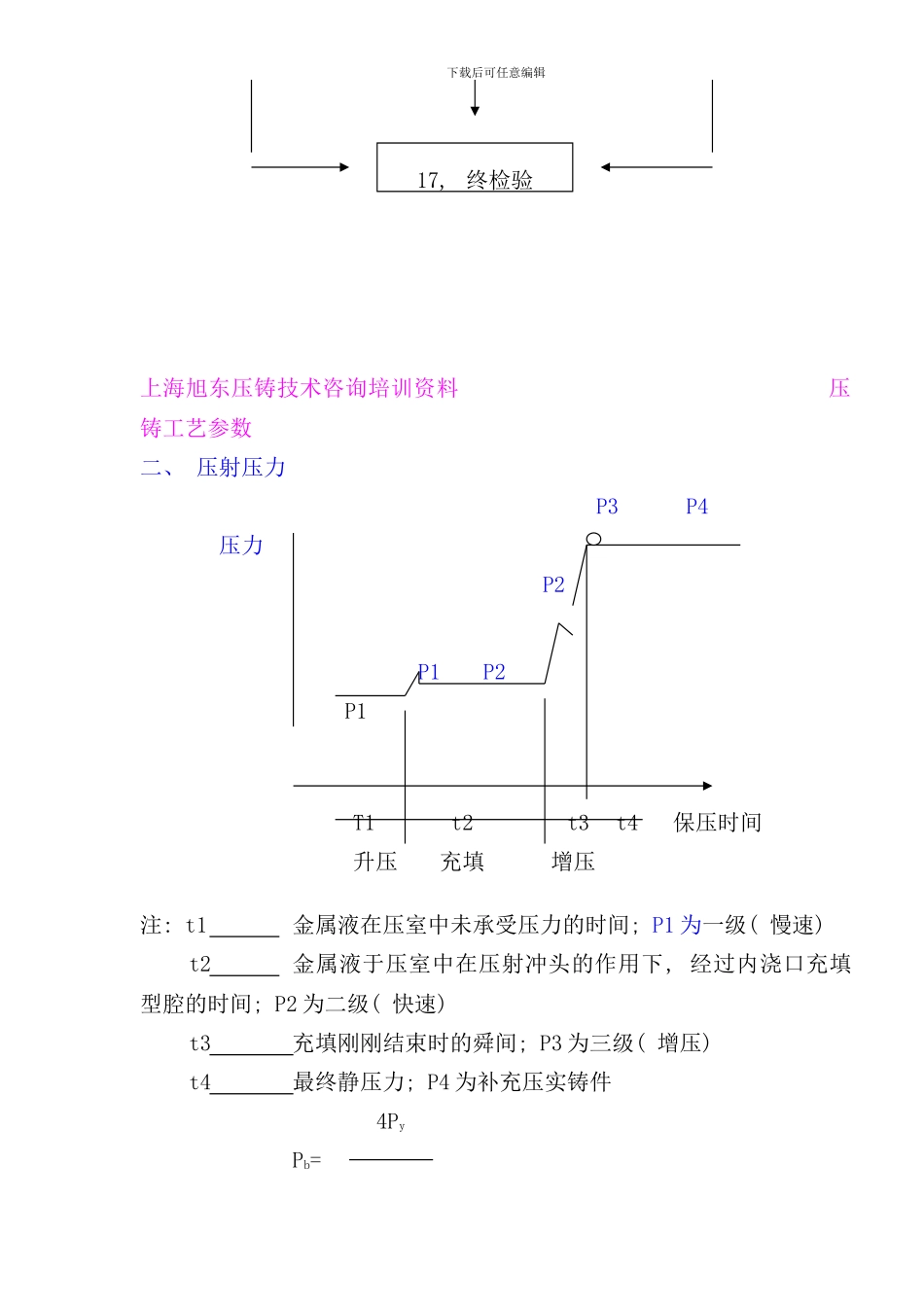

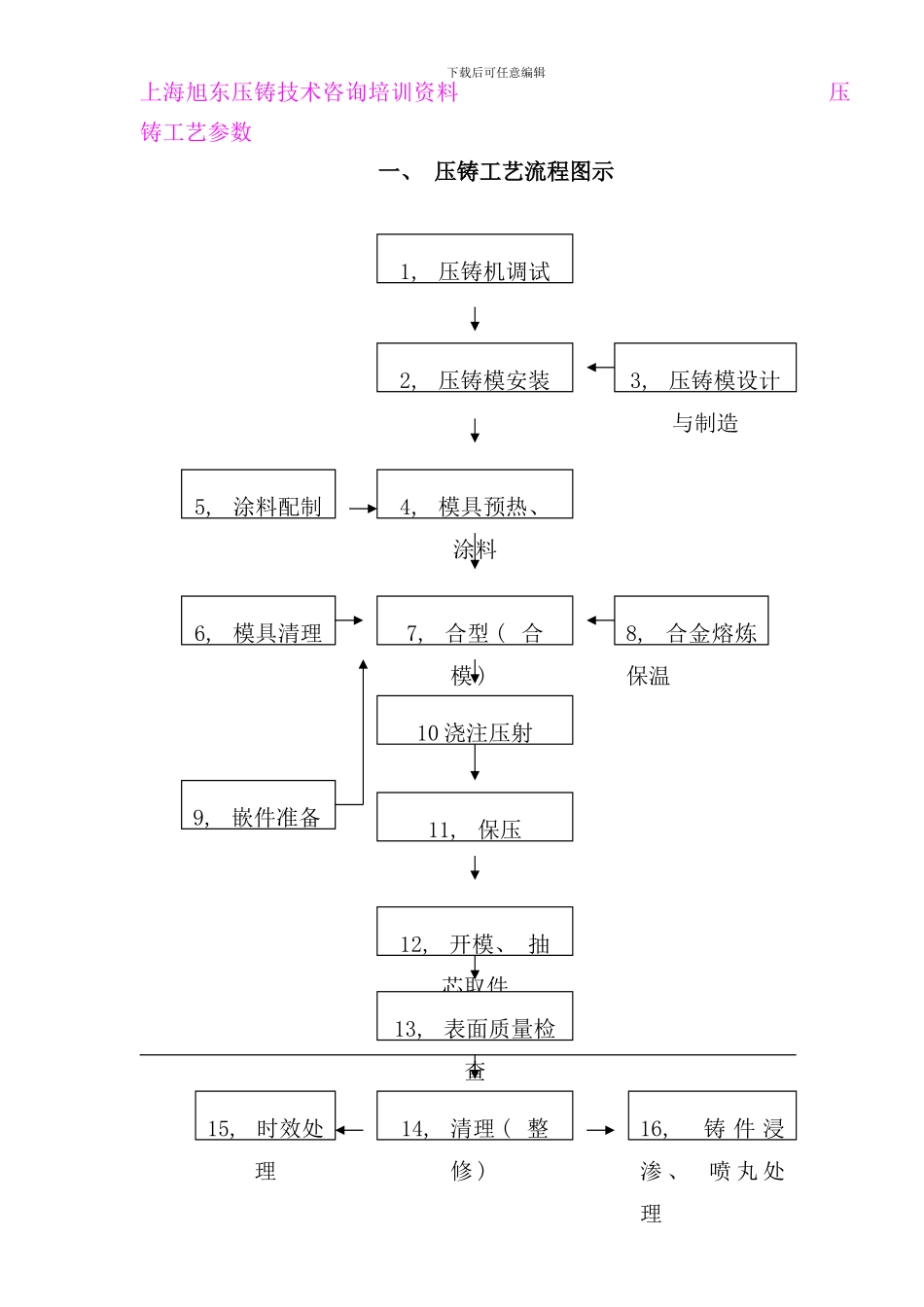

下载后可任意编辑上海旭东压铸技术咨询培训资料 压铸工艺参数一、 压铸工艺流程图示1, 压铸机调试2, 压铸模安装4, 模具预热、 涂料7, 合型 ( 合模 ) 10 浇注压射11, 保压12, 开模、 抽芯取件14, 清理 ( 整修 ) 3, 压铸模设计与制造5, 涂料配制6, 模具清理8, 合金熔炼保温9, 嵌件准备13, 表面质量检查15, 时效处理16, 铸 件 浸渗 、 喷 丸 处理下载后可任意编辑上海旭东压铸技术咨询培训资料 压铸工艺参数二、 压射压力P3 P4 压力 P2P1P2P1T1t2t3t4 保压时间升压充填增压注: t1金属液在压室中未承受压力的时间; P1 为一级( 慢速) t2金属液于压室中在压射冲头的作用下, 经过内浇口充填型腔的时间; P2 为二级( 快速) t3充填刚刚结束时的舜间; P3 为三级( 增压) t4最终静压力; P4 为补充压实铸件4PyPb=17, 终检验下载后可任意编辑 Лd2式中: Pb比压( Mpa) ; Py 机器的压射力( N) ; ( 压射力=压射缸直径×蓄压器压射时间最小压力) d压室( 冲头) 直径( MM) 选择比压考虑的的主要因素上海旭东压铸技术咨询培训资料 压铸工艺参数比压因素选择条件高低壁厚薄壁厚壁压铸件结构形状复杂 简单工艺性差些好些结晶温度范围大小压铸合金特性 流动性差好密度大小比强度大小阻力大小浇注系统散热速度快慢公布合理不太合理排溢系统截面积大小内浇口速度快慢下载后可任意编辑温度合金与压铸模具温度大小 压铸各种合金常见比压表( Mpa) 铸件壁厚≤3(mm)铸件壁厚>3(mm)合金结构简单结构复杂 结构简单 结构复杂锌合金20-3030-4040-5050-60铝硅、 铝铜合金25-35 35-4545-6060-70铝、 镁合金30-40 40-5050-6565-75镁合金30-40 40-5050-6565-80铜合金40-50 50-6060-7070-80 压力损失折算系数 K直浇道导入口截面 F1, K 值 与内浇铸口截面 F2 之比>1=1<1立式冷室压铸机 0.66-0.700.72-0.740.76-0.78卧式冷室压铸机0.88上海旭东压铸技术咨询培训资料 压铸工艺参数 压射速度下载后可任意编辑浇注金属液量占压室容积百分数(%)压射速度(cm/s)≤3030-4030-6020-30>60 10-20 高压速度计算公式: V Vh= ×[1+(n-1)×0.1]1/4Лd2T式中: Vh高速压射速度( CM/S) ; V型腔容积( CM3) ; N型腔数; D冲头直径( CM) ; T适当的充填时间。 持压时间压铸合金铸件壁厚＜2.5MM铸件壁厚＞2,5～6MM锌合金1～23～7铝合金1～23～8 镁合金1～23～8铜合金2～35～10下载...
