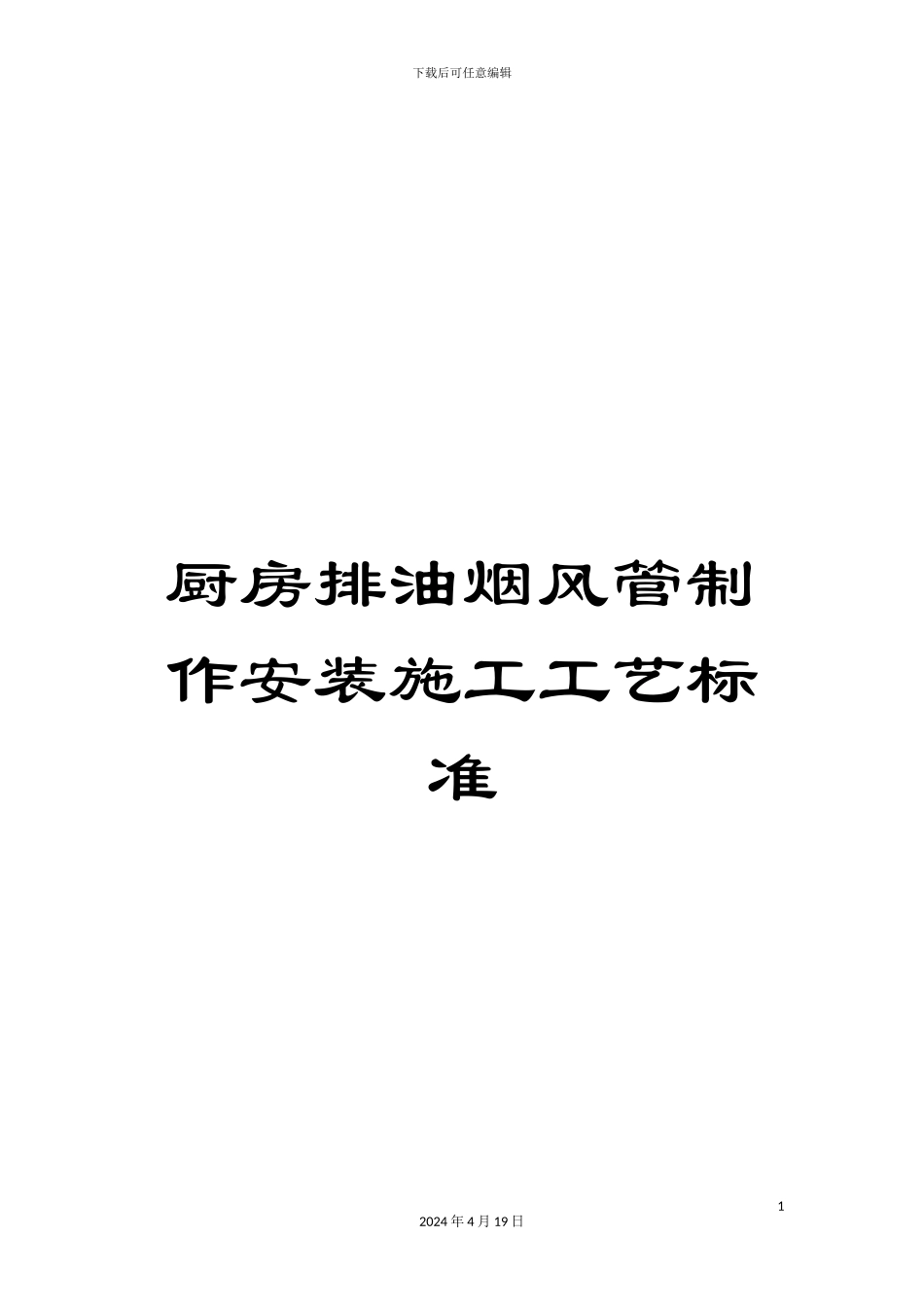

厨房排油烟风管制作安装施工工艺标准

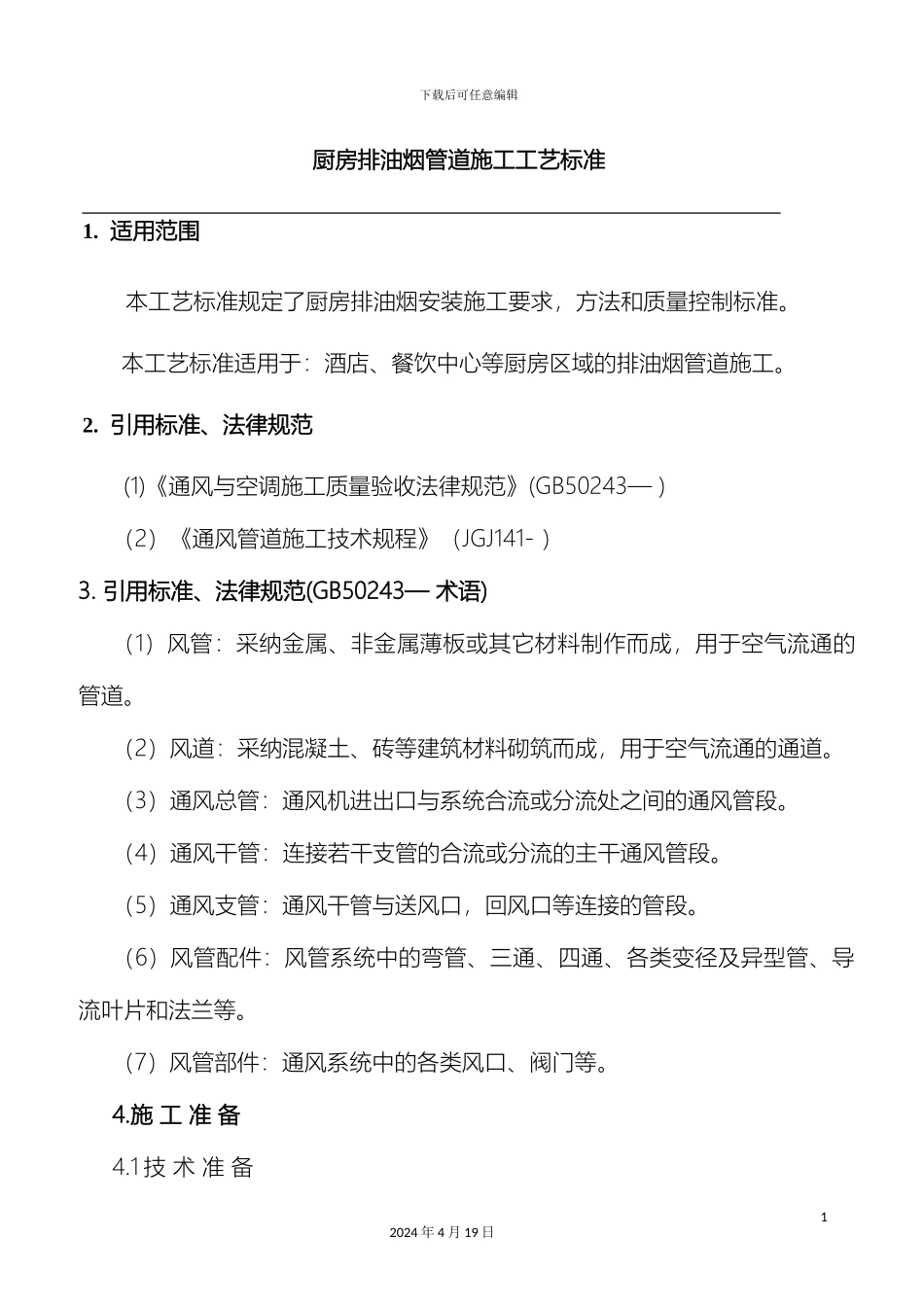

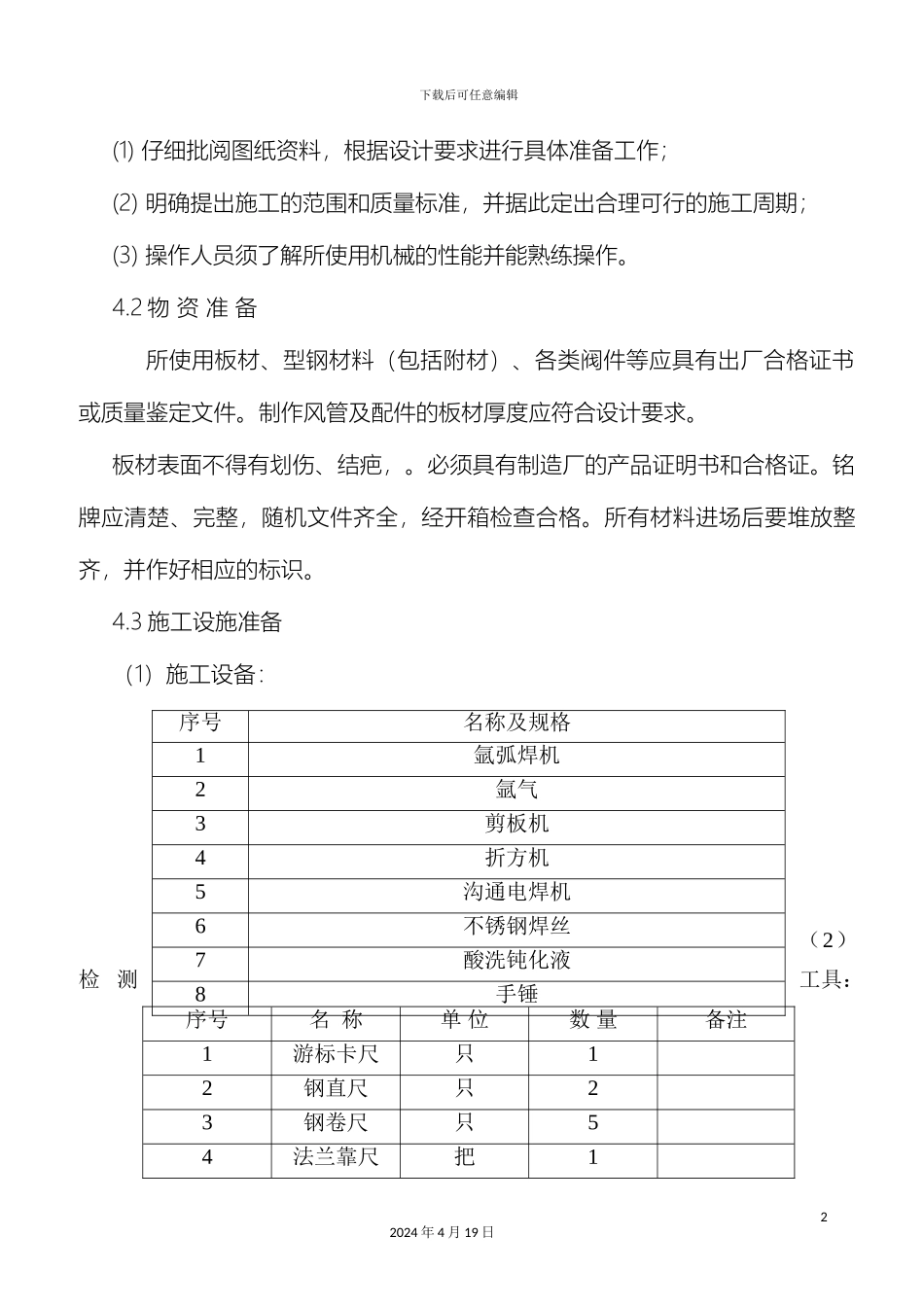

下载后可任意编辑厨房排油烟风管制作安装施工工艺标准12024 年 4 月 19 日下载后可任意编辑厨房排油烟管道施工工艺标准1. 适用范围本工艺标准规定了厨房排油烟安装施工要求，方法和质量控制标准。本工艺标准适用于：酒店、餐饮中心等厨房区域的排油烟管道施工。2. 引用标准、法律规范(1)《通风与空调施工质量验收法律规范》(GB50243— )（2）《通风管道施工技术规程》（JGJ141- ）3. 引用标准、法律规范(GB50243— 术语)（1）风管：采纳金属、非金属薄板或其它材料制作而成，用于空气流通的管道。 （2）风道：采纳混凝土、砖等建筑材料砌筑而成，用于空气流通的通道。（3）通风总管：通风机进出口与系统合流或分流处之间的通风管段。 （4）通风干管：连接若干支管的合流或分流的主干通风管段。（5）通风支管：通风干管与送风口，回风口等连接的管段。（6）风管配件：风管系统中的弯管、三通、四通、各类变径及异型管、导流叶片和法兰等。（7）风管部件：通风系统中的各类风口、阀门等。4.施 工 准 备4.1 技 术 准 备12024 年 4 月 19 日下载后可任意编辑(1) 仔细批阅图纸资料，根据设计要求进行具体准备工作；(2) 明确提出施工的范围和质量标准，并据此定出合理可行的施工周期；(3) 操作人员须了解所使用机械的性能并能熟练操作。4.2 物 资 准 备所使用板材、型钢材料（包括附材）、各类阀件等应具有出厂合格证书或质量鉴定文件。制作风管及配件的板材厚度应符合设计要求。板材表面不得有划伤、结疤，。必须具有制造厂的产品证明书和合格证。铭牌应清楚、完整，随机文件齐全，经开箱检查合格。所有材料进场后要堆放整齐，并作好相应的标识。4.3 施工设施准备（1）施工设备：（2）检 测工具：序号名 称单 位数 量备注1游标卡尺只12钢直尺只23钢卷尺只54法兰靠尺把122024 年 4 月 19 日序号名称及规格1氩弧焊机2氩气3剪板机4折方机5沟通电焊机6不锈钢焊丝7酸洗钝化液8手锤下载后可任意编辑4.4 作业条件准备（1）、熟悉图纸、法律规范等技术资料，编制并组织方案会审。确定风管横向连接时采纳翻边对接焊，翻边尺寸为 15mm，确定不锈钢薄板矩形风管的加固实行不锈钢角钢加固框加固和直角形加固相结合的方法。（2）、检查各种设备运行情况做好记录。5、施工工艺： 5.1 施工工艺流程：32024 年 4 月 19 日钢板裁剪下料加固框预制风管组对、套加制定方案角钢下料施工准备风管纵向焊接成风管横向焊接翻...
