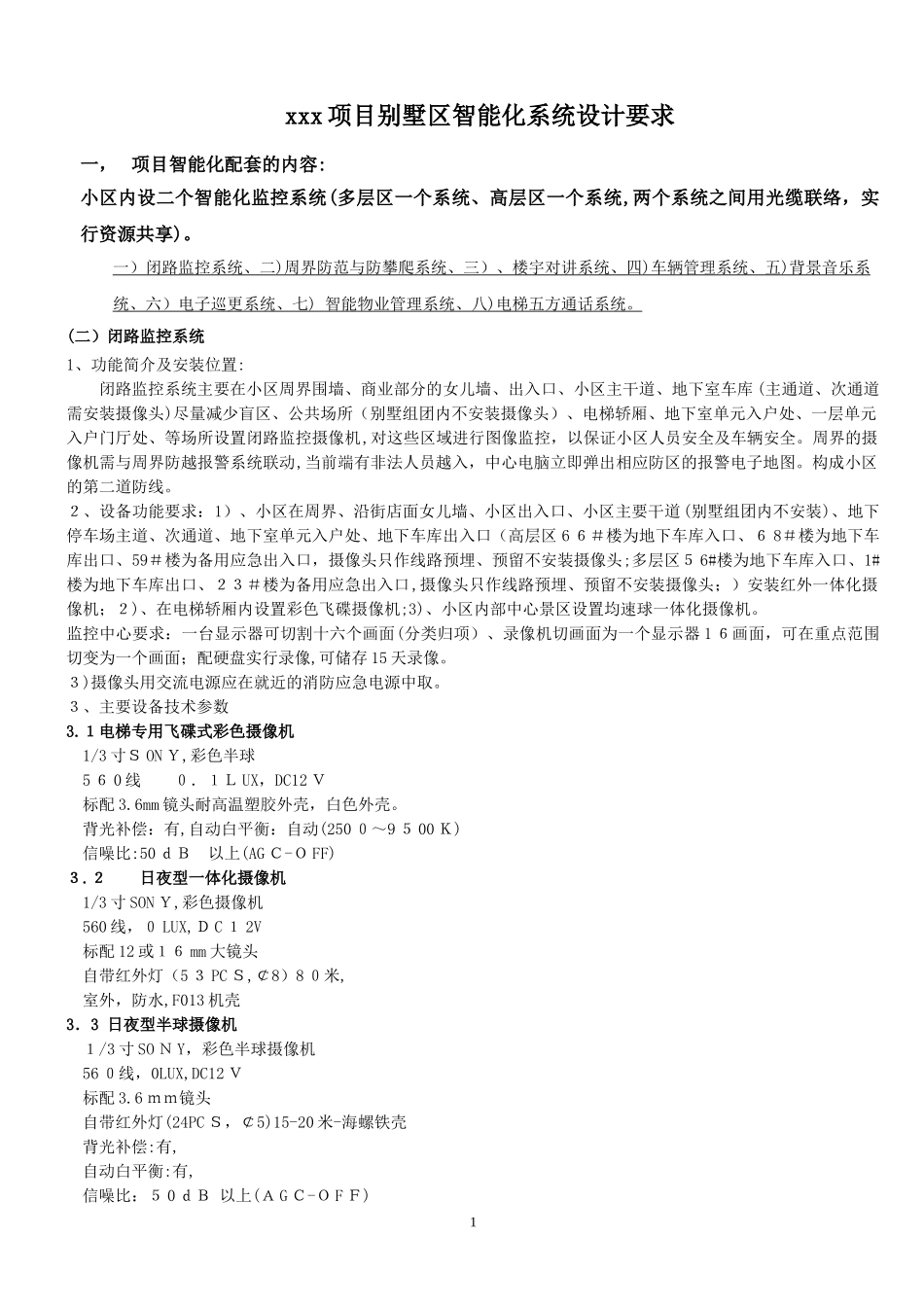

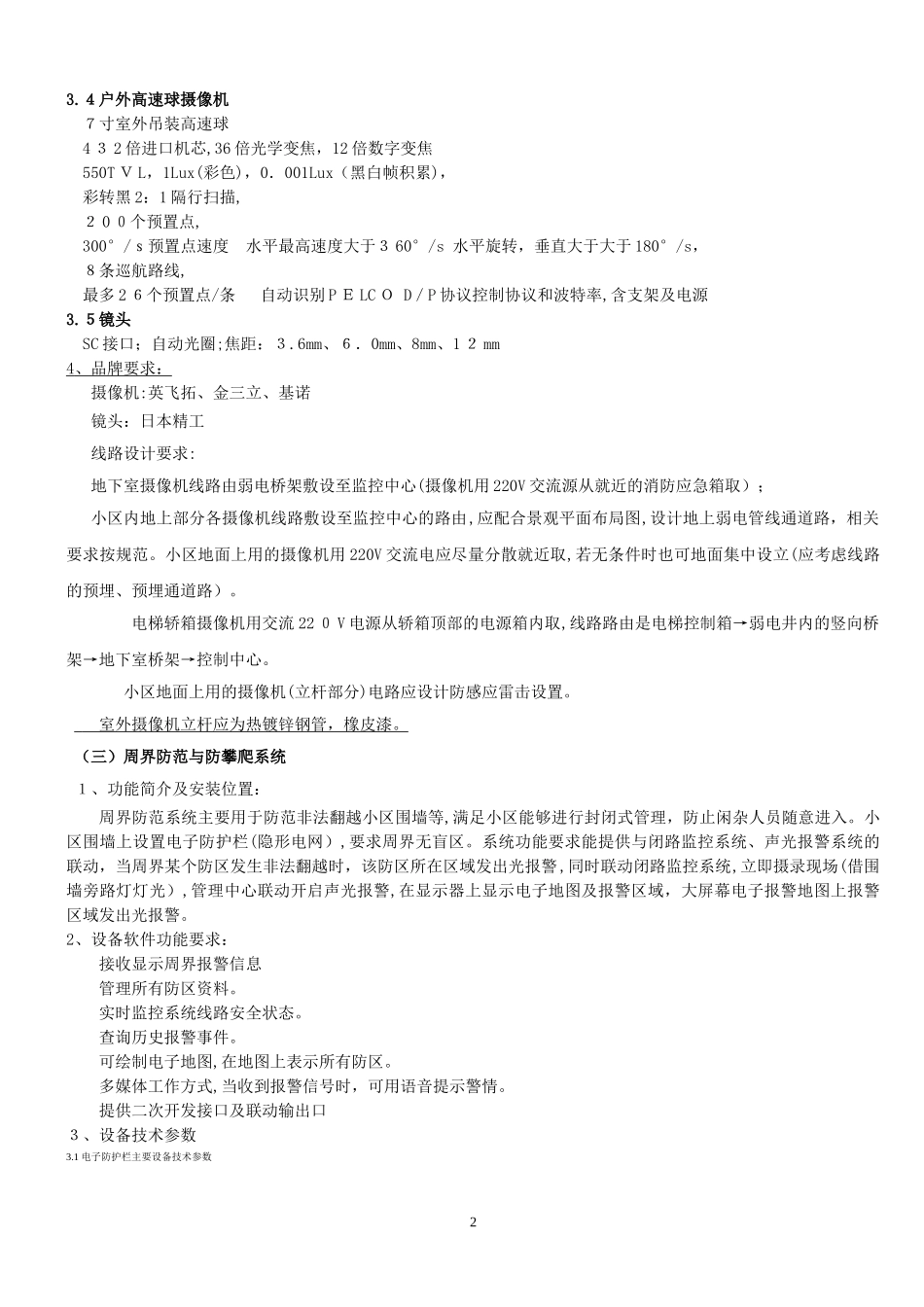

xxx项目别墅区智能化系统设计要求一，项目智能化配套的内容:小区内设二个智能化监控系统(多层区一个系统、高层区一个系统,两个系统之间用光缆联络，实行资源共享)。一）闭路监控系统、二)周界防范与防攀爬系统、三）、楼宇对讲系统、四)车辆管理系统、五)背景音乐系统、六）电子巡更系统、七)智能物业管理系统、八)电梯五方通话系统。(二）闭路监控系统1、功能简介及安装位置:闭路监控系统主要在小区周界围墙、商业部分的女儿墙、出入口、小区主干道、地下室车库(主通道、次通道需安装摄像头)尽量减少盲区、公共场所（别墅组团内不安装摄像头）、电梯轿厢、地下室单元入户处、一层单元入户门厅处、等场所设置闭路监控摄像机,对这些区域进行图像监控，以保证小区人员安全及车辆安全。周界的摄像机需与周界防越报警系统联动,当前端有非法人员越入，中心电脑立即弹出相应防区的报警电子地图。构成小区的第二道防线。２、设备功能要求：1）、小区在周界、沿街店面女儿墙、小区出入口、小区主要干道(别墅组团内不安装)、地下停车场主道、次通道、地下室单元入户处、地下车库出入口（高层区6６＃楼为地下车库入口、６8＃楼为地下车库出口、59＃楼为备用应急出入口，摄像头只作线路预埋、预留不安装摄像头;多层区５6#楼为地下车库入口、1#楼为地下车库出口、２３＃楼为备用应急出入口,摄像头只作线路预埋、预留不安装摄像头；）安装红外一体化摄像机；２)、在电梯轿厢内设置彩色飞碟摄像机;3)、小区内部中心景区设置均速球一体化摄像机。监控中心要求：一台显示器可切割十六个画面(分类归项）、录像机切画面为一个显示器1６画面，可在重点范围切变为一个画面；配硬盘实行录像,可储存15天录像。３)摄像头用交流电源应在就近的消防应急电源中取。３、主要设备技术参数3.１电梯专用飞碟式彩色摄像机1/3寸ＳONＹ,彩色半球5６0线０．１ＬUX，DC12Ｖ标配3.6mm镜头耐高温塑胶外壳，白色外壳。背光补偿：有,自动白平衡：自动(250０～9５00Ｋ)信噪比:50ｄＢ以上(AGＣ-ＯFF)３.２日夜型一体化摄像机1/3寸SONＹ,彩色摄像机560线，０LUX,ＤC１2V标配12或１６mm大镜头自带红外灯（5３PCＳ,￠8）8０米,室外，防水,F013机壳3．3日夜型半球摄像机１/3寸SOＮY，彩色半球摄像机56０线，0LUX,DC12Ｖ标配3.6ｍｍ镜头自带红外灯(24PCＳ，￠5)15-20米-海螺铁壳背光补偿:有,自动白平衡:有,信噪比：５0ｄＢ以上(ＡGＣ-ＯFＦ)13.４户外高速球摄像机７寸室外吊装高速球4３2倍进口机芯,36倍光学变焦，12倍数字变焦550TＶL，1Lux(彩色)，0．001Lux（黑白帧积累)，彩转黑2：1隔行扫描,２0０个预置点,300°/ｓ预置点速度水平最高速度大于３60°/s水平旋转，垂直大于大于180°/s，８条巡航路线,最多2６个预置点/条自动识别PＥLCＯD／P协议控制协议和波特率,含支架及电源3.５镜头SC接口；自动光圈;焦距：３.6mm、６．0mm、8mm、1２mm4、品牌要求：摄像机:英飞拓、金三立、基诺镜头：日本精工线路设计要求:地下室摄像机线路由弱电桥架敷设至监控中心(摄像机用220V交流源从就近的消防应急箱取）；小区内地上部分各摄像机线路敷设至监控中心的路由,应配合景观平面布局图,设计地上弱电管线通道路，相关要求按规范。小区地面上用的摄像机用220V交流电应尽量分散就近取,若无条件时也可地面集中设立(应考虑线路的预埋、预埋通道路）。电梯轿箱摄像机用交流22０V电源从轿箱顶部的电源箱内取,线路路由是电梯控制箱→弱电井内的竖向桥架→地下室桥架→控制中心。小区地面上用的摄像机(立杆部分)电路应设计防感应雷击设置。室外摄像机立杆应为热镀锌钢管，橡皮漆。（三）周界防范与防攀爬系统１、功能简介及安装位置：周界防范系统主要用于防范非法翻越小区围墙等,满足小区能够进行封闭式管理，防止闲杂人员随意进入。小区围墙上设置电子防护栏(隐形电网）,要求周界无盲区。系统功能要求能提供与闭路监控系统、声光报警系统的联动，当周界某个防区发生非法翻越时，该防区所在区域发出光报警,同时联动闭路监控系统,立即摄录现场(借围墙旁路灯灯光）,管理中心联动开启声光报警,在显示器上显示电子地图及报警区域，大屏幕电子报警地图上报...
