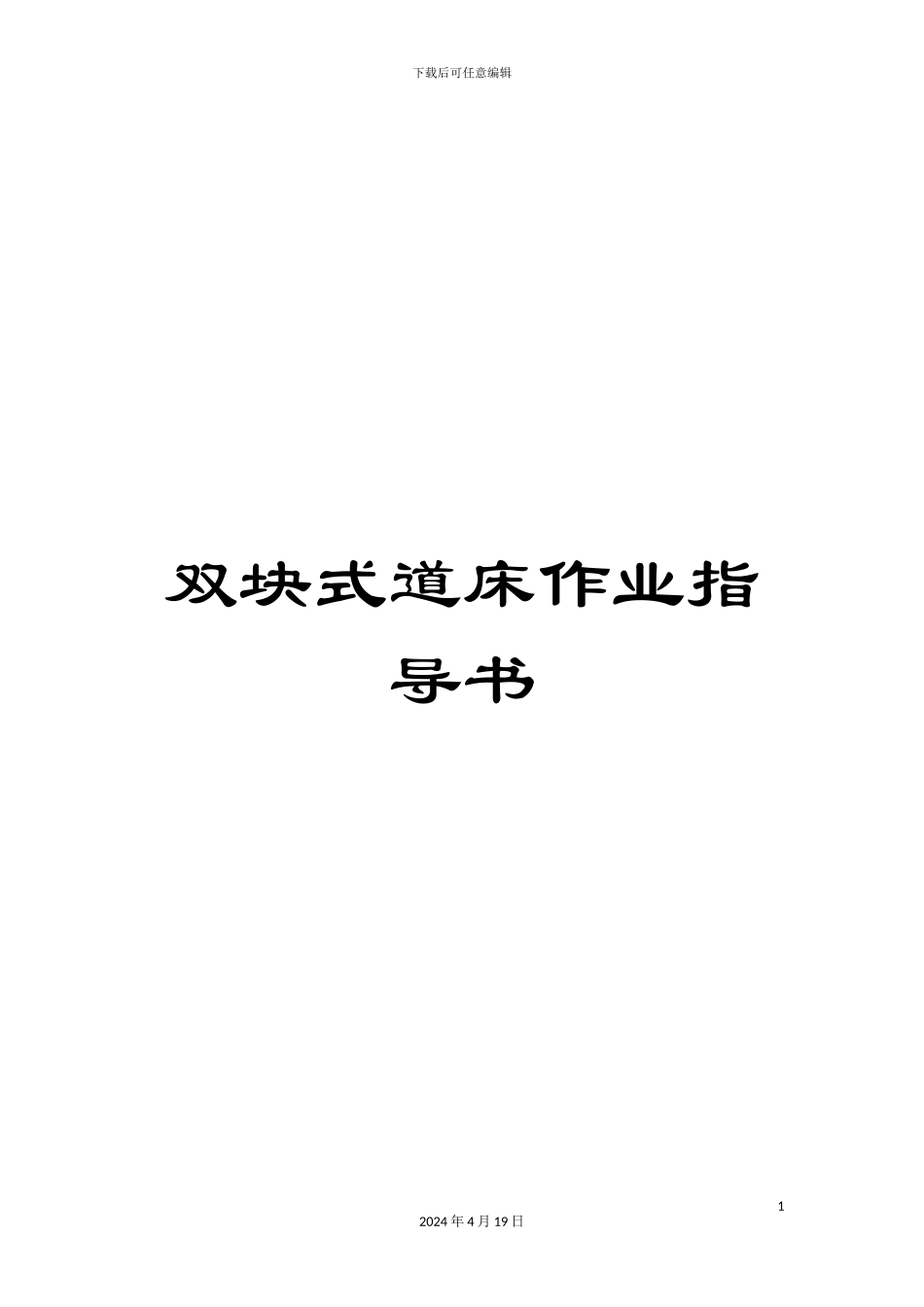

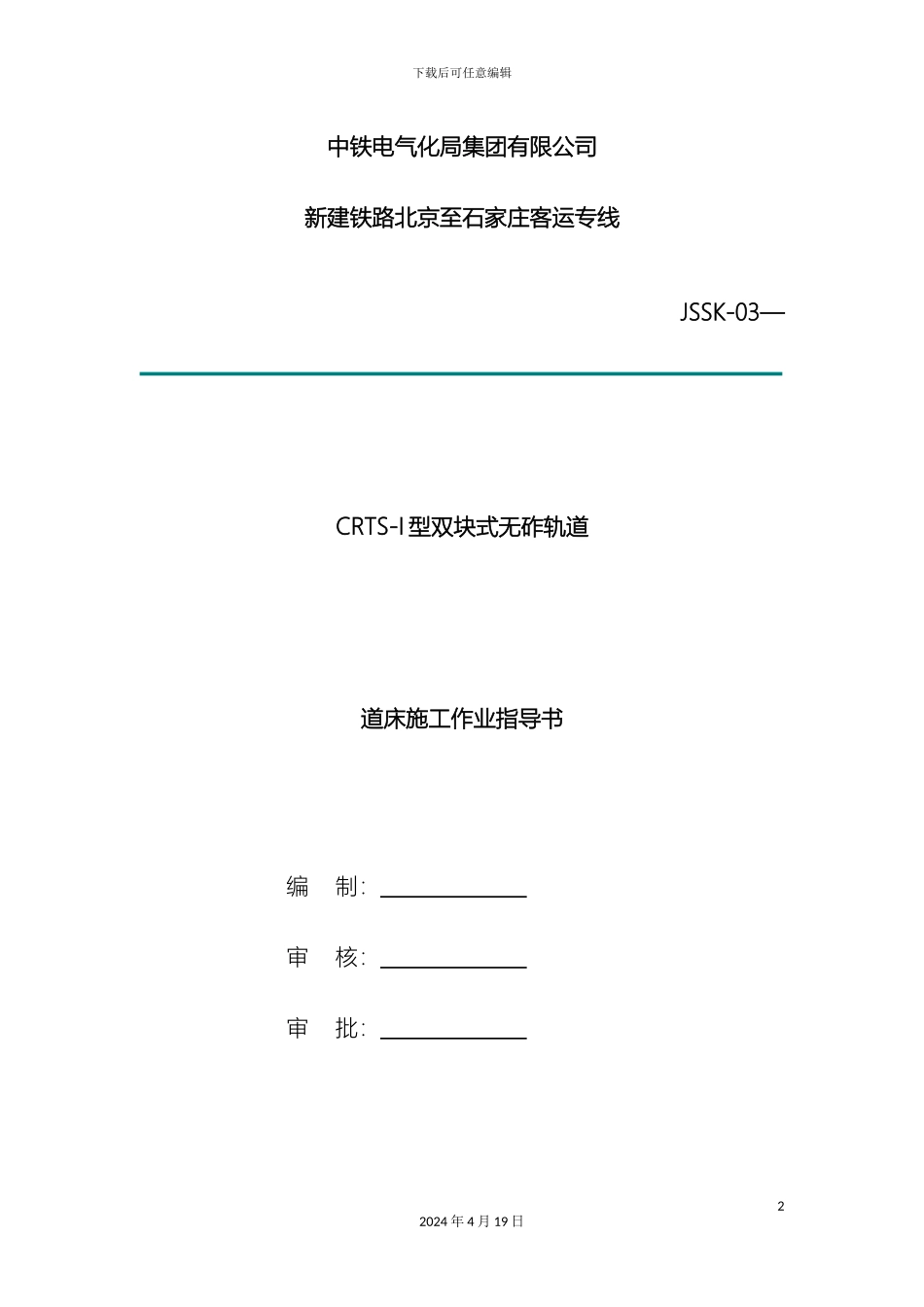

下载后可任意编辑双块式道床作业指导书12024 年 4 月 19 日下载后可任意编辑中铁电气化局集团有限公司新建铁路北京至石家庄客运专线JSSK-03—CRTS-I 型双块式无砟轨道道床施工作业指导书编 制： 审 核： 审 批： 22024 年 4 月 19 日下载后可任意编辑 - 03 - 08 发布 - 03 - 15 实施 32024 年 4 月 19 日下载后可任意编辑京石客专 JS-1 标段无砟轨道工程CRTSⅠ 型双块式无砟轨道施工作业指导书 1 适用范围适用于京石铁路客运专线 JS-1 标 CRTSⅠ 型双块式无砟轨道道床施工。2 作业准备2.1 内业技术准备1、施工前对轨道变断面里程、线路平纵断面、孔跨布置、CRTSⅠ 型双块式无砟轨道结构设计图、支座布置及曲线布置图等进行核实，确认。2、施工前认真讨论设计图纸，对图纸中的相关数据和设计说明进行核实，确认无误后再进行施工。3、原材料检验，配合比设计。4、由测量人员根据设计要求，计算，整理放样数据，为轨道粗调、精调做好准备。2.2 外业、机具准备1、施工作业层中所涉及的机具设备，逐一检查调试。2、材料到位，人员配置齐全，确保施工顺利进行。3 技术要求42024 年 4 月 19 日下载后可任意编辑3.1 铺设道床板底层钢筋：3.1.1 土工布及凹槽四周弹性垫板铺设完成，经质量检查验收合格后，根据道床板钢筋布置图在土工布上画出道床板底层钢筋及凹槽钢筋边线及钢筋位置控制点。根据钢筋网边线及控制点绑扎道床板底层钢筋和凹槽钢筋。3.2 散步轨枕，采纳人工铺设双块式轨枕3.2.1 在铺设轨枕之前，测量人员根据线路基桩在轨枕外缘位置做出标记，即在混凝土支承层或道床底座上每 10m 在轨枕外缘位置标出一个点，然后将这些点用墨线连接起来，作为散布轨枕的边线。轨枕铺设时根据图纸要求，卡控第 1 根轨枕的正确位置，然后利用人工或跨线龙门吊散枕装置铺设双块式轨枕。在轨枕布设完成后，根据图纸要求，测放出路桥过渡段处销钉位置，并用红色油漆标识在混凝土支承层上，用钻孔机钻孔，确保孔的深度和直径符合要求。3.2.2 轨枕铺设位置允许偏差±5mm，根据图纸要求在特别地段控制在 600mm-650mm 之间。3.3 组装工具轨轨排3.3.1 使用人工安装工具轨，采纳双向同步电动扭力扳手或扭52024 年 4 月 19 日下载后可任意编辑矩扳手紧固扣件，组装工具轨轨排。组装工具轨轨排时需要在每铺设 50 余米轨枕后，利用人工安装 12.5m 工具轨。采纳双向同步电动扭力扳手或扭矩扳手紧...
