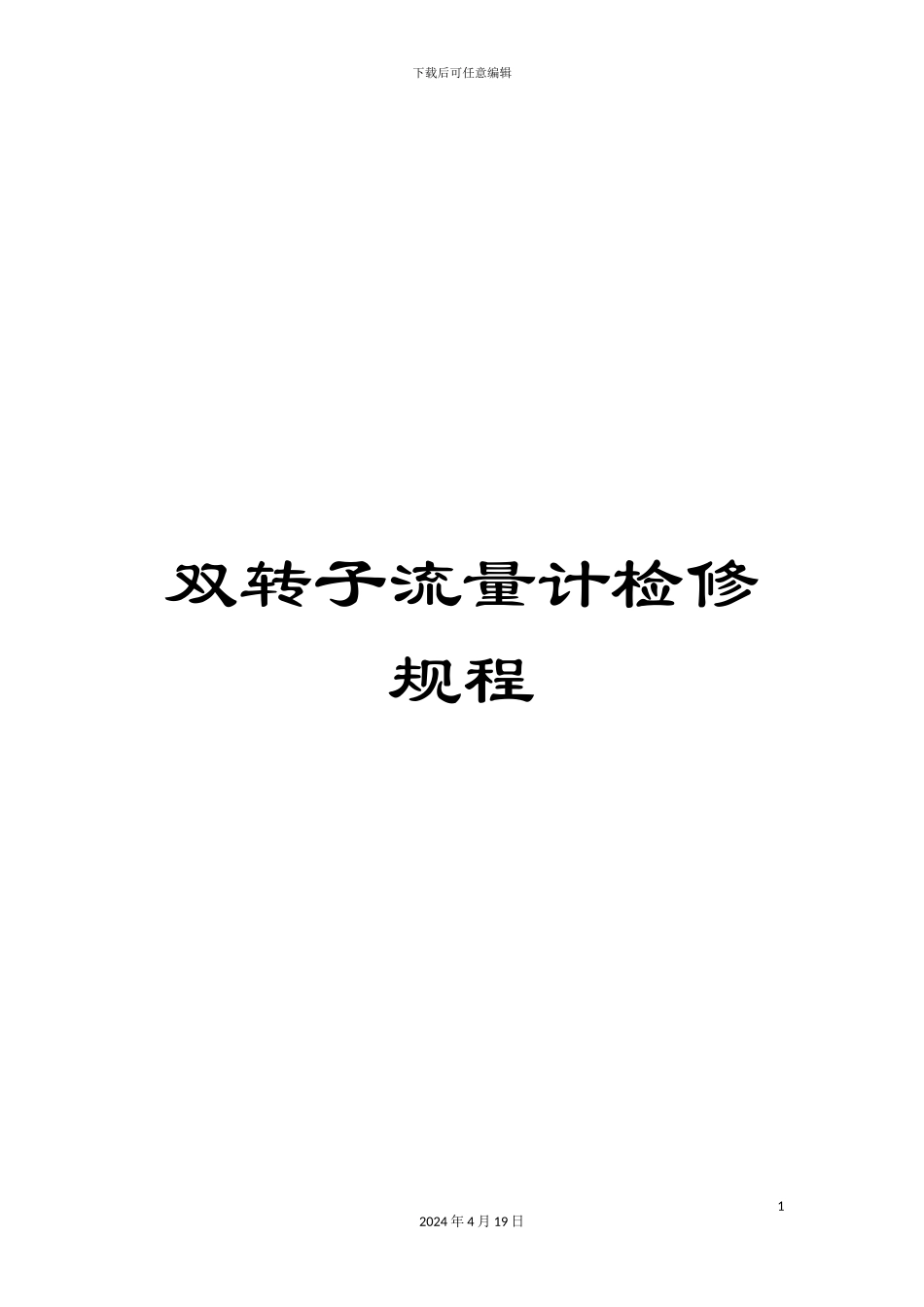

双转子流量计检修规程

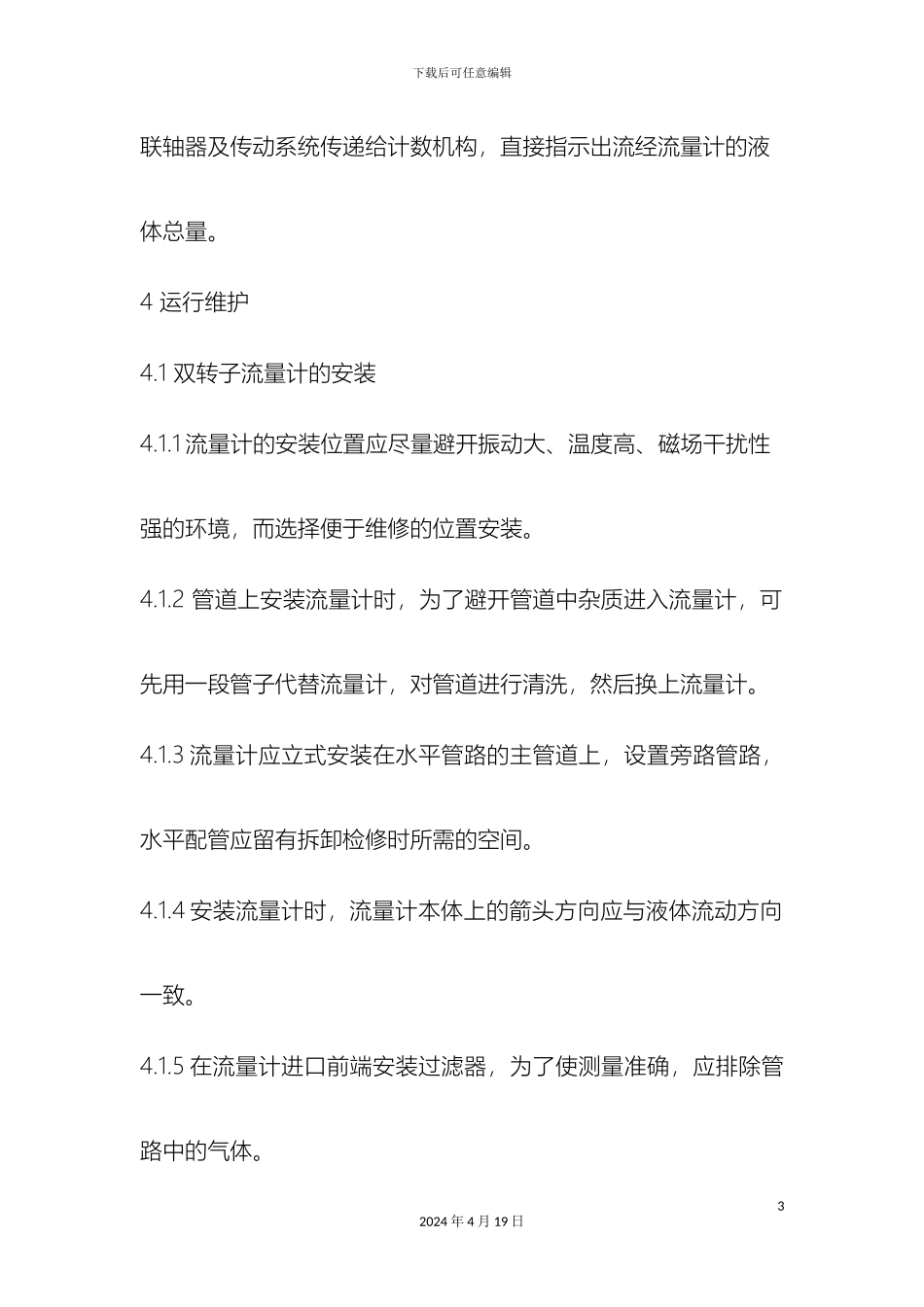

下载后可任意编辑双转子流量计检修规程12024 年 4 月 19 日下载后可任意编辑LSZ 双转子流量计检修规程1 目的 为了加强双转子流量计的维护保养和检修质量，使双转子流量计能长寿命、稳定实现测量作用，特制定本规程。2 适用范围 适用于公司中用于生产过程自动控制的 LSZ 型双转子流量计的维护、保养、检修。3 LSZ 型双转子流量计的工作原理 双转子流量计的计量室由内壳体和一对螺旋转子及上下盖板等组成，它们之间形成若干个已知体积的空腔作为流量计的计量单元。流量计的转子靠其进、出口处的微小压差推动旋转，并不断地将进口的液体经空腔计量后送到出口，转子将转动次数经密封22024 年 4 月 19 日下载后可任意编辑联轴器及传动系统传递给计数机构，直接指示出流经流量计的液体总量。4 运行维护4.1 双转子流量计的安装4.1.1 流量计的安装位置应尽量避开振动大、温度高、磁场干扰性强的环境，而选择便于维修的位置安装。4.1.2 管道上安装流量计时，为了避开管道中杂质进入流量计，可先用一段管子代替流量计，对管道进行清洗，然后换上流量计。4.1.3 流量计应立式安装在水平管路的主管道上，设置旁路管路，水平配管应留有拆卸检修时所需的空间。4.1.4 安装流量计时，流量计本体上的箭头方向应与液体流动方向一致。4.1.5 在流量计进口前端安装过滤器，为了使测量准确，应排除管路中的气体。32024 年 4 月 19 日下载后可任意编辑4.1.6 调节流量的阀门应安装在流量计的下游侧。4.1.7 流量计现场安装不便于读数时，可拆下表头紧固螺钉，旋转表头到便于读数的位置，固紧螺钉。4.1.8 新管线做水压试验时须关闭流量计前、后的阀门，避开水进流量计。假如水进入流量计，放水后残留的水和空气会腐蚀流量计内部零件，导致流量计转动部件锈死和大大降低流量计精度及使用寿命。4.2 双转子流量计投入运行4.2.1 双转子误差曲线校正，一般容积式流量计生产厂家，在检定液体流量计时采纳的液体一般为：柴油、机油、水。而实际使用中被计量的流体就千变万化，往往实际使用的流体黏度与流量计检定时的流体黏度有较大差异造成流量计的误差曲线偏移，因此有必要进行流量计的误差曲线修正。42024 年 4 月 19 日下载后可任意编辑4.2.4 双转子流量计在投用时要缓慢开启阀门。4.2.3 日常巡检过程中检查双转子流量计是否转动正常，有无噪声，能否正确反映实际流量，表头显示和累计是否正确。4.2.4 在使用过程中需要改变电子表头...
