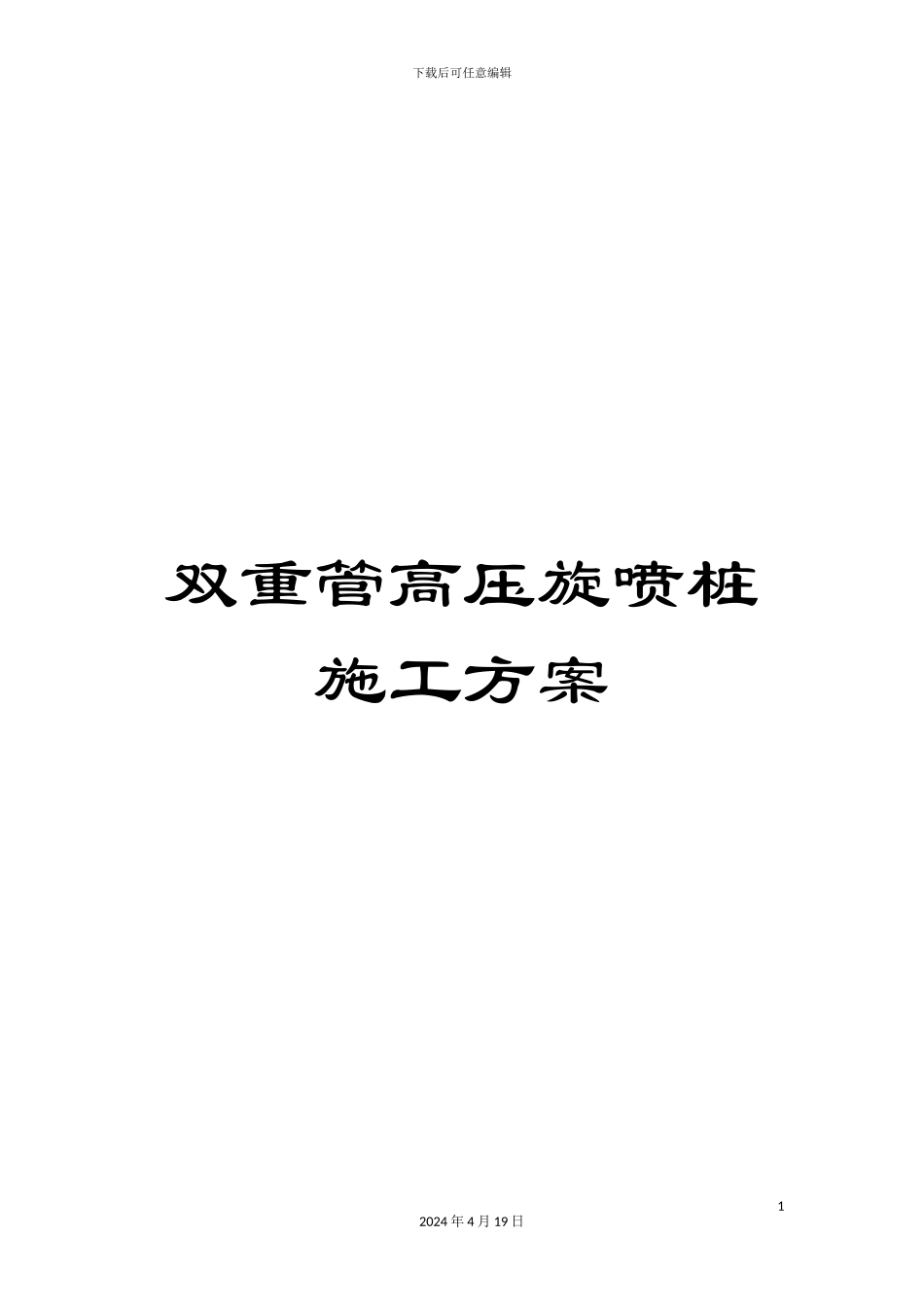

双重管高压旋喷桩施工方案

下载后可任意编辑双重管高压旋喷桩施工方案12024 年 4 月 19 日下载后可任意编辑双重管高压旋喷桩施工方案一、工程概况 欢悦西城基坑支护工程南面边坡，由于南面边坡底部存在淤泥质土质，导致边坡不稳定，为保证坡顶施工车辆安全通行，经建设单位、设计单位、施工单位相关人员共同讨论，决定采纳高压旋喷注浆法加固边坡地基。二、旋喷桩设计本 工 程 旋 喷 桩 采 纳 双 重 管 高 压 旋 喷 桩 径 Φ500 ， 拟 采 纳1.5*1.5m 布孔，工作压力大于 25Mpa、流量大于 30L/min、水灰比为 0.7~1.0，每米桩长水泥用量 200~250kg。本工程旋喷桩共 280 根，按桩长分为两种：1）东段 60m 范围土质分层情况为杂填土 2.0~3.0m 厚，其余为粘土层，拟采纳 1.5*1.5m 布孔，孔深以进入粘土层 1.5m 以上为准； 2）西段 60m 范围土质分层情况为分层压实回填土 5.0~6.0m厚，下方为淤泥质土层，再下为岩石，拟采纳 1.5*1.5m 布孔，孔深以到达岩石面为准； 三、施工部署22024 年 4 月 19 日下载后可任意编辑（一）进场准备因本工程施工区域道路恶劣，如遇雨水天气易出现洼地，为机械进场和后续材料进场增加了很大难度，关于基坑道路需要建设单位配合解决，同时提供三块施工场地：1）基坑南面边坡中间位置，以堆置及摆放挂网喷锚所需材料及设备，便于完成南面东侧约 60 米范围的工作面。2）基坑南面边坡靠西位置，以堆置及摆放挂网喷锚所需材料及设备，便于完成南面西侧约 60 米范围的工作面。 3）基坑南面边坡中间位置，以搭建高压喷射注浆后台工作平台以及摆放水泥材料，便于完成南面高压喷射注浆工作面。（二）施工工序 挂网喷锚和旋喷桩机作业交叉进行：首先进行挂网喷锚作业，从东往西完成 30 米范围工程后，旋喷桩机进入施工区域后从基坑南面坡顶从东往西侧完成整个加固区旋喷桩。钻机就位：钻头对准孔位中心，为保证钻孔的垂直度，钻机应做好水平校正，使其钻杆轴线与钻孔垂直对准中心位置。1.钻孔：在钻孔 前要检查管路是否畅通，密封圈完好无损，丝口连接严紧。插管到达地层预定的深度，先作高压试喷，调整参32024 年 4 月 19 日下载后可任意编辑数到达要求方可进行喷浆作业。为防止泥浆堵塞喷嘴，边射水边插管，水压不超过 1Mpa。2.喷射作业：喷浆作业时，必须时刻检查注浆流量、压力，旋转提升速度等。由下而上进行喷射注浆时，注浆管分段提升的搭接长度不得小于 100mm。3.冲洗：当喷射...
