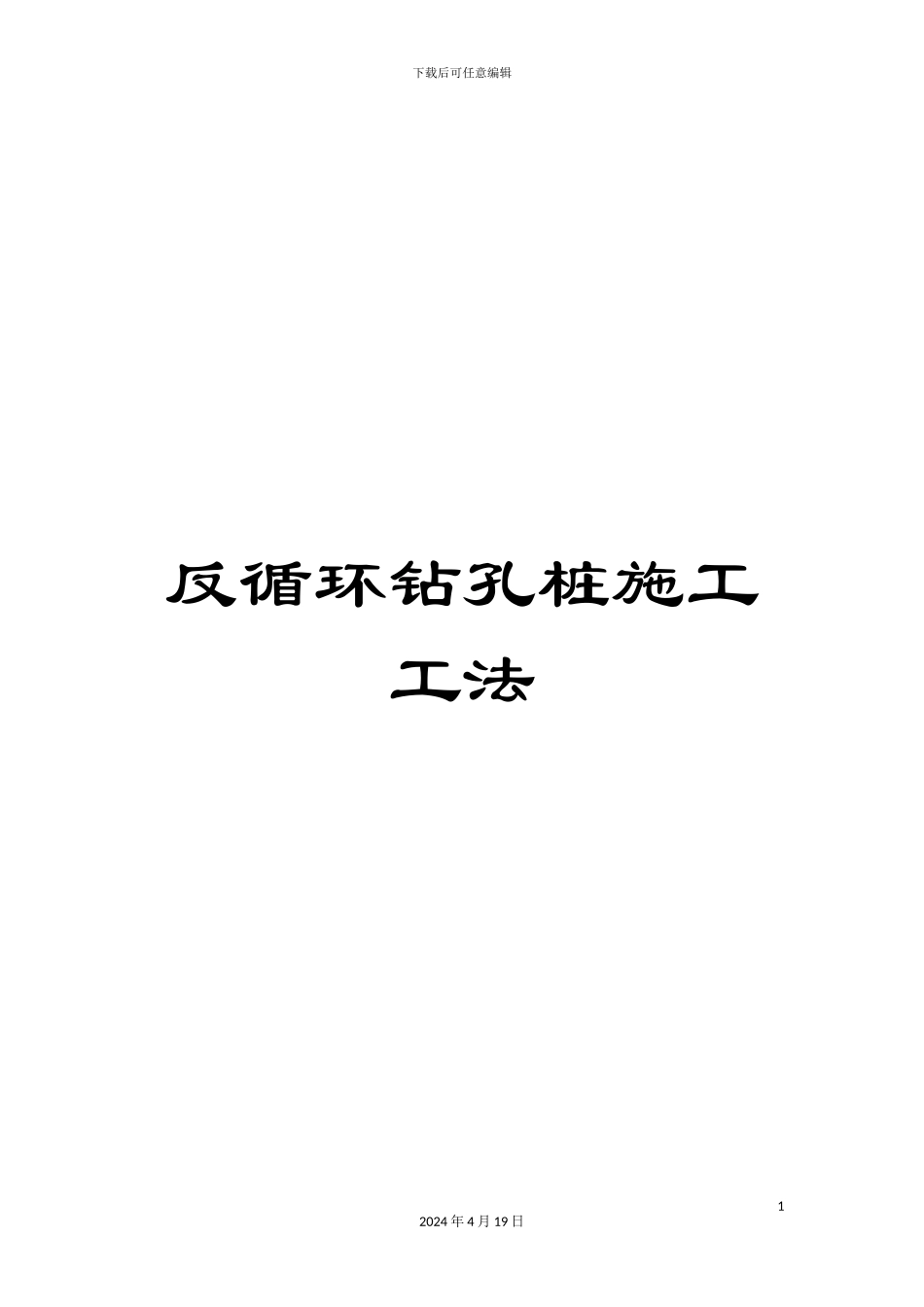

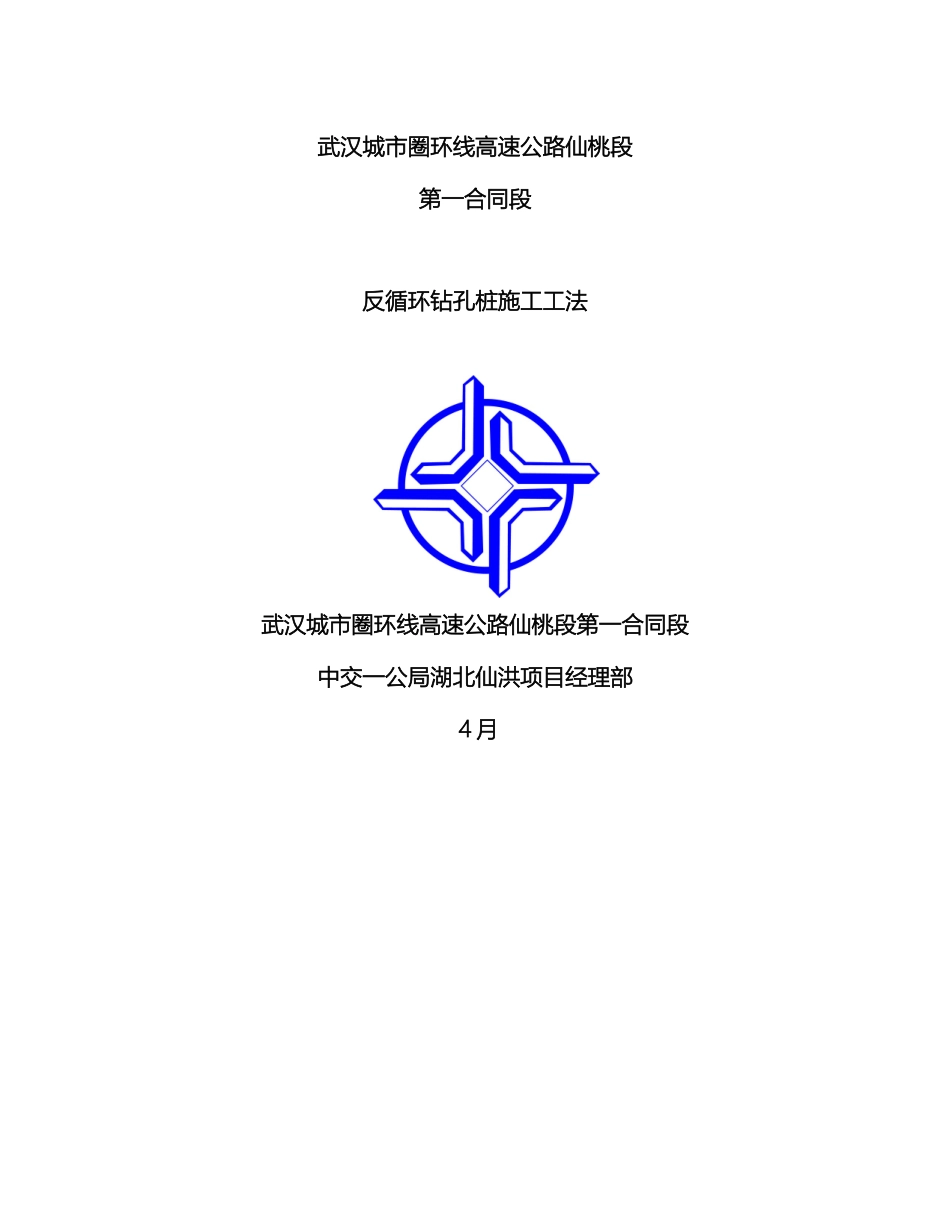

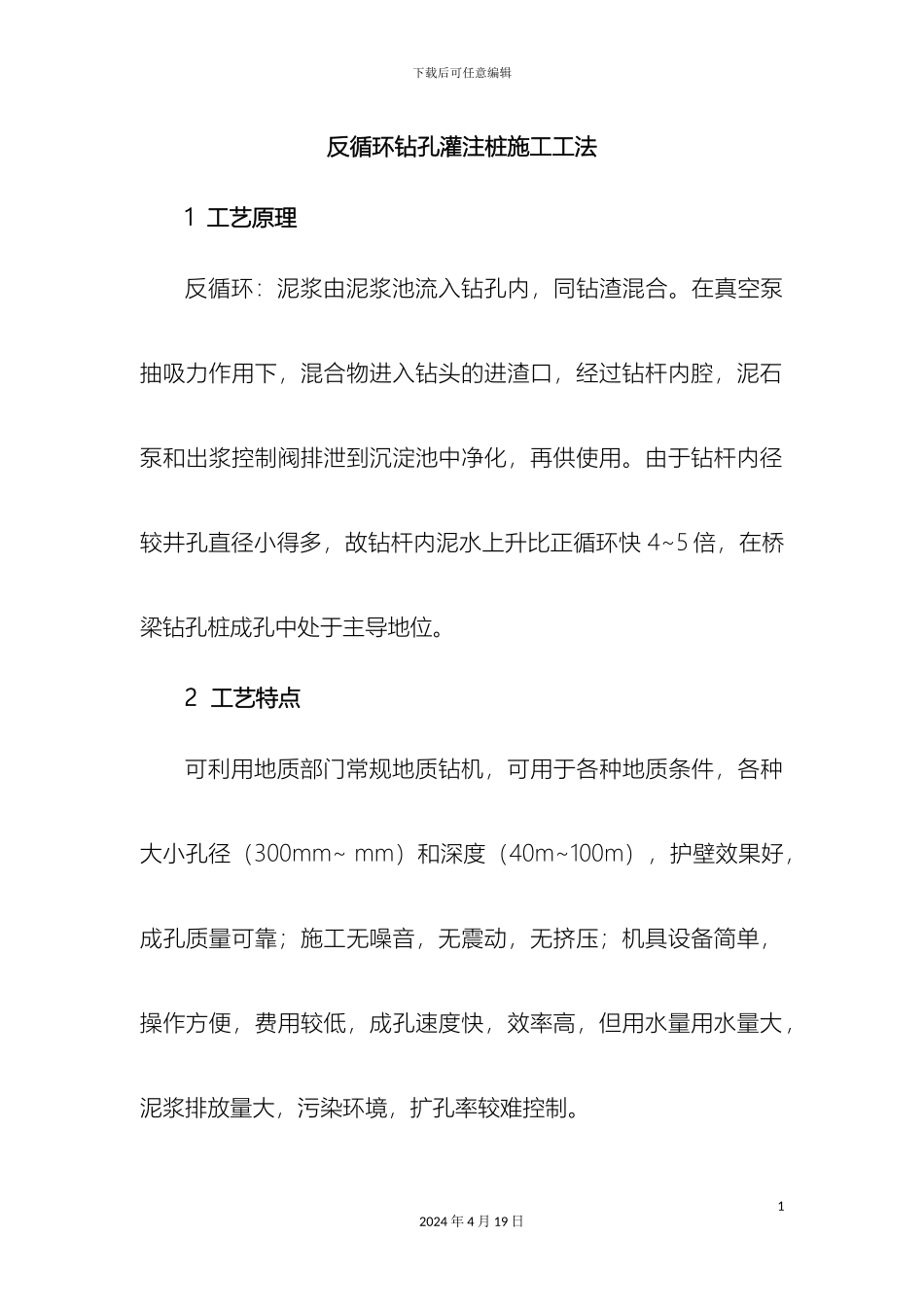

下载后可任意编辑反循环钻孔桩施工工法12024 年 4 月 19 日武汉城市圈环线高速公路仙桃段第一合同段 反循环钻孔桩施工工法武汉城市圈环线高速公路仙桃段第一合同段中交一公局湖北仙洪项目经理部 4 月下载后可任意编辑反循环钻孔灌注桩施工工法1 工艺原理反循环：泥浆由泥浆池流入钻孔内，同钻渣混合。在真空泵抽吸力作用下，混合物进入钻头的进渣口，经过钻杆内腔，泥石泵和出浆控制阀排泄到沉淀池中净化，再供使用。由于钻杆内径较井孔直径小得多，故钻杆内泥水上升比正循环快 4~5 倍，在桥梁钻孔桩成孔中处于主导地位。2 工艺特点可利用地质部门常规地质钻机，可用于各种地质条件，各种大小孔径（300mm~ mm）和深度（40m~100m），护壁效果好，成孔质量可靠；施工无噪音，无震动，无挤压；机具设备简单，操作方便，费用较低，成孔速度快，效率高，但用水量用水量大，泥浆排放量大，污染环境，扩孔率较难控制。12024 年 4 月 19 日下载后可任意编辑3 适用范围适用于地下水位较高的软、硬土层，如淤泥、黏性土、砂土、软质岩等土层应用。4 施工机具设备 4.1 机械设备性能参数HG-200 型（8 寸）钻孔直径≤3m钻孔深度150m柴油发电机（功率）100KW主轴动力22KW泥浆泵动力37KW主轴转速8 转/分通孔直径2500mm主轴扭距4 N.m泥浆泵抽量420m3/h提升能力3000 公斤(单绳)钢丝绳规格ф16×6×37钢丝绳容量50m钻杆双头丝扣罗纹连接ф220×2m钻塔高度6m整机轮廓（长×宽×高）8m×2.5m×2.7m主机重量17.5T4.2 测量仪器的配备 4.2.1 测量仪器 （1）J2经纬仪 （2）SD3水准仪 （3）50m 钢卷尺22024 年 4 月 19 日下载后可任意编辑 4.2.2 泥浆测试仪器（1）波美仪 （2）粘度仪 （3）浮筒切力仪 （4）PH 试纸 （5）含砂率仪 （6）100ml 量筒 （7）滤纸4.3 施工所需机械（1）8 寸反循环钻机机一台；（2）砼搅拌和灌注设备；（3）钢筋骨架加工机械；（4）造浆和清孔排水设备；（5）钢筋笼吊放机； （6）土方清理机械。5 材料5.1 砂宜选用含泥量不大于 3—5%的中粗砂。5.2 粗骨料可选用卵石或碎石，最大粒径应不大于 30mm，并不大于钢筋间最小间距的 1/3。32024 年 4 月 19 日下载后可任意编辑 5.3 泥浆制作材料（1）膨润土（2）粘土，塑性指数 Ip大于 17，小于 0.005mm 的粘粒含量大于 50%。5.4 泥浆的性能指标（1）比重 r 为 1.15—1.2（2）粘度 T 为大于 18s（3）静切力 θ 为 25（m...
