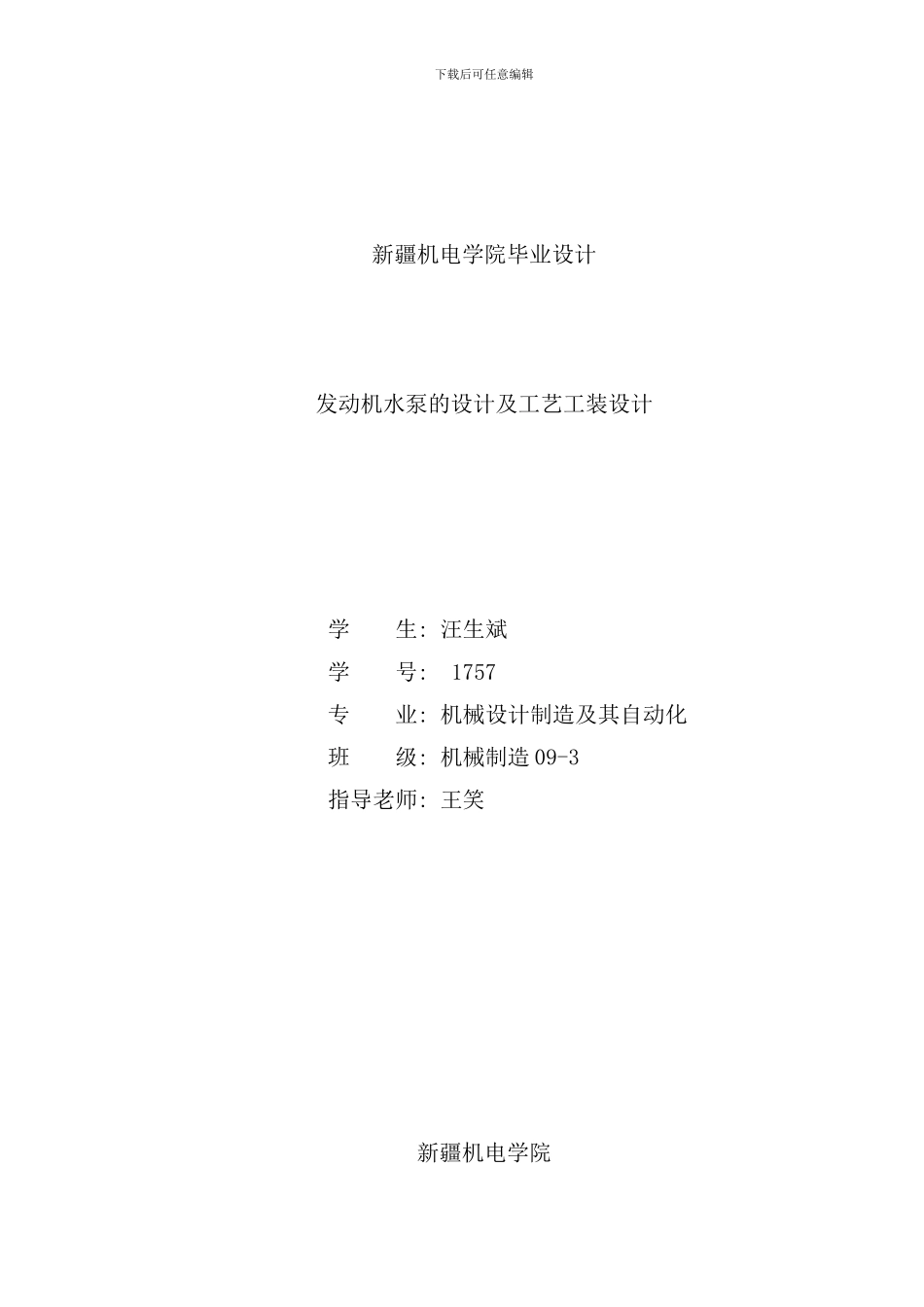

下载后可任意编辑新疆机电学院毕业设计 发动机水泵的设计及工艺工装设计学 生: 汪生斌学 号: 1757专 业: 机械设计制造及其自动化班 级: 机械制造 09-3指导老师: 王笑 新疆机电学院二 OO 九年六月新 疆 机 电 学 院毕业设计( 论文) 任务书设计( 论文) 题目: 发动机水泵的设计及工艺工装设计学院: 机械工程系 专业 机械制造与自动化 班级: 机自 093 班 学号: 1757 学生: 汪生斌 指导老师: 王笑 接受任务时间 .1.1 教研室主任 ( 签名) 系主任 ( 签名) 1．毕业设计( 论文) 的主要内容及基本要求( 1) 基本设计参数① 490 型柴油机。② 生产方式: 批量生产。( 2) 主要内容及其本要求① 测绘发动机水泵并进行设计计算, 完成装配图拆画全部零件的零件图。② 确定加工方法、 制定加工工艺、 编制加工工序卡。③ 完成加工泵体装轴承的孔的工装设计。④ 完成水泵的三维实体造型。编写设计说明书。2．指定查阅的主要参考文献及说明①《机械制造工艺手册》下载后可任意编辑②《机械制造技术基础》 ③《夹具设计》3．进度安排设计( 论文) 各阶段名称起 止 日 期1查阅资料, 了解发动机水泵的功能以及加工制造的基础3 月 5 日—3 月 15 日2完成水泵的设计计算和全套零件图、 装配图的绘制3 月 16 日—4 月 10 日3确定加工方法、 制定加工工艺、 完成工装设计4 月 11 号—5 月 25 号5设计图纸与说明书的的校对6 月 2 日—6 月 5 日下载后可任意编辑摘 要本次设计是对发动机水泵的设计及工艺工装设计。共分为 章, 水泵的设计: 包括水泵的设计参数流量、 扬程( 扬程近似等于压力) 、 转速, 设计水泵的轴、 叶轮、 泵体、 等部件, 然后对其部件进行校核。水泵泵体的工艺规程设计由加工工艺原则可知, 对所加工工艺的部件的零件图的加工等级, 经济精度、 来确定加工方法, 如端面的车, 孔的钻、 镗等加工方法及加工工序的确定, 选择加工设备与工艺装备及确定切削用量时间定额。工装方面主要是根据工艺的加工程度, 经济, 方便情况来确定所用夹具的类型, 选择定位元件, 误差等方面设计计算。并附有相关的设计尺寸图示, 零件图等。本设计虽以加工工艺, 工装为主, 但对泵的设计也作了详细的说明, 本设计在设计内容中所涉及的问题比较详细的说明计算, 关键词 叶轮, 泵轴, 蜗壳, 加工工艺, 专用夹具, 定位, 夹紧, 误差 ABSTRACTThe e...
