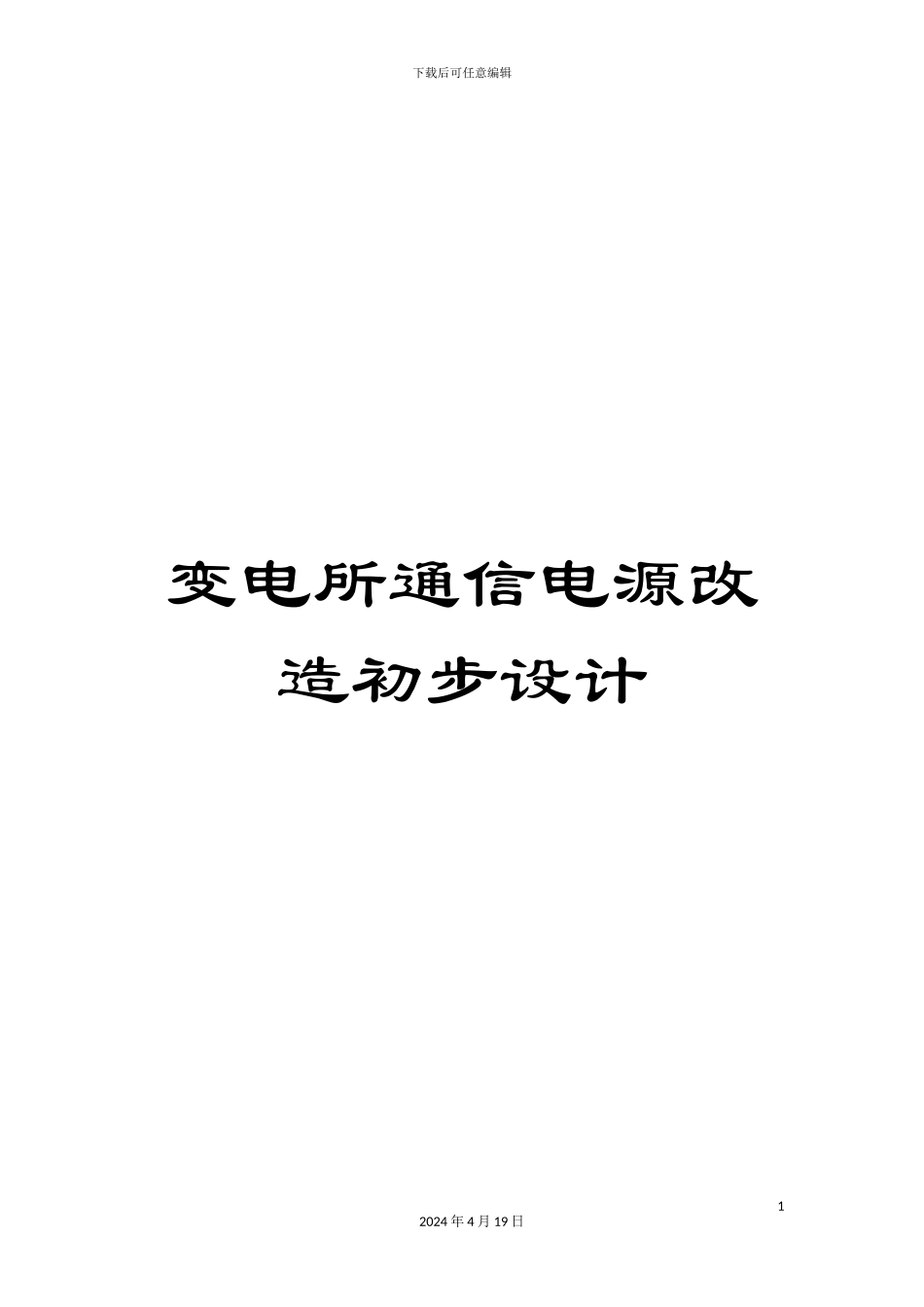

变电所通信电源改造初步设计

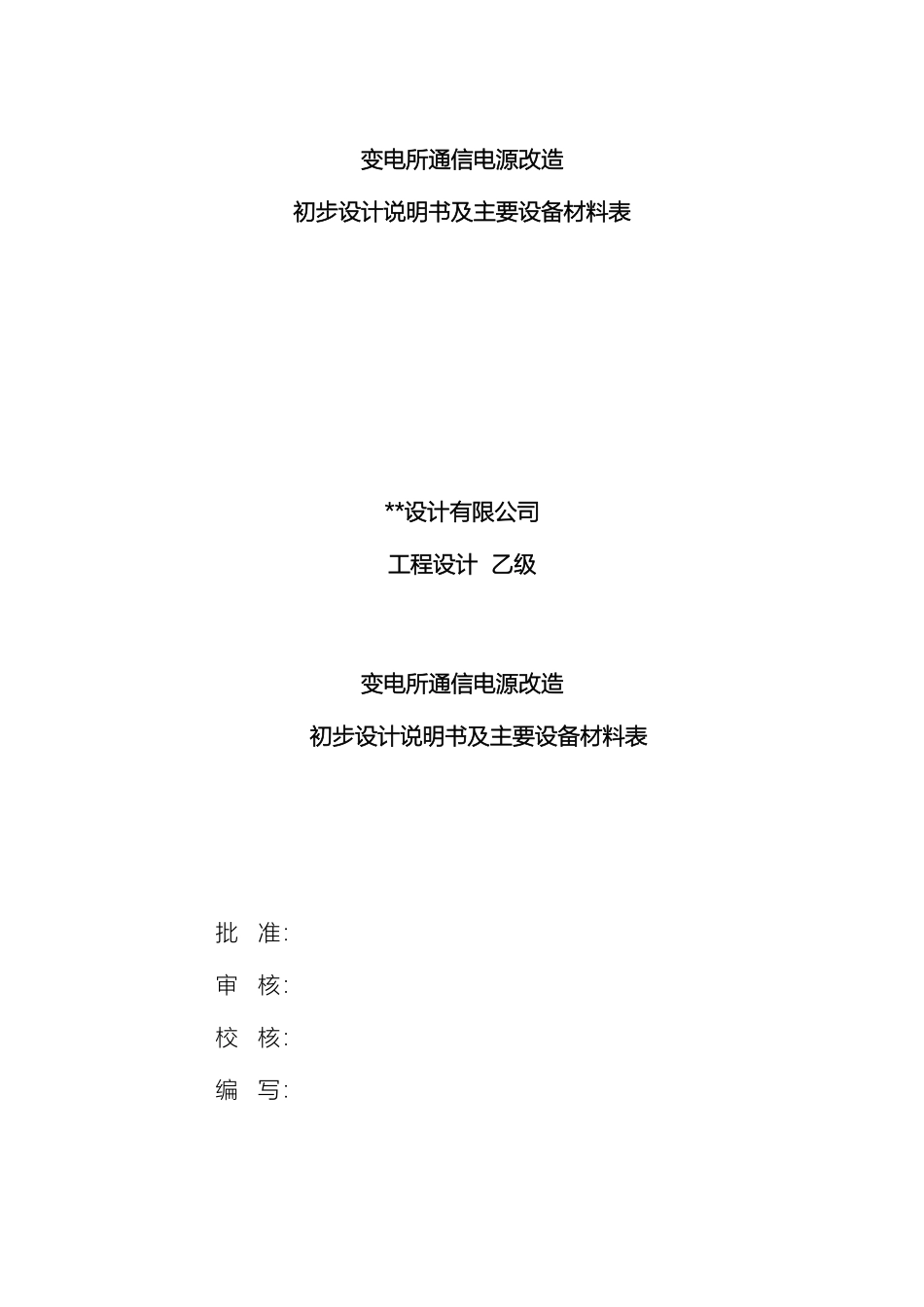

下载后可任意编辑变电所通信电源改造初步设计12024 年 4 月 19 日变电所通信电源改造初步设计说明书及主要设备材料表**设计有限公司工程设计 乙级 变电所通信电源改造初步设计说明书及主要设备材料表批 准：审 核：校 核：编 写：下载后可任意编辑目 录1. 概述2. 通信电源技术要求部分3. 通信电源现状及改造方案4. 造价分析5. 结论1. 概述1.1 设计依据1.1.1 供电公司安全运检部 “关于委托编制《变电所通信电源改造项目》初步设计的委托函”1.1.2 《 — **电网通信网滚动规划设计报告》32024 年 4 月 19 日下载后可任意编辑1.1.3 《**电网变电站通信电源技术法律规范》1.1.4 DL/T 5218- 220kV～500kV 变电所设计技术规程1.1.5 DL/T 5225- 220kV～500kV 变电所通信设计技术规定1.1.6 DL/T 5044- 电力工程直流系统设计技术规程1.1.7 YD/T 731- 通信用高频开关整流器1.1.8 YD/T 799- 通信用阀控式密封铅酸蓄电池1.1.9 YD/T 1376- 通信用直流－直流模块电源1.1.10 YD 5078-1998 通信工程电源系统防雷技术规定1.1.11 YD/T 5098- 通信局（站）防雷与接地工程设计法律规范在符合以上法律规范及标准的基础上，以上设备应符合下列最新的国际、国家标准、行业法律规范及标准：ITUT ：国际电信联盟电信标准化组织IEC：国际电工协会ISO：国际标准化组织EIA：美国电子工业协会IEEE：美国电子与电气工程师协会CEPT：欧洲电信联盟GB：中华人民共和国国家标准YD：中华人民共和国通信行业标准DL：中华人民共和国电力行业标准1.2 总则及设计内容42024 年 4 月 19 日下载后可任意编辑1.2.1 总则（1） 变电站通信电源设置应符合安全可靠、技术先进、经济合理的要求。（2） 变电站通信电源设置应满足通信设备供电的需求，并应遵从专业化、集约化的原则。 （3） 变电站通信电源设备应采纳符合国家标准的定型产品，无运行经验和不符合**电网要求的设备不得在网内变电站使用。 （4） 变电站通信电源应因地制宜地设置通信专用直流电源,或直流电源变换器(DC/DC 变换器)。（5） 变电站通信电源的规模容量应满足通信、保护接口等设备供电需要，并留有适当余量1.2.2 设计范围礼士变、越江变、马洲变、季市变、侯河变、柏木变、城南变等 7 个变电所通信电源。1.3 建设规模1.3.1 对礼士变、越江变、马洲变、季市变、侯河变、柏木变、城南变等 7 个变电所通信电源进行改造，增加以上变电所通信电...
