变速器换挡叉加工工艺及夹具设计

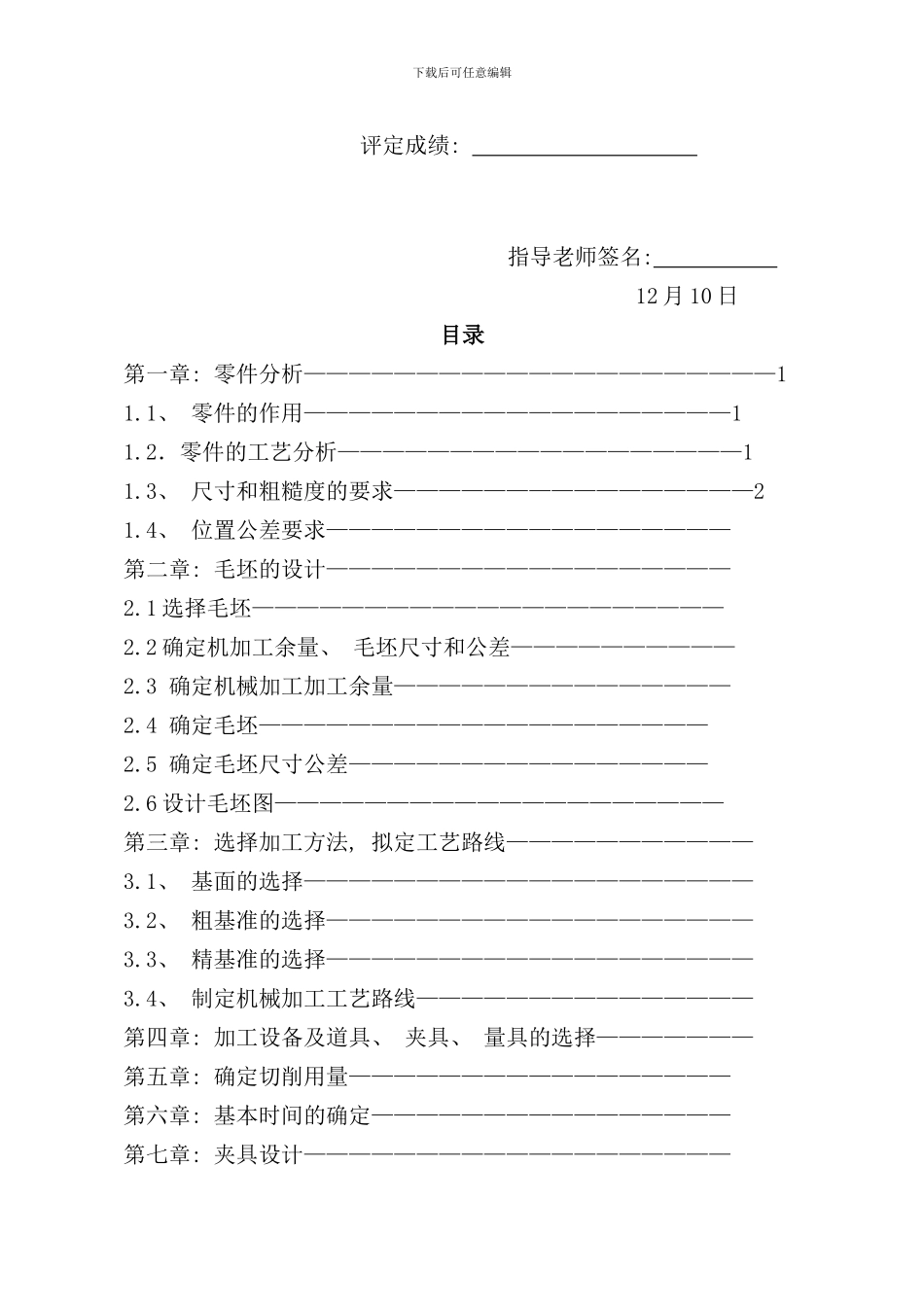

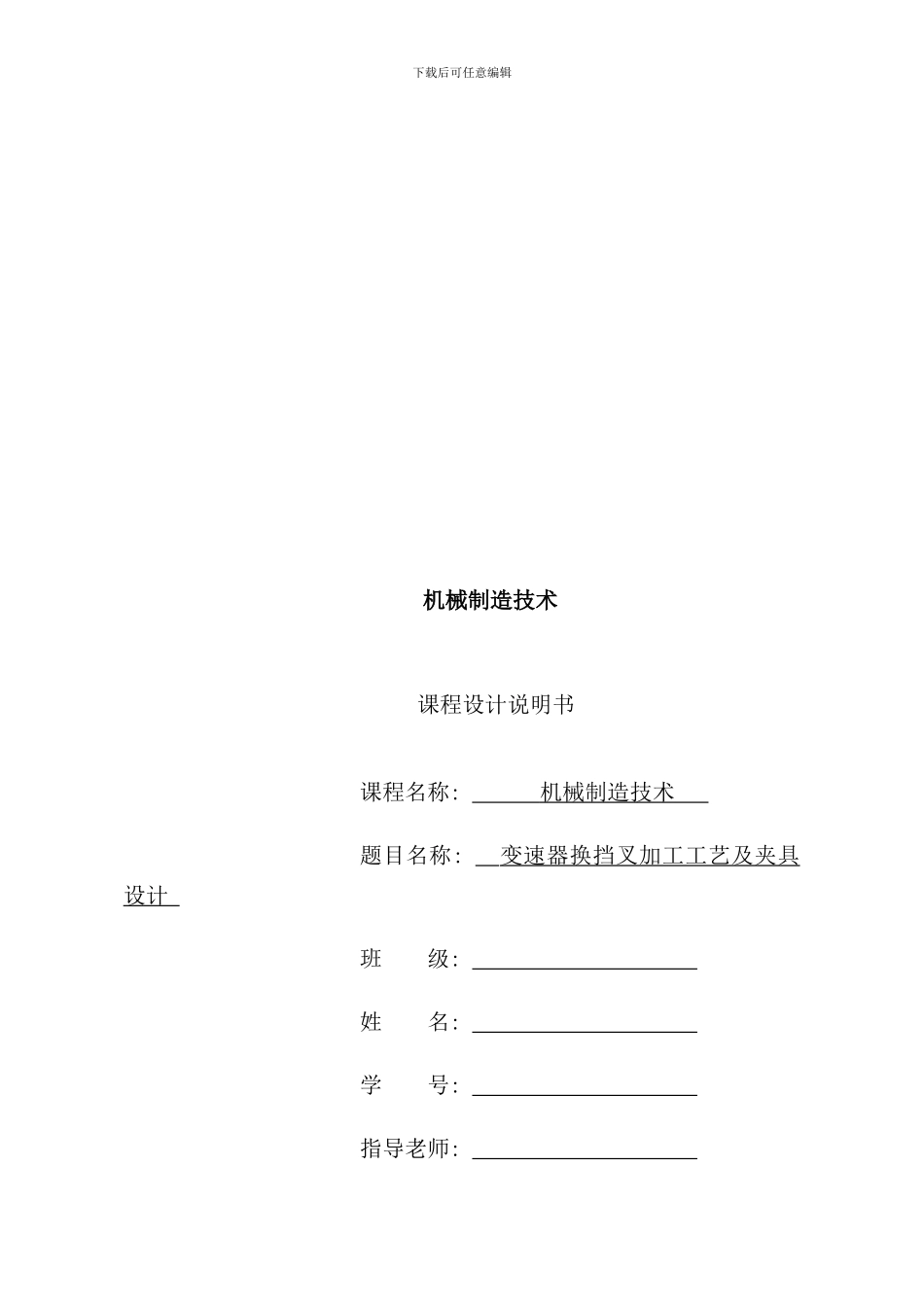

下载后可任意编辑 机械制造技术 课程设计说明书课程名称: 机械制造技术 题目名称: 变速器换挡叉加工工艺及夹具 设计 班 级: 姓 名: 学 号: 指导老师: 下载后可任意编辑评定成绩: 指导老师签名: 12 月 10 日目录第一章: 零件分析—————————————————————11.1、 零件的作用———————————————————11.2．零件的工艺分析——————————————————11.3、 尺寸和粗糙度的要求————————————————21.4、 位置公差要求——————————————————第二章: 毛坯的设计——————————————————2.1 选择毛坯—————————————————————2.2 确定机加工余量、 毛坯尺寸和公差——————————2.3 确定机械加工加工余量———————————————2.4 确定毛坯————————————————————2.5 确定毛坯尺寸公差————————————————2.6 设计毛坯图————————————————————第三章: 选择加工方法, 拟定工艺路线———————————3.1、 基面的选择————————————————————3.2、 粗基准的选择———————————————————3.3、 精基准的选择———————————————————3.4、 制定机械加工工艺路线———————————————第四章: 加工设备及道具、 夹具、 量具的选择———————第五章: 确定切削用量—————————————————第六章: 基本时间的确定————————————————第七章: 夹具设计———————————————————下载后可任意编辑第八章: 总结————————————————————— 第一章: 零件分析1.1、 零件的作用题目所给定的零件是变速器换档叉, 如下图所示。它位于传动轴的端部, 主要作用是换挡。使变速器获得换档的动力。1.2．零件的工艺分析由零件图可知, 该零件的材料为 35#钢, 锻造成型, 由零件的尺寸公差选择模锻加工成型, 保证不加工表面达到要求的尺寸公差。该零件需要加工的表面可大致分为以下四类: 下载后可任意编辑( 1) Φ15.81 的孔。( 2) 以 Φ15.81 孔的轴心线为基准的两平面。( 3) 以 15mm 槽为基准的两插口端面。( 4) 以 Φ15.81 孔的轴心线为基准的两叉口侧面。( 5) 15mm 槽中心的两个侧面及槽外的两...
