变送器的停用投用作业指导书样本

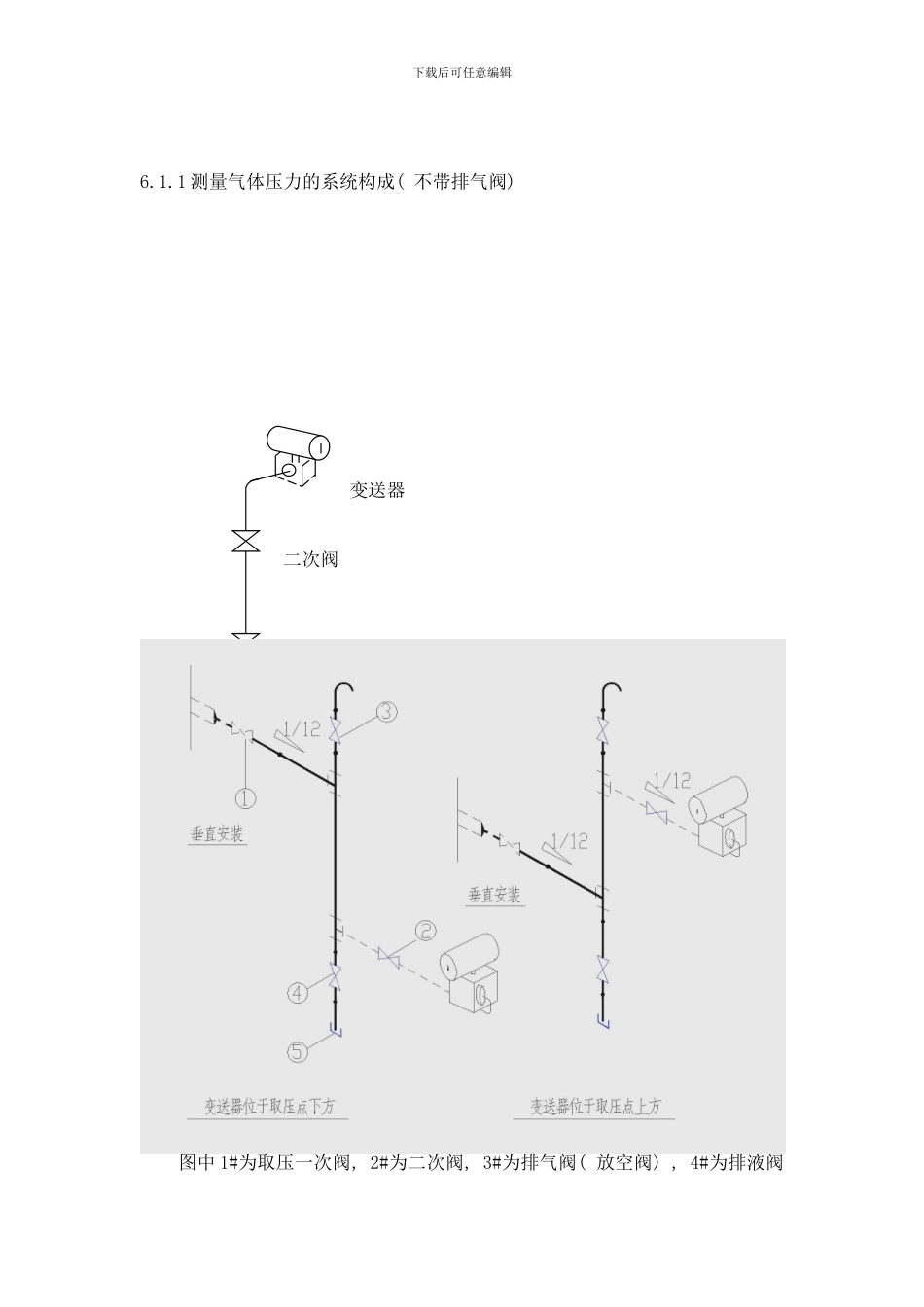

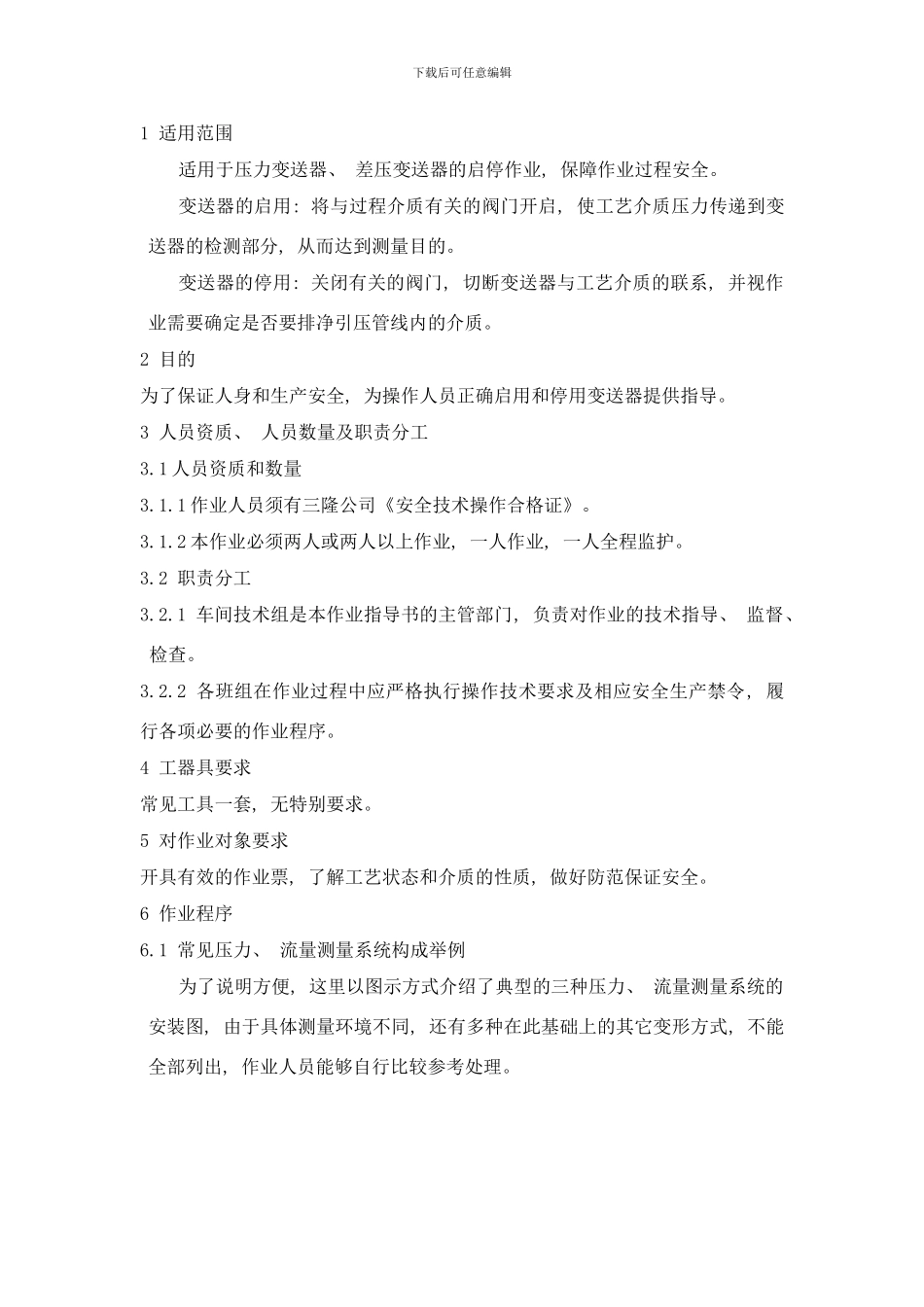

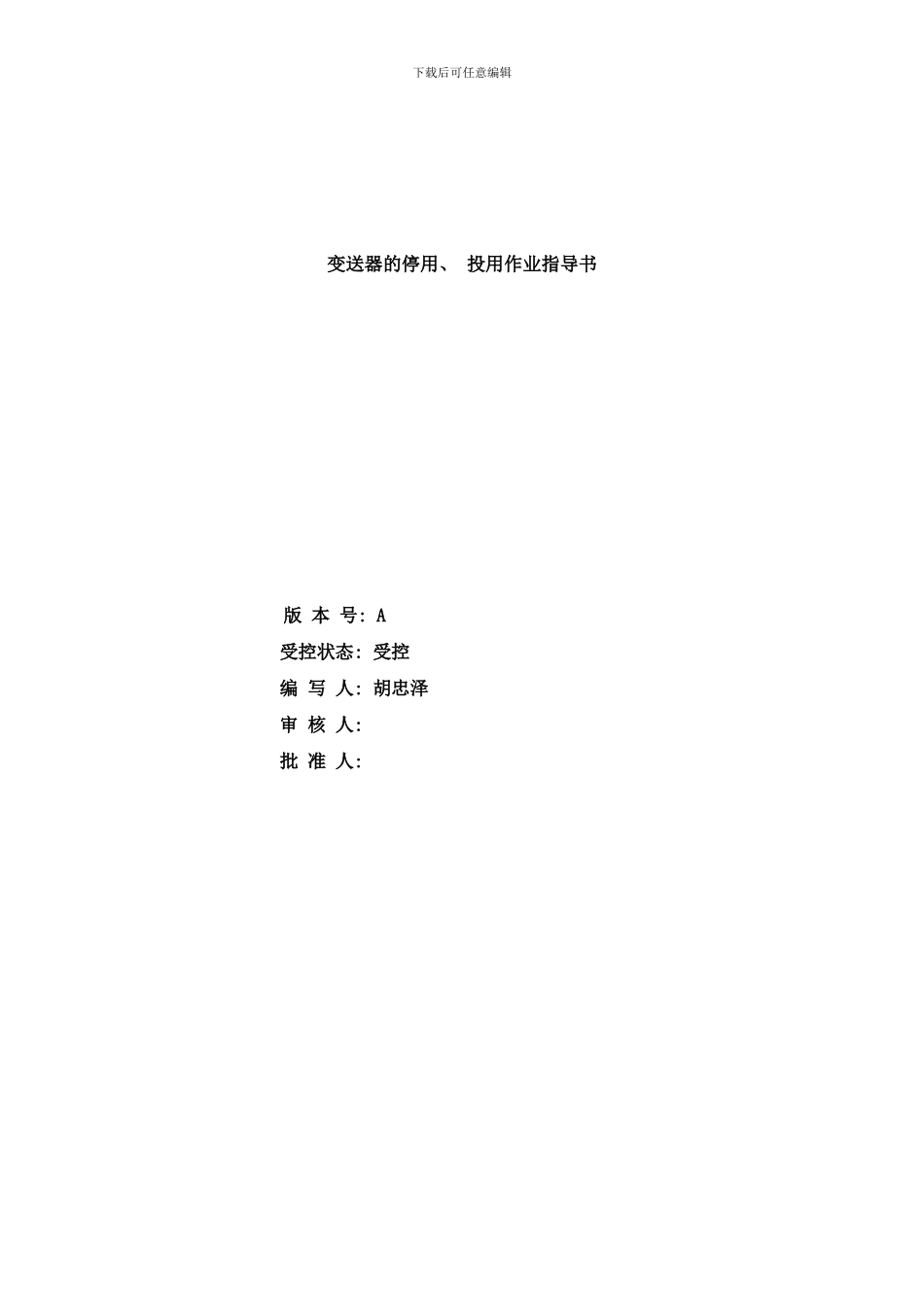

下载后可任意编辑变送器的停用、 投用作业指导书版 本 号: A受控状态: 受控编 写 人: 胡忠泽审 核 人: 批 准 人: 下载后可任意编辑1 适用范围适用于压力变送器、 差压变送器的启停作业, 保障作业过程安全。变送器的启用: 将与过程介质有关的阀门开启, 使工艺介质压力传递到变送器的检测部分, 从而达到测量目的。变送器的停用: 关闭有关的阀门, 切断变送器与工艺介质的联系, 并视作业需要确定是否要排净引压管线内的介质。2 目的为了保证人身和生产安全, 为操作人员正确启用和停用变送器提供指导。3 人员资质、 人员数量及职责分工3.1 人员资质和数量3.1.1 作业人员须有三隆公司《安全技术操作合格证》。3.1.2 本作业必须两人或两人以上作业, 一人作业, 一人全程监护。3.2 职责分工3.2.1 车间技术组是本作业指导书的主管部门, 负责对作业的技术指导、 监督、 检查。3.2.2 各班组在作业过程中应严格执行操作技术要求及相应安全生产禁令, 履行各项必要的作业程序。4 工器具要求常见工具一套, 无特别要求。5 对作业对象要求开具有效的作业票, 了解工艺状态和介质的性质, 做好防范保证安全。6 作业程序6.1 常见压力、 流量测量系统构成举例为了说明方便, 这里以图示方式介绍了典型的三种压力、 流量测量系统的安装图, 由于具体测量环境不同, 还有多种在此基础上的其它变形方式, 不能全部列出, 作业人员能够自行比较参考处理。下载后可任意编辑6.1.1 测量气体压力的系统构成( 不带排气阀) 6.1.2 测量液体压力的系统安装图( 带排气阀) 图中 1#为取压一次阀, 2#为二次阀, 3#为排气阀( 放空阀) , 4#为排液阀一次阀二次阀变送器水平安装下载后可任意编辑( 排污阀) , 5#为管帽。6.1.3 测量液体流量的系统安装图( 带排气阀) 图中 1#为取压一次阀, 变送器上方的是三阀组, 2#为排液阀、 排气阀, 11#为管帽。6.2 压力变送器的启用6.2.1 检查排气阀, 排液阀, 仪表堵头是否关闭, 确认关闭状态。检查变送器指示在零位。6.2.2 打开取压一次阀。检查管路系统无泄露。6.2.3 打开取压二次阀, 检查表体部分有无泄漏, 投用变送器。检查变送器指示是否正常。6.3 差压变送器的启用6.3.1 检查确认放空阀、 排污阀均已全关, 放空阀和排污阀的堵帽、 表体排污堵头都已上紧。检查变送器指示在零位。6.3.2 打开取压一次阀。检查管路系统无泄露。6.3.3 打开三阀组的正取压阀, 关闭平...
