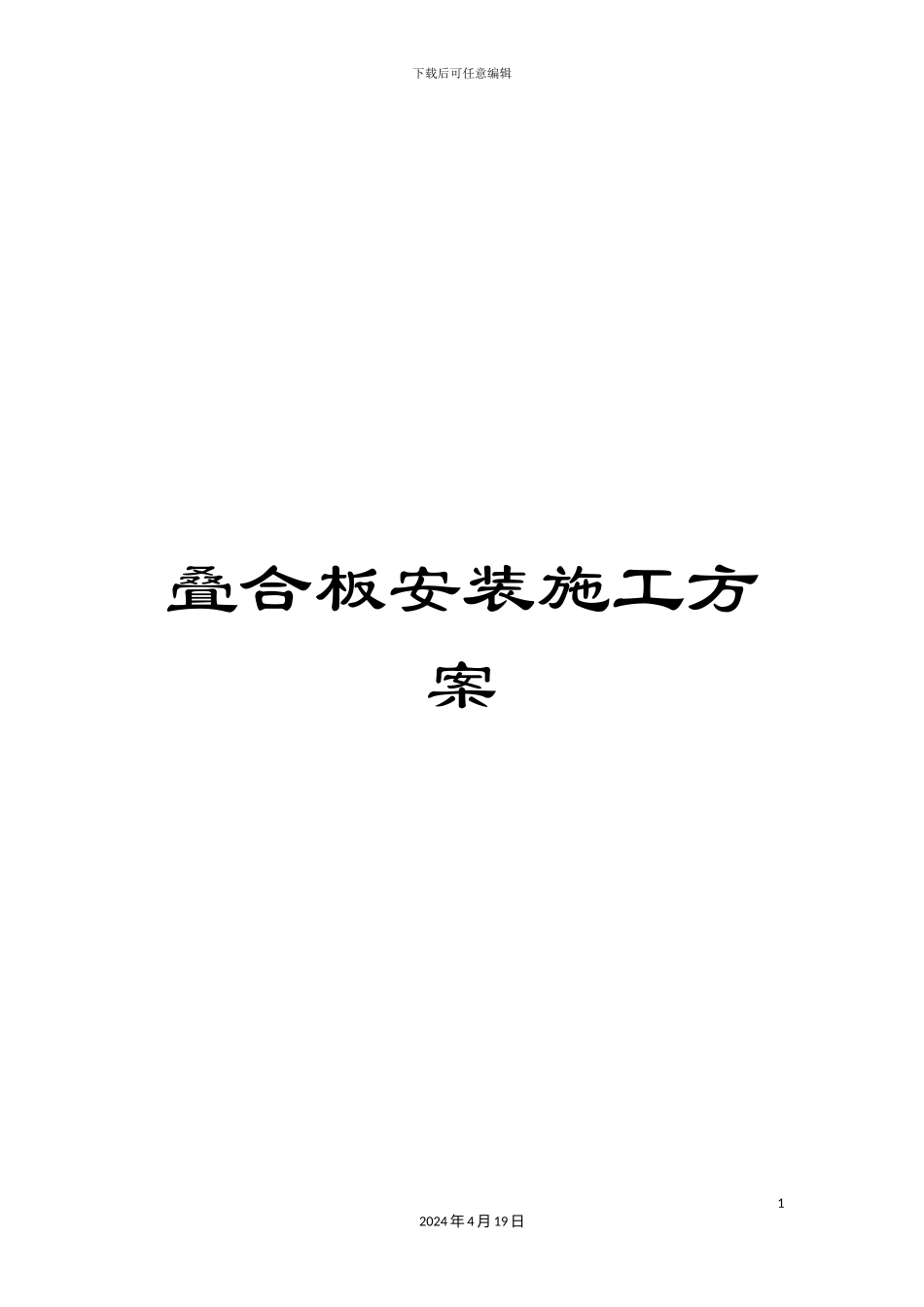

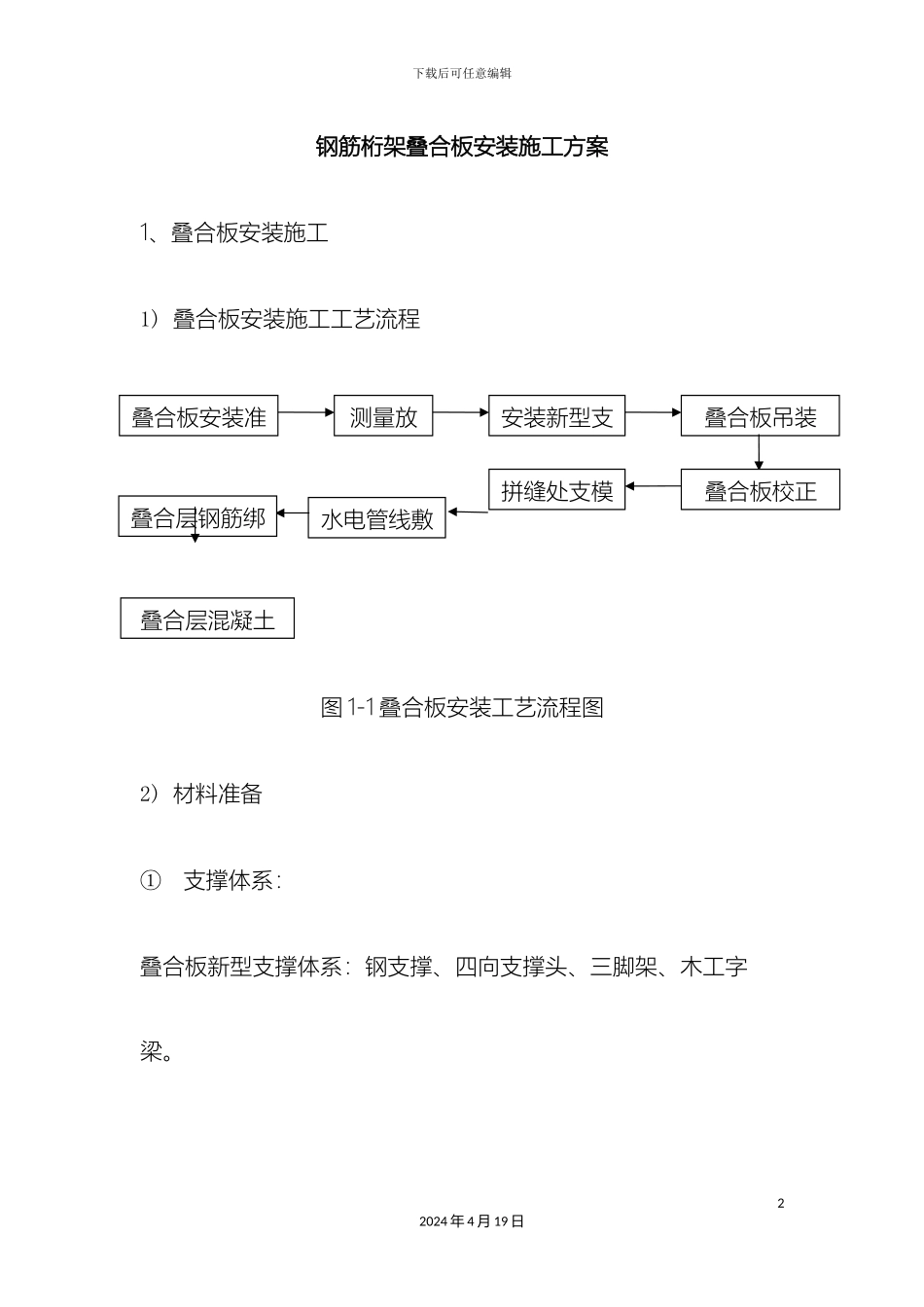

下载后可任意编辑叠合板安装施工方案12024 年 4 月 19 日下载后可任意编辑钢筋桁架叠合板安装施工方案1、叠合板安装施工1) 叠合板安装施工工艺流程图 1-1 叠合板安装工艺流程图2) 材料准备① 支撑体系：叠合板新型支撑体系：钢支撑、四向支撑头、三脚架、木工字梁。22024 年 4 月 19 日叠合板安装准测量放安装新型支叠合板吊装叠合板校正拼缝处支模水电管线敷叠合层钢筋绑叠合层混凝土下载后可任意编辑图 1-2 叠合板支撑体系② 安装工具水准仪、水平尺、专用吊钩，专用吊具、扳手、撬棍等。3) 叠合板安装施工要点① 安装准备根据施工图纸，检查叠合板构件类型，确定安装位置，并对叠合32024 年 4 月 19 日下载后可任意编辑板吊装顺序进行编号。② 测量放线a. 弹独立支架位置线根据施工方案放出独立支架位置线，在下一层楼板位置弹出叠合板位置线。图 1-3 叠合板支撑独立架布置平面图42024 年 4 月 19 日下载后可任意编辑b. 放墙身标高线及叠合板起止线抄平放线，在剪力墙面上弹出+1 米线、墙顶弹出板安放位置线，并做出明显标志，以控制叠合板安装标高和平面位置。图 1-4 叠合板测量放线示意图③ 安装新型支架安装叠合板时底部必须做独立支架，支架采纳可调节钢制预制工具式支架，间距为 1800（2200）mm，安装楼板前调整支架标高与两侧墙预留标高一致。在结构层施工中，要双层设置支架，待52024 年 4 月 19 日下载后可任意编辑一层叠合楼板结构施工完成后，现浇混凝土强度≥70%设计强度时，才能够拆除下一支架。a. 根据房间的开间尺寸大小确定叠合板独立支撑架的位置；b. 根据放出的独立支架位置线依次搭设独立支撑；c. 开间大于 3 米的房间采纳（图 1-6）所示方法，开间小于 3 米的小房间为方便有用提高安装效率可采纳（图 1-7）单点支撑的办法。d. 调整独立支撑高度到预定标高。④ 铝合金梁搭设a. 根据放出的楼板标高线，在独立支撑上放置铝合金梁；b. 再次复核独立支撑标高，保证铝合金梁上表面位置准确；c. 板底支撑搭设完成。62024 年 4 月 19 日下载后可任意编辑72024 年 4 月 19 日下载后可任意编辑图 1-5 安装独立钢支架示意图82024 年 4 月 19 日下载后可任意编辑图 1-6 安装铝合金钢梁示意图92024 年 4 月 19 日下载后可任意编辑图 1-7 安装铝合金钢梁示意图⑤ 叠合板吊装a. 起吊准备叠合板起吊时，要尽可能减小叠合板因自重产生的弯矩，采纳钢...
