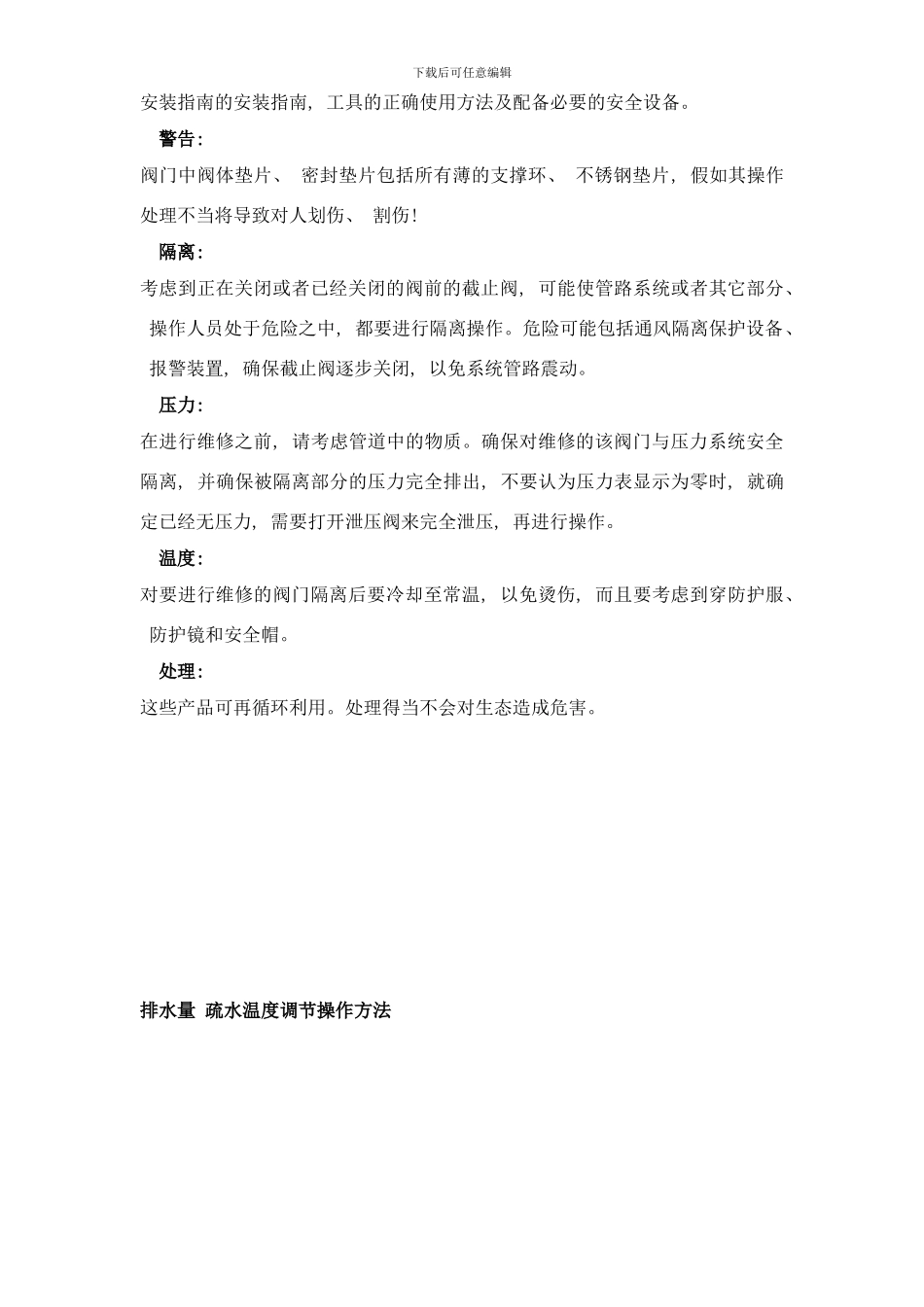

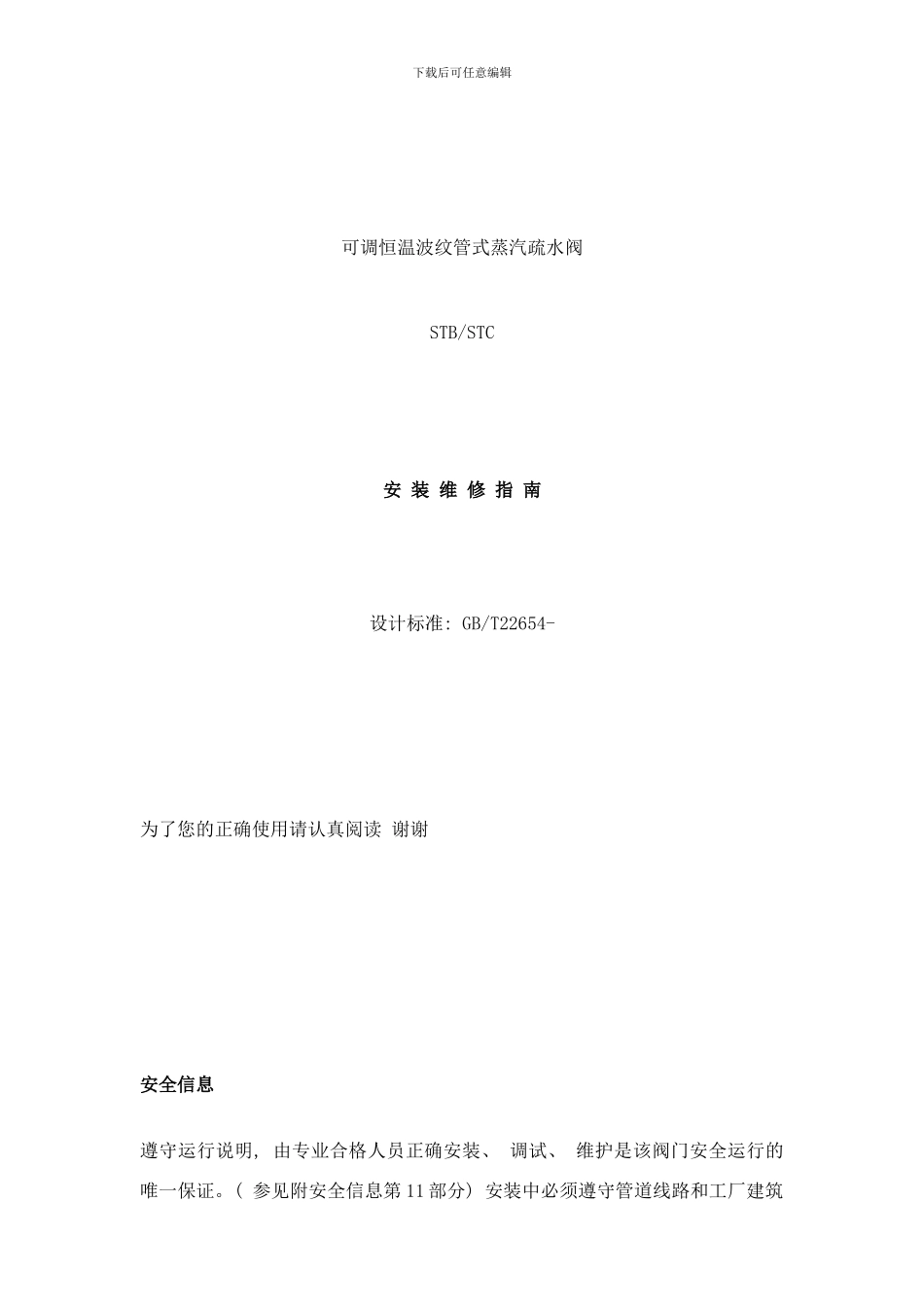

下载后可任意编辑可调恒温波纹管式蒸汽疏水阀STB/STC安 装 维 修 指 南设计标准: GB/T22654- 为了您的正确使用请认真阅读 谢谢安全信息 遵守运行说明, 由专业合格人员正确安装、 调试、 维护是该阀门安全运行的唯一保证。( 参见附安全信息第 11 部分) 安装中必须遵守管道线路和工厂建筑下载后可任意编辑安装指南的安装指南, 工具的正确使用方法及配备必要的安全设备。 警告: 阀门中阀体垫片、 密封垫片包括所有薄的支撑环、 不锈钢垫片, 假如其操作处理不当将导致对人划伤、 割伤! 隔离: 考虑到正在关闭或者已经关闭的阀前的截止阀, 可能使管路系统或者其它部分、 操作人员处于危险之中, 都要进行隔离操作。危险可能包括通风隔离保护设备、 报警装置, 确保截止阀逐步关闭, 以免系统管路震动。 压力: 在进行维修之前, 请考虑管道中的物质。确保对维修的该阀门与压力系统安全隔离, 并确保被隔离部分的压力完全排出, 不要认为压力表显示为零时, 就确定已经无压力, 需要打开泄压阀来完全泄压, 再进行操作。 温度: 对要进行维修的阀门隔离后要冷却至常温, 以免烫伤, 而且要考虑到穿防护服、 防护镜和安全帽。 处理: 这些产品可再循环利用。处理得当不会对生态造成危害。排水量 疏水温度调节操作方法下载后可任意编辑该阀门出厂前疏水温度已调节在 90℃左右, 如需要改变疏水温度或者排水量时, 旋转阀门上面的调节螺杆, 顺时针阀芯前进, 为渐紧状态, 疏水量减少疏水温度降低; 逆时针阀芯后退, 为松开状态, 疏水量增大疏水温度上升。 1.设计 性能 材料主要参数 设计标准: GB/T22654- 螺纹连接: GB/T7505 55° GB/T12716 60° BSP 英制管螺纹 NPT 美制管螺纹结构长度: GB/T12250 或者客户提供检验试验: GB/T12251壳体试验1.5 倍公称压力阀体WCB动作试验气压0.6Mpa阀盖WCB水压0.6Mpa波纹管304最高工作温度350℃阀座304工作压力范围过滤网304最高允许温度70℃~350℃调节杆304最小过冷温度≈0℃顶盖/底盖A105最高背压率90 %密封垫片H62有负荷漏气率≈0下载后可任意编辑工作介质蒸汽凝聚水 2.特点原理 1．主要用途和适用范围可调恒温波纹管式疏水阀均可用于蒸汽加热设备和凝聚水排放回收系统及需要快速排除凝聚水的工况, 使蒸汽管道供热设备系统中的凝聚水及时排除和回收, 从而获得对高加热效率和热能温度的调节, 对节约能源具有显著效果。广泛用于化工、 炼油轻纺、 医药、...
