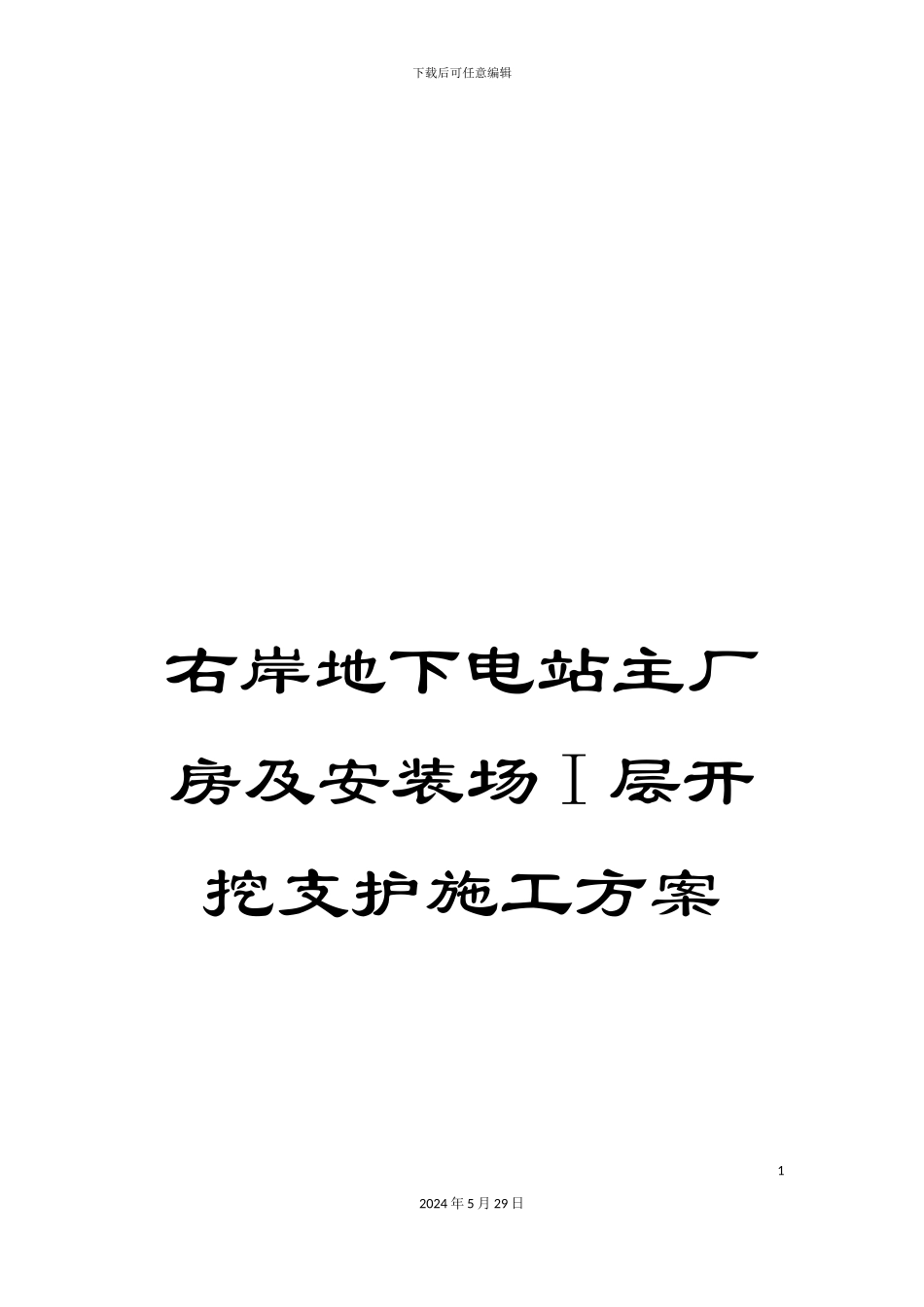

右岸地下电站主厂房及安装场I层开挖支护施工方案

下载后可任意编辑右岸地下电站主厂房及安装场 I 层开挖支护施工方案12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日下载后可任意编辑WDD/YDC/[ ]/技-013 号关于呈报右岸地下电站主厂房及安装场Ⅰ层开挖支护施工方案的函西北咨询公司乌东德监理中心:现将<右岸地下电站主厂房及安装场Ⅰ层开挖支护施工方案>呈报贵部,请批阅,批复为谢!附件:关于呈报右岸地下电站主厂房及安装场Ⅰ层开挖支护施工方案二○一三年八月八日主题词: 主厂房 安装场Ⅰ层 施工方案 的函中国水电六局乌东德项目部 8 月 8 日印发右岸地下电站主厂房及安装场I层开挖支护施工方案核 定: 32024 年 5 月 29 日下载后可任意编辑审 核: 编 写: 中国水利水电第六工程局有限公司二○一三年八月八日主厂房及安装场I层开挖支护施工方案1、概述电站厂房布置于左右两岸山体中,均靠河床侧布置,各安装 6 台单机容量为 850MW 的混流式水轮发电机组,总装机容量 10200MW。主要建筑物有进水口、引水隧洞、主厂房及安装场、主变洞、母线洞、电缆廊道、尾水调压室、尾水隧洞、尾水出口、出线竖井及平洞、地面出线场、交通洞、通风排风(烟)系统、集水井排水管道洞及厂外排水系统等。右岸地下厂房位于峡谷岸坡内,外侧端墙距岸边距离约 120m,洞室埋深 210m～390m。主厂房、主变洞和调压室,厂房区三大洞室平行布置,主厂房洞轴线方向为 65°,与岩层走向夹角约 20°～30°。主厂房和主变洞经过 Pt2l3-1～Pt2l3-5 地层,以Ⅱ类、Ⅲ类围岩为主。主厂房的开挖尺寸为 333.00m×30.50m(32.50m)×89.80m,主厂房和安装场洞室断面采纳圆拱直墙型,顶拱采纳三心圆拱。厂房Ⅰ层开挖支护主要工程量为:32 张拉锚杆 2905 根,32 砂浆锚杆 2903 根;钢筋42024 年 5 月 29 日下载后可任意编辑网为 25t,规格 φ8@20×20cm 和 φ6.5@20×20cm;喷砼为 1800m3,采纳C30 砼。根据<长乌设枢(右电)通字[ ]第 3-03>号设计通知要求,对中导洞开挖揭露的 11 个块体中的 YF1、YF3、YF4 进行加强支护,增加32 砂浆锚杆 47 根,增加 锚索 3 束,厂房一层工程主要工程量如下表。 地下厂房一层开挖支护主要工程量表 表 1序号项目规格单位工程量备注1厂房Ⅰ层洞挖m3832252喷混凝土C30m324413张拉锚杆32根29054砂浆锚杆32根29035钢筋网φ8@20×20cmT316预应力锚索 KN束144包括设计通知增加 3 束7砂浆锚杆32根47YF1、YF3、YF42、地质条件主厂房位于峡谷岸坡...
