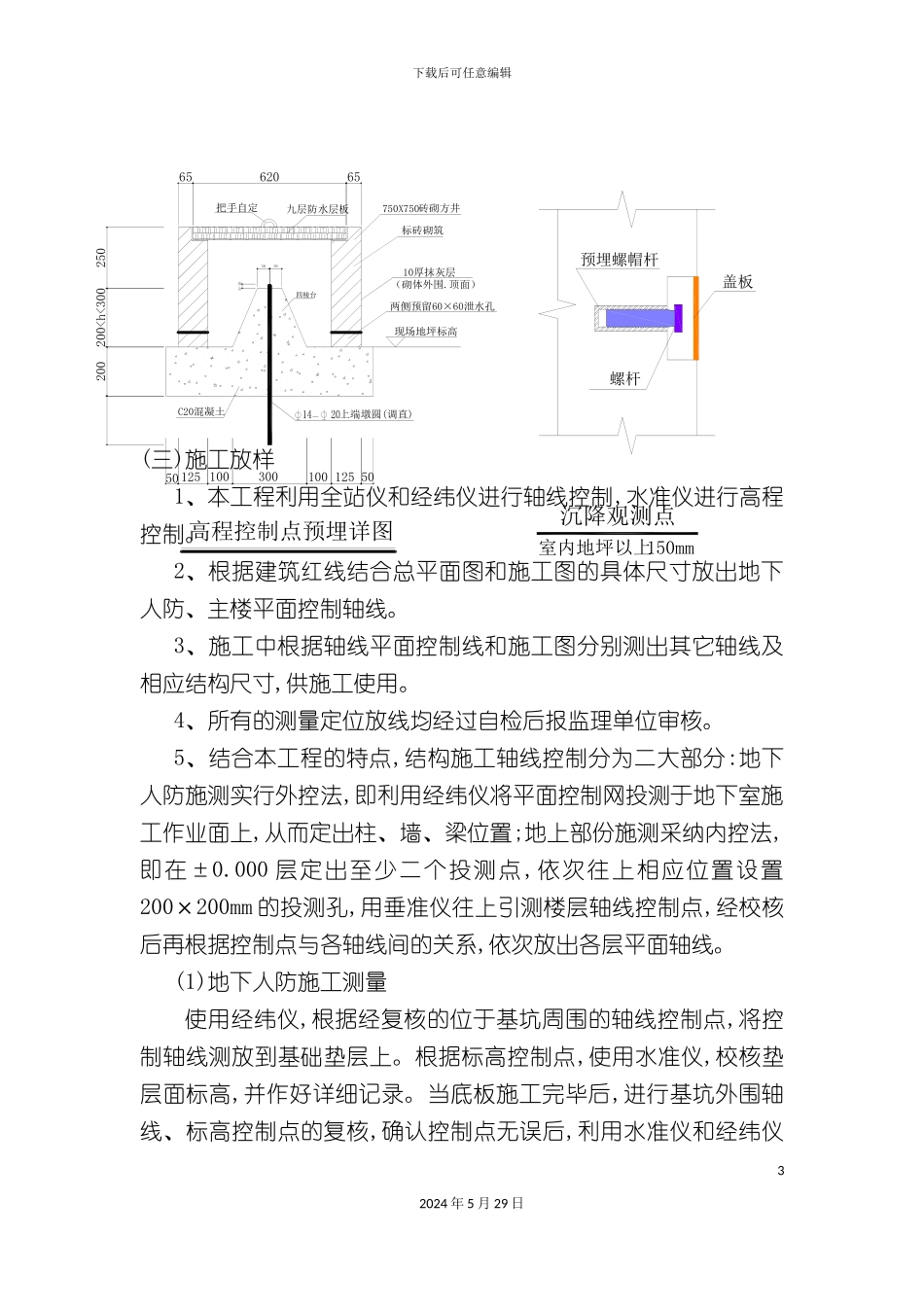

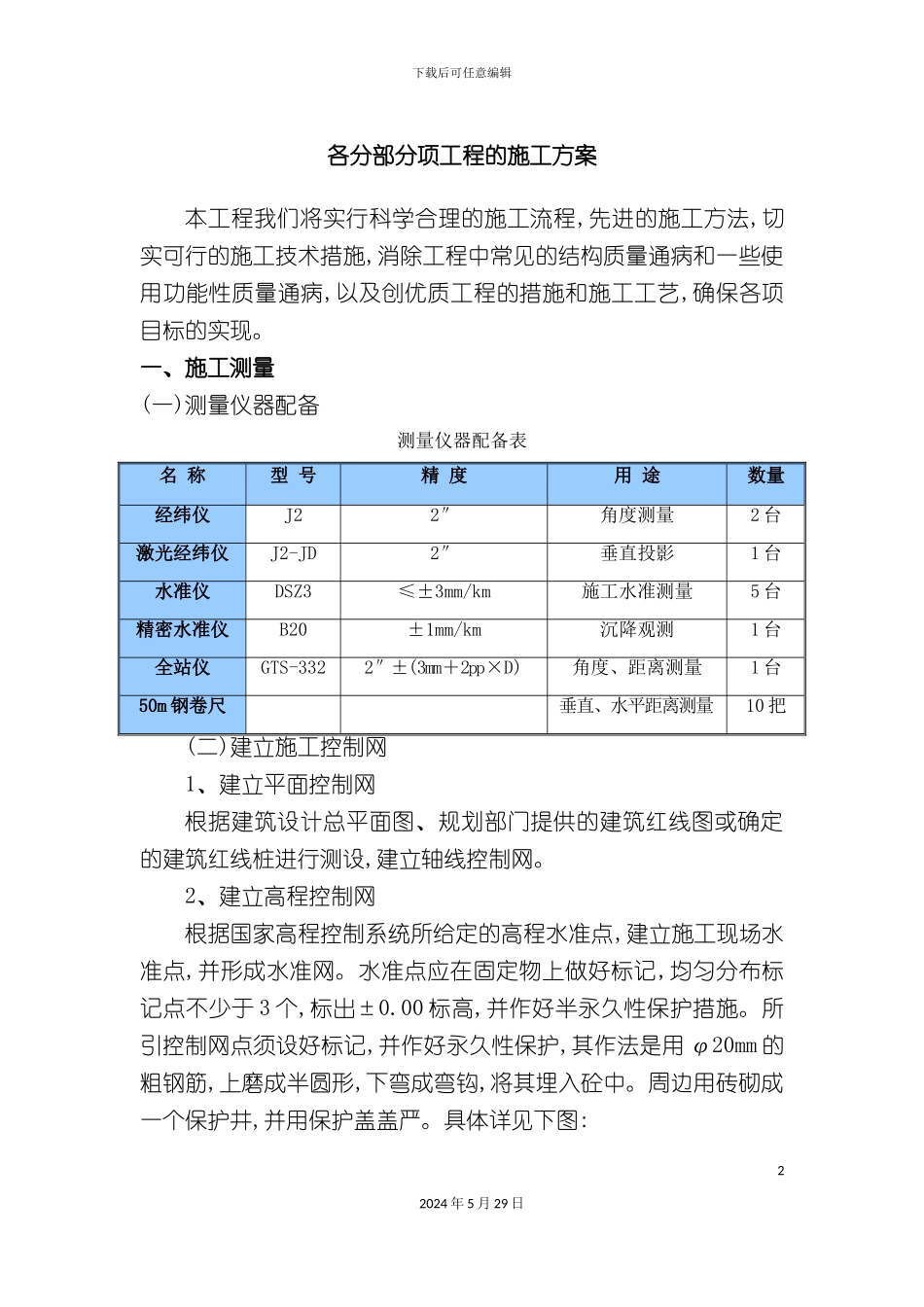

下载后可任意编辑各分部分项工程的施工方案培训资料12024 年 5 月 29 日下载后可任意编辑各分部分项工程的施工方案本工程我们将实行科学合理的施工流程,先进的施工方法,切实可行的施工技术措施,消除工程中常见的结构质量通病和一些使用功能性质量通病,以及创优质工程的措施和施工工艺,确保各项目标的实现。一、施工测量(一)测量仪器配备测量仪器配备表名 称型 号精 度用 途数量经纬仪J22″角度测量2 台激光经纬仪J2-JD2″垂直投影1 台水准仪DSZ3≤±3mm/km施工水准测量5 台精密水准仪B20±1mm/km沉降观测1 台全站仪GTS-3322″±(3mm＋2pp×D)角度、距离测量1 台50m 钢卷尺垂直、水平距离测量10 把(二)建立施工控制网1、建立平面控制网根据建筑设计总平面图、规划部门提供的建筑红线图或确定的建筑红线桩进行测设,建立轴线控制网。2、建立高程控制网根据国家高程控制系统所给定的高程水准点,建立施工现场水准点,并形成水准网。水准点应在固定物上做好标记,均匀分布标记点不少于 3 个,标出±0.00 标高,并作好半永久性保护措施。所引控制网点须设好标记,并作好永久性保护,其作法是用 φ20mm 的粗钢筋,上磨成半圆形,下弯成弯钩,将其埋入砼中。周边用砖砌成一个保护井,并用保护盖盖严。具体详见下图:22024 年 5 月 29 日下载后可任意编辑(三)施工放样1、本工程利用全站仪和经纬仪进行轴线控制,水准仪进行高程控制。2、根据建筑红线结合总平面图和施工图的具体尺寸放出地下人防、主楼平面控制轴线。3、施工中根据轴线平面控制线和施工图分别测出其它轴线及相应结构尺寸,供施工使用。4、所有的测量定位放线均经过自检后报监理单位审核。5、结合本工程的特点,结构施工轴线控制分为二大部分:地下人防施测实行外控法,即利用经纬仪将平面控制网投测于地下室施工作业面上,从而定出柱、墙、梁位置;地上部份施测采纳内控法,即在±0.000 层定出至少二个投测点,依次往上相应位置设置200×200mm 的投测孔,用垂准仪往上引测楼层轴线控制点,经校核后再根据控制点与各轴线间的关系,依次放出各层平面轴线。(1)地下人防施工测量使用经纬仪,根据经复核的位于基坑周围的轴线控制点,将控制轴线测放到基础垫层上。根据标高控制点,使用水准仪,校核垫层面标高,并作好详细记录。当底板施工完毕后,进行基坑外围轴线、标高控制点的复核,确认控制点无误后,利用水准仪和经纬仪32024 年 5 月 29 日室内地坪以上螺杆沉降观测点150mm预埋螺帽杆高程控...
