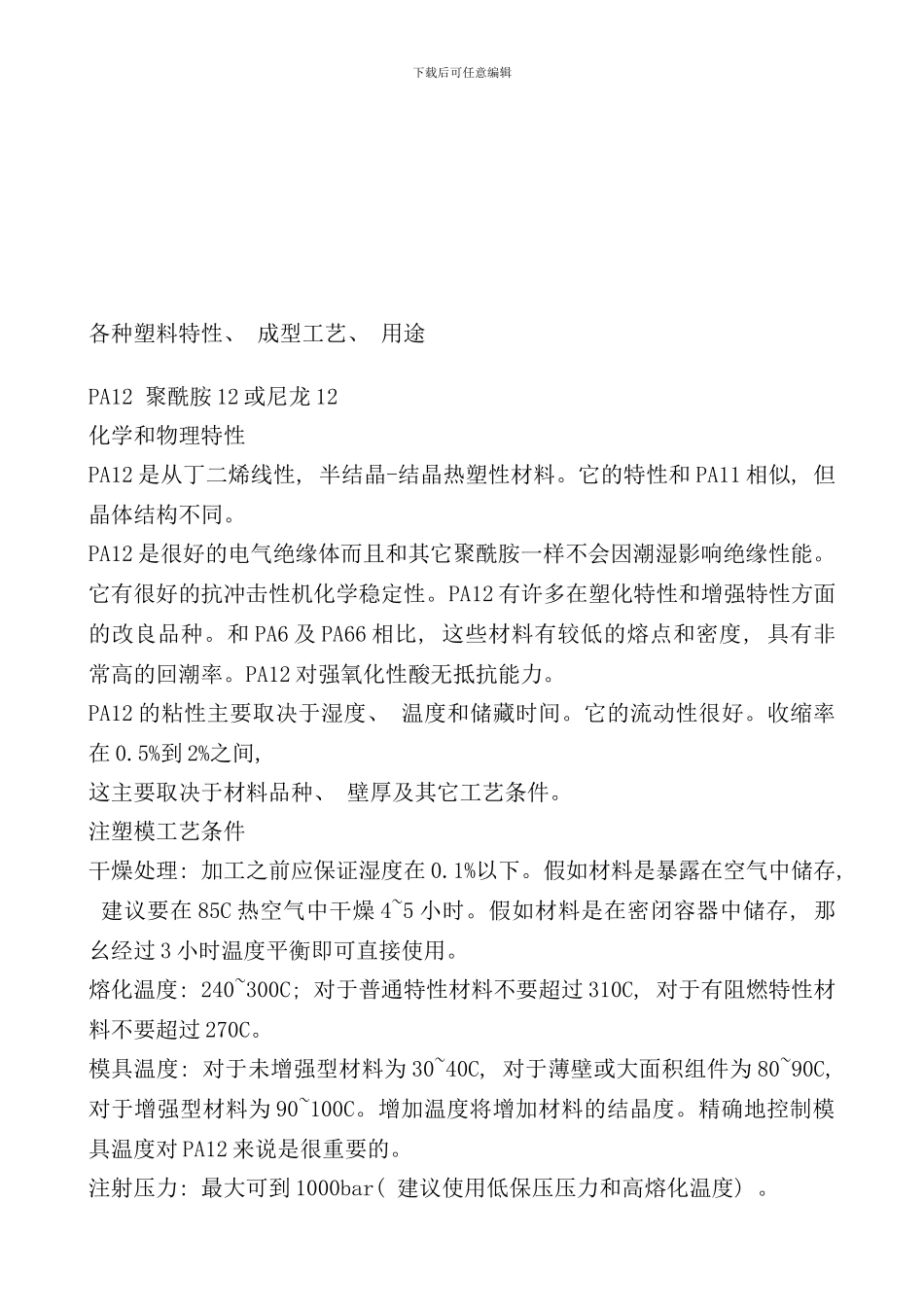

各种塑料特性成型工艺与用途

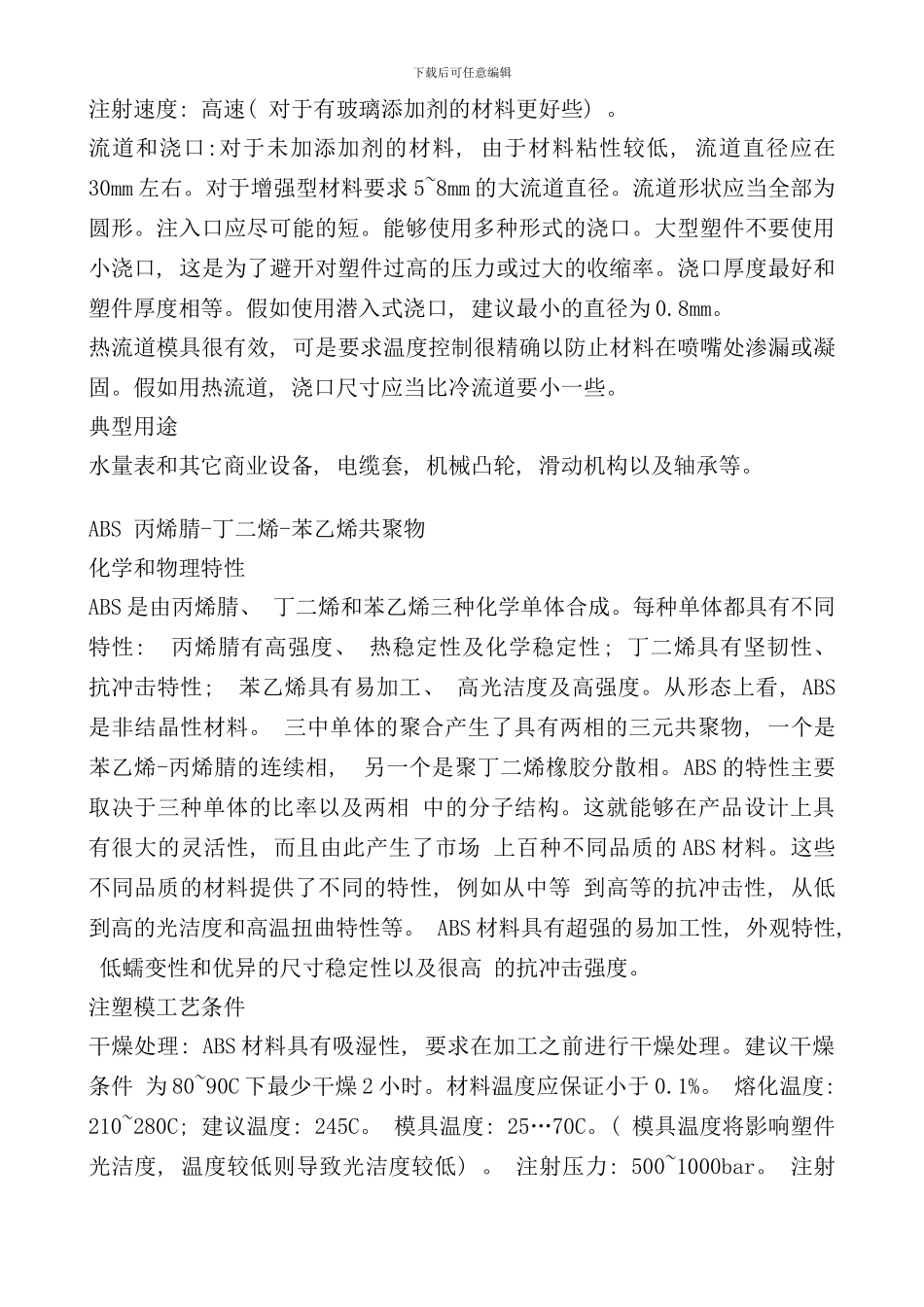

下载后可任意编辑各种塑料特性、 成型工艺、 用途PA12 聚酰胺 12 或尼龙 12化学和物理特性 PA12 是从丁二烯线性, 半结晶-结晶热塑性材料。它的特性和 PA11 相似, 但晶体结构不同。PA12 是很好的电气绝缘体而且和其它聚酰胺一样不会因潮湿影响绝缘性能。它有很好的抗冲击性机化学稳定性。PA12 有许多在塑化特性和增强特性方面的改良品种。和 PA6 及 PA66 相比, 这些材料有较低的熔点和密度, 具有非常高的回潮率。PA12 对强氧化性酸无抵抗能力。PA12 的粘性主要取决于湿度、 温度和储藏时间。它的流动性很好。收缩率在 0.5%到 2%之间, 这主要取决于材料品种、 壁厚及其它工艺条件。 注塑模工艺条件 干燥处理: 加工之前应保证湿度在 0.1%以下。假如材料是暴露在空气中储存, 建议要在 85C 热空气中干燥 4~5 小时。假如材料是在密闭容器中储存, 那幺经过 3 小时温度平衡即可直接使用。熔化温度: 240~300C; 对于普通特性材料不要超过 310C, 对于有阻燃特性材料不要超过 270C。模具温度: 对于未增强型材料为 30~40C, 对于薄壁或大面积组件为 80~90C, 对于增强型材料为 90~100C。增加温度将增加材料的结晶度。精确地控制模具温度对 PA12 来说是很重要的。注射压力: 最大可到 1000bar( 建议使用低保压压力和高熔化温度) 。下载后可任意编辑注射速度: 高速( 对于有玻璃添加剂的材料更好些) 。流道和浇口:对于未加添加剂的材料, 由于材料粘性较低, 流道直径应在30mm 左右。对于增强型材料要求 5~8mm 的大流道直径。流道形状应当全部为圆形。注入口应尽可能的短。能够使用多种形式的浇口。大型塑件不要使用小浇口, 这是为了避开对塑件过高的压力或过大的收缩率。浇口厚度最好和塑件厚度相等。假如使用潜入式浇口, 建议最小的直径为 0.8mm。热流道模具很有效, 可是要求温度控制很精确以防止材料在喷嘴处渗漏或凝固。假如用热流道, 浇口尺寸应当比冷流道要小一些。典型用途 水量表和其它商业设备, 电缆套, 机械凸轮, 滑动机构以及轴承等。ABS 丙烯腈-丁二烯-苯乙烯共聚物化学和物理特性 ABS 是由丙烯腈、 丁二烯和苯乙烯三种化学单体合成。每种单体都具有不同特性: 丙烯腈有高强度、 热稳定性及化学稳定性; 丁二烯具有坚韧性、 抗冲击特性; 苯乙烯具有易加工、 高光洁度及高强度。从形态上看, ABS是非结晶性材料。 三中单体的聚合产生了具有两相的三元共聚物, 一个是苯乙...
