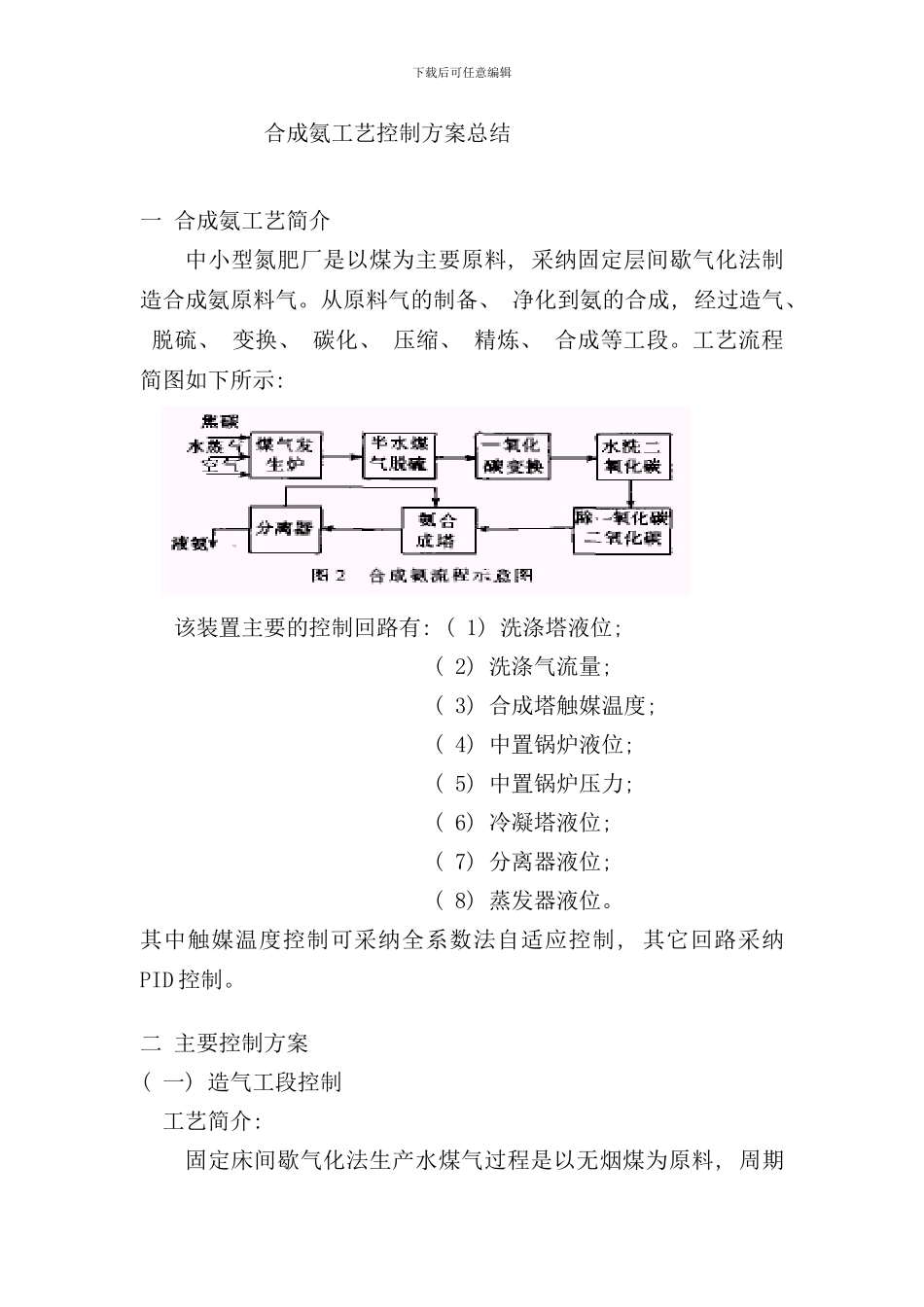

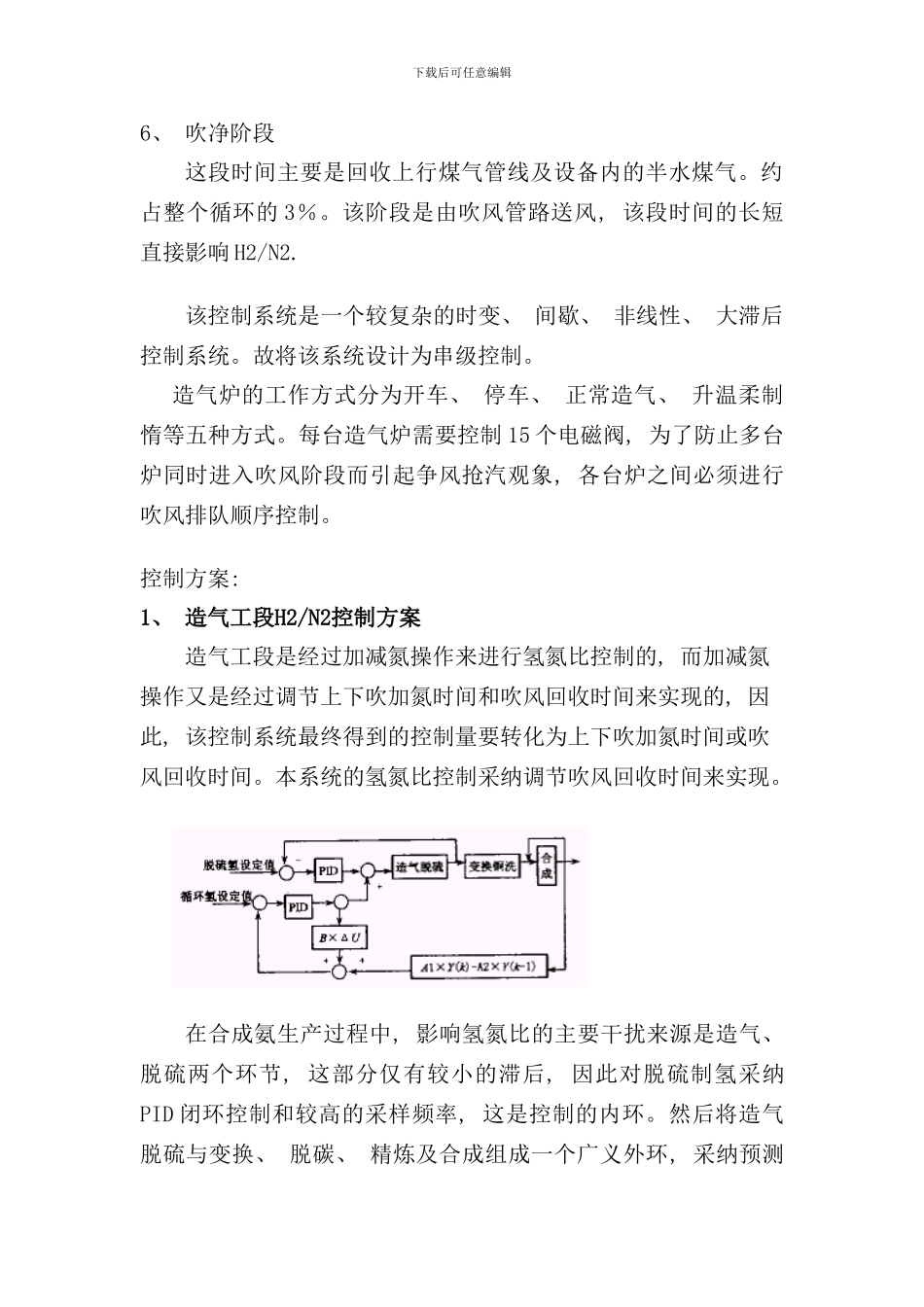

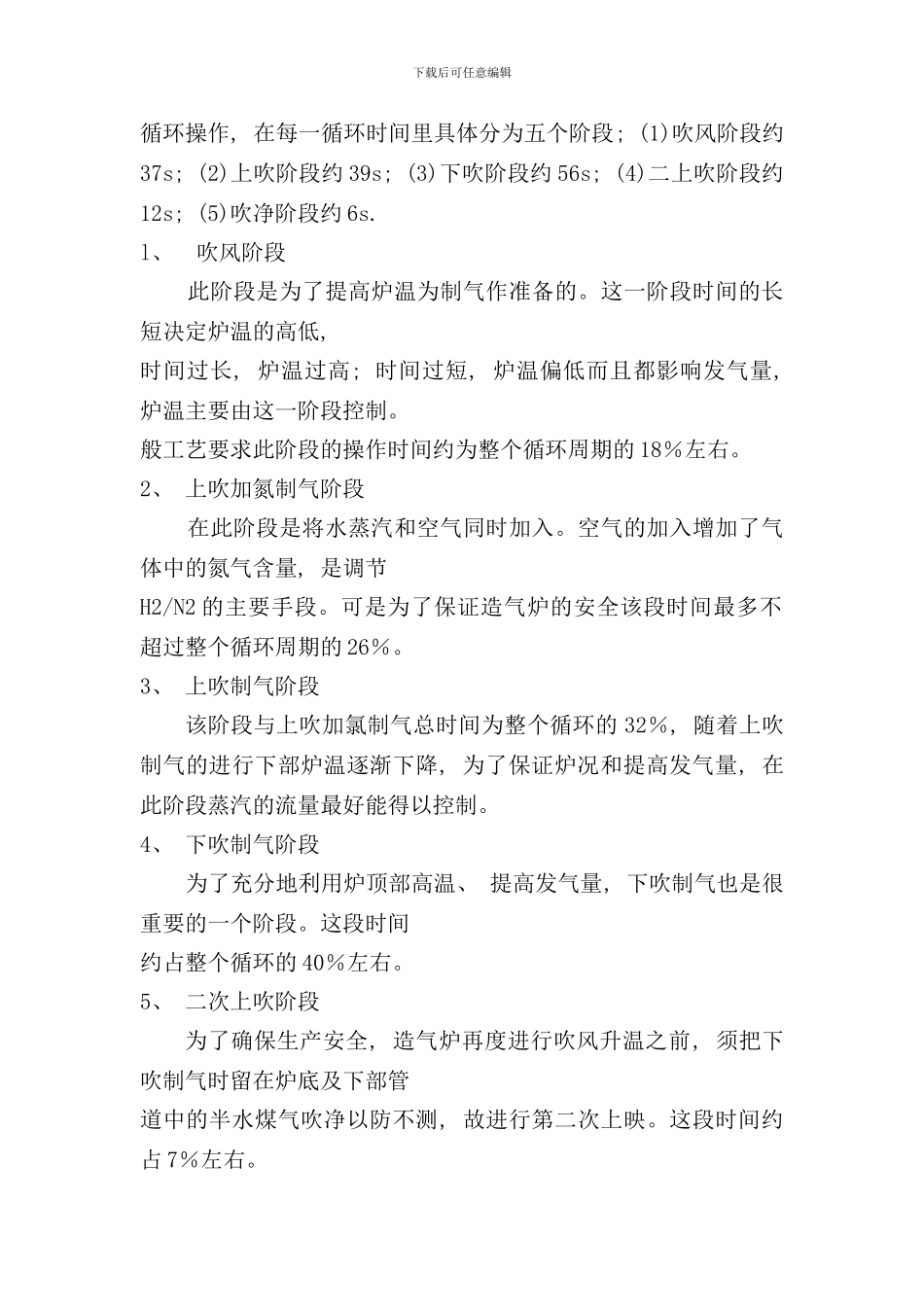

下载后可任意编辑合成氨工艺控制方案总结一 合成氨工艺简介中小型氮肥厂是以煤为主要原料, 采纳固定层间歇气化法制造合成氨原料气。从原料气的制备、 净化到氨的合成, 经过造气、 脱硫、 变换、 碳化、 压缩、 精炼、 合成等工段。工艺流程简图如下所示: 该装置主要的控制回路有: ( 1) 洗涤塔液位; ( 2) 洗涤气流量; ( 3) 合成塔触媒温度; ( 4) 中置锅炉液位; ( 5) 中置锅炉压力; ( 6) 冷凝塔液位; ( 7) 分离器液位; ( 8) 蒸发器液位。其中触媒温度控制可采纳全系数法自适应控制, 其它回路采纳PID 控制。二 主要控制方案( 一) 造气工段控制 工艺简介: 固定床间歇气化法生产水煤气过程是以无烟煤为原料, 周期下载后可任意编辑循环操作, 在每一循环时间里具体分为五个阶段; (1)吹风阶段约37s; (2)上吹阶段约 39s; (3)下吹阶段约 56s; (4)二上吹阶段约12s; (5)吹净阶段约 6s.l、 吹风阶段 此阶段是为了提高炉温为制气作准备的。这一阶段时间的长短决定炉温的高低, 时间过长, 炉温过高; 时间过短, 炉温偏低而且都影响发气量, 炉温主要由这一阶段控制。般工艺要求此阶段的操作时间约为整个循环周期的 18％左右。2、 上吹加氮制气阶段 在此阶段是将水蒸汽和空气同时加入。空气的加入增加了气体中的氮气含量, 是调节H2/N2 的主要手段。可是为了保证造气炉的安全该段时间最多不超过整个循环周期的 26％。3、 上吹制气阶段该阶段与上吹加氯制气总时间为整个循环的 32％, 随着上吹制气的进行下部炉温逐渐下降, 为了保证炉况和提高发气量, 在此阶段蒸汽的流量最好能得以控制。4、 下吹制气阶段 为了充分地利用炉顶部高温、 提高发气量, 下吹制气也是很重要的一个阶段。这段时间约占整个循环的 40％左右。5、 二次上吹阶段为了确保生产安全, 造气炉再度进行吹风升温之前, 须把下吹制气时留在炉底及下部管道中的半水煤气吹净以防不测, 故进行第二次上映。这段时间约占 7％左右。下载后可任意编辑6、 吹净阶段这段时间主要是回收上行煤气管线及设备内的半水煤气。约占整个循环的 3％。该阶段是由吹风管路送风, 该段时间的长短直接影响 H2/N2.该控制系统是一个较复杂的时变、 间歇、 非线性、 大滞后控制系统。故将该系统设计为串级控制。造气炉的工作方式分为开车、 停车、 正常造气、 升温柔制惰等五种方式。每台造气炉需要控制 15 个电磁阀, 为了防止多台炉同时...
