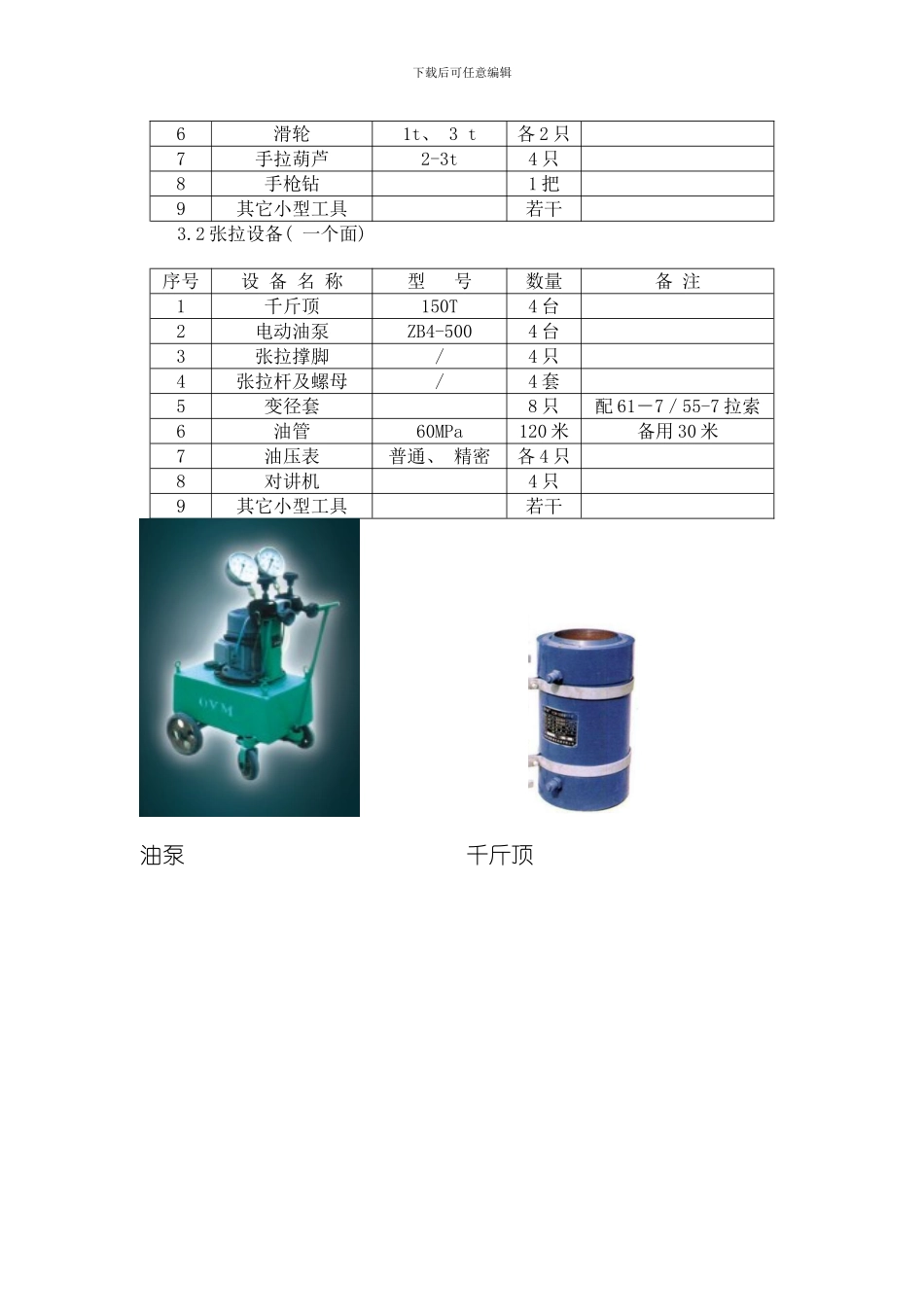

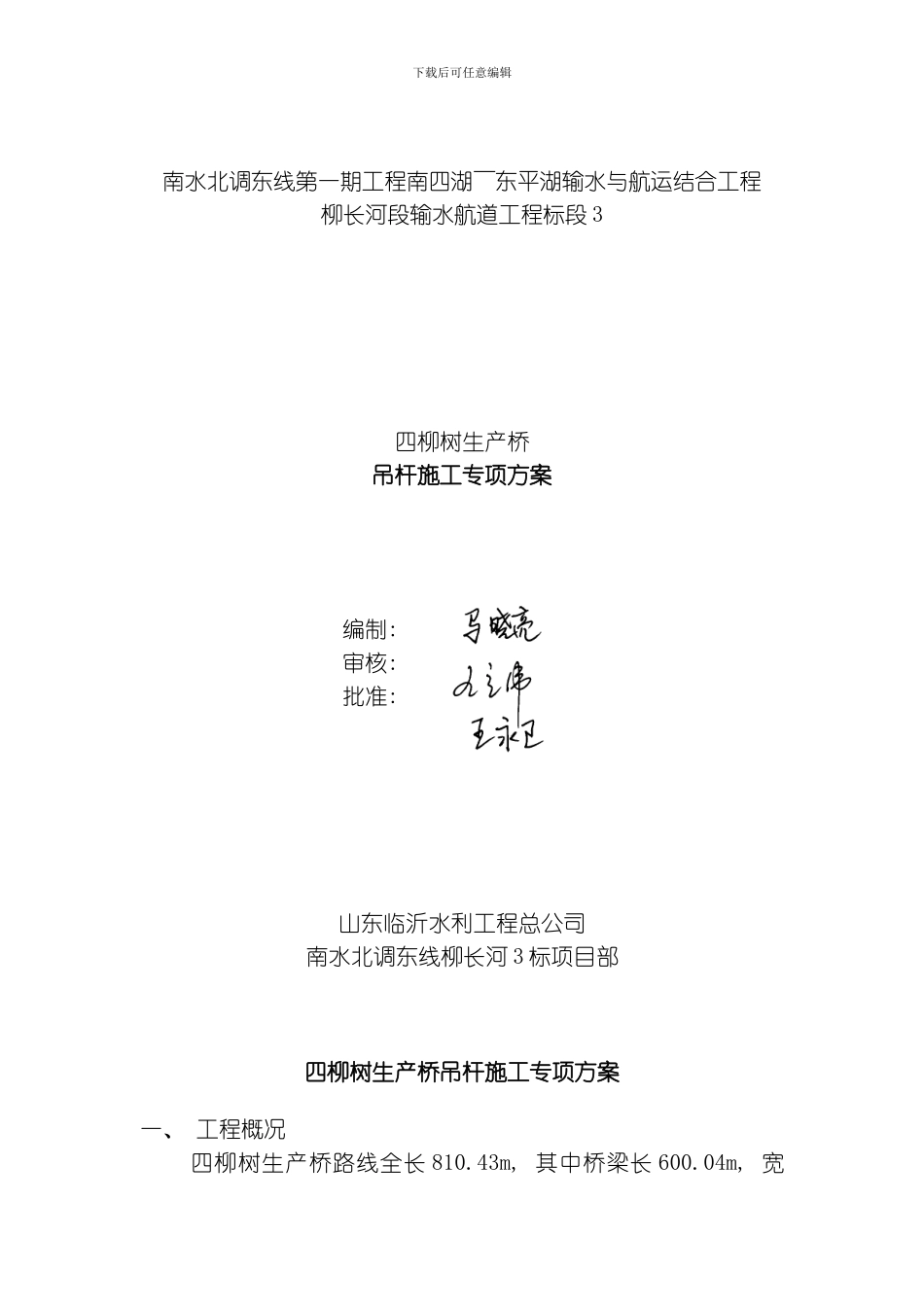

下载后可任意编辑南水北调东线第一期工程南四湖～东平湖输水与航运结合工程柳长河段输水航道工程标段 3四柳树生产桥吊杆施工专项方案编制: 审核: 批准: 山东临沂水利工程总公司南水北调东线柳长河 3 标项目部二○一一年七月四柳树生产桥吊杆施工专项方案一、 工程概况 四柳树生产桥路线全长 810.43m, 其中桥梁长 600.04m, 宽下载后可任意编辑7m, 引道长 210.39m, 宽 7m。桥梁上部构造为 32×16m 先张法预应力混凝土空心板＋80m 下承式系杆拱桥; 主桥下部构造为圆头矩形混凝土墩, 其余为柱式桥墩, 桥台为柱式台; 基础为桩基础。主桥上部结构由系梁、 横梁、 桥面板、 吊杆、 拱肋及风撑组成。二、 吊索的进场、 检验及前期防护措施2.1 吊杆索的进场检验(1)成品吊杆索进场后根据质保单进行严格检验, 检验合格后, 妥善保管。(2)首先检验锚具在运输过程中是否有损伤, 着重检查锚具的内、 外螺纹是否有损伤。(3)成品吊杆索在出厂后, 锚具的内螺纹内可能有一些沉积的环氧树脂, 其固化后比较硬, 必须在挂索前清除, 以免在挂索时发生问题。(4)吊杆索检验合格后, 用木板或其它物件垫妥, 防止拉索 PE 护套受损。2.2 前期防护措施根据成品吊杆索易受外部损伤的特点, 应做好以下防护工作: (1)在成品吊杆索的运输、 起吊等各环节中注意对 HDPE 护套的保护, 避开吊杆索的 HDPE 护套受损。(2)成品吊杆索的两端锚具应做好防雨、 防锈措施。(3)存放场地必须平整、 开阔, 易于运输和起吊工作的进行。(4)检查预留孔内是否有残渣, 如有必须在安装前清除, 保证吊杆索两头拉杆经过时不受损伤。三、 机具准备3.1 安装设备( 一个面) 序号设 备 名 称型 号数量备 注1起重设备15T－25T 汽车吊1 台根据现场情况2电焊机5001 台3卷扬机3T1 套4吊装钢丝绳6 根5卸扣2t、 3 t各 3 只下载后可任意编辑6滑轮1t、 3 t各 2 只7手拉葫芦2-3t4 只8手枪钻1 把9其它小型工具若干3.2 张拉设备( 一个面) 序号设 备 名 称型 号数量备 注1千斤顶150T4 台2电动油泵ZB4-5004 台3张拉撑脚/4 只4张拉杆及螺母/4 套5变径套8 只配 61－7／55-7 拉索6油管60MPa120 米备用 30 米7油压表普通、 精密各 4 只8对讲机4 只9其它小型工具若干 油泵 千斤顶下载后可任意编辑张拉撑脚四、 吊杆索安装方案4.1 吊杆索安装流程: 根据工程情况, 利用卷扬机进行牵引( 若汽吊能上桥面, 可用汽吊吊装) ...
