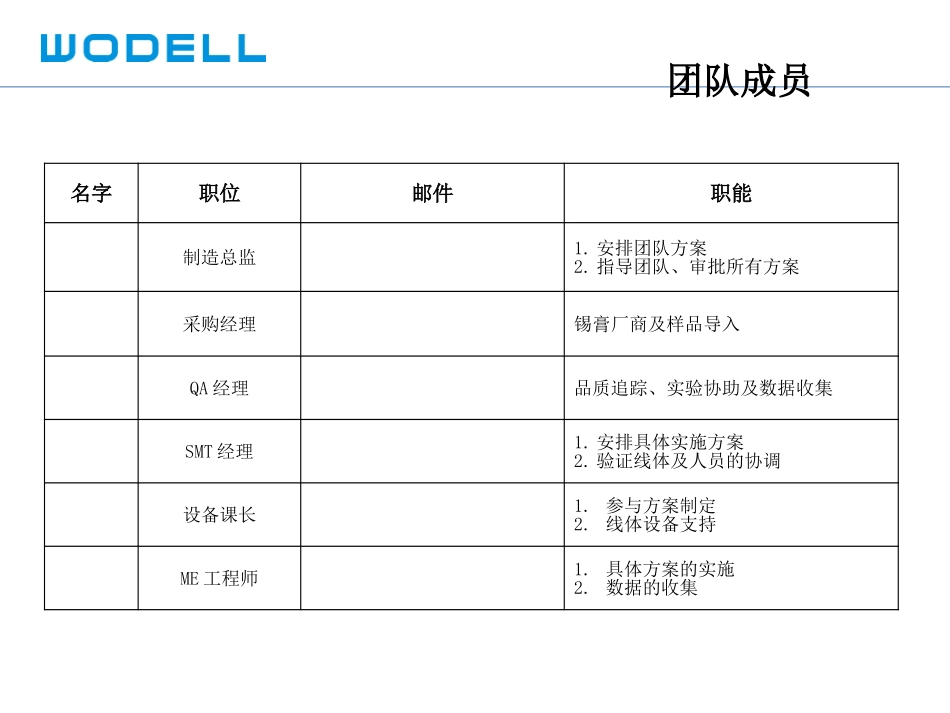

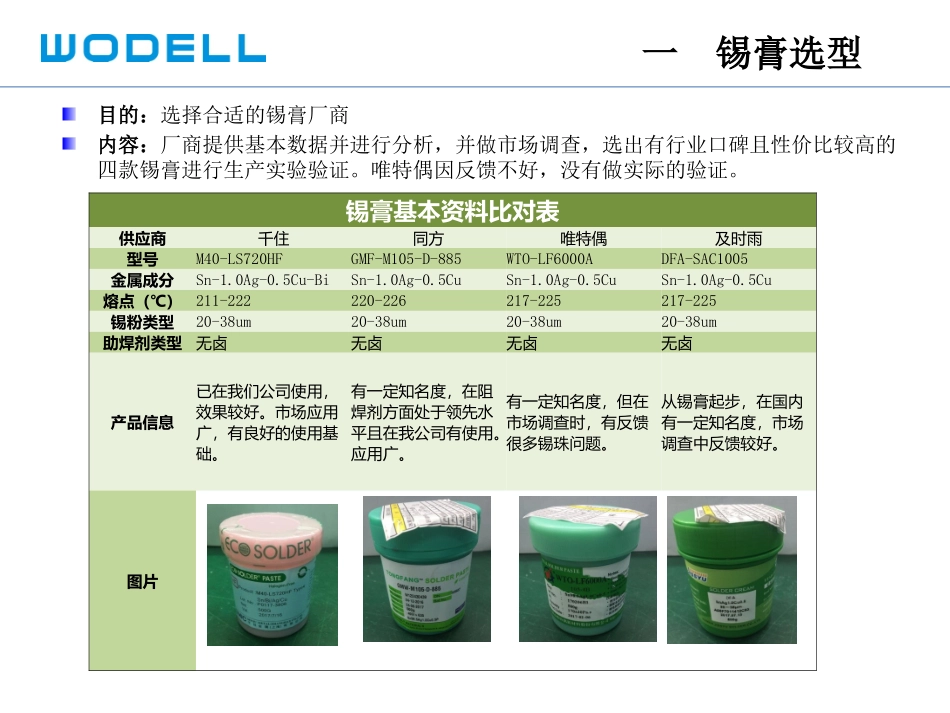

SMTApril2017国产锡膏评估报告团队成员名字职位邮件职能制造总监1.安排团队方案2.指导团队、审批所有方案采购经理锡膏厂商及样品导入QA经理品质追踪、实验协助及数据收集SMT经理1.安排具体实施方案2.验证线体及人员的协调设备课长1.参与方案制定2.线体设备支持ME工程师1.具体方案的实施2.数据的收集一锡膏选型目的：选择合适的锡膏厂商内容：厂商提供基本数据并进行分析，并做市场调查，选出有行业口碑且性价比较高的四款锡膏进行生产实验验证。唯特偶因反馈不好，没有做实际的验证。锡膏基本资料比对表供应商千住同方唯特偶及时雨型号M40-LS720HFGMF-M105-D-885WTO-LF6000ADFA-SAC1005金属成分Sn-1.0Ag-0.5Cu-BiSn-1.0Ag-0.5CuSn-1.0Ag-0.5CuSn-1.0Ag-0.5Cu熔点（℃）211-222220-226217-225217-225锡粉类型20-38um20-38um20-38um20-38um助焊剂类型无卤无卤无卤无卤产品信息已在我们公司使用，效果较好。市场应用广，有良好的使用基础。有一定知名度，在阻焊剂方面处于领先水平且在我公司有使用。应用广。有一定知名度，但在市场调查时，有反馈很多锡珠问题。从锡膏起步，在国内有一定知名度，市场调查中反馈较好。图片二粘度测试测试目的：测试锡膏粘度以及触变系数（TI）,确保锡膏的印刷品质及保持良好的下锡性测试标准：JIS-Z-3197，厂内粘度标准（190+-20PA.S）测试仪器：MalcomPCU-205型粘度计,刮刀,超声波清洗器实验结果：从检验的数据得出，M40&GMF&DFA(SAC1005)的粘度符合要求，锡膏类型粘度值（PA.S）判定结果M40-LS720HF205OKGMF-M105-D-885199.5OKDFA-SAC1005185.8OK三印刷性验证测试目的：锡膏下锡性成型特性,锡膏在空气中存留坍塌特性,锡膏在钢板上的有效使用时间，连续印刷特性。测试标准：SonySS-00219、JIS-Z-3284-7&8测试内容：锡膏回温后开封空气中放置24小时的背景下使用（即有效印刷时间）1.直接印刷检查印刷品质。2.印刷后放置两小时，检查印刷品质。印刷基本参数：线別机台机种钢网厚度印刷速度压力脱模速度脱模距离自动擦試L11日立YC500-V5.3.2D(BOT)0.12mm70mm/s8.5KG1mm/s1.5mm10PCS四有效贴装时间验证测试目的：检测锡膏的有效贴装时间测试标准：SonySS-00219测试内容：锡膏印刷完毕之主板,停留在室温下2H后进行贴装零件，再停留2小时,将主板倾斜45度，放置5S,检查有无元件移位、跌落测试结果：倾斜45度，放置5S实板检验显示，M40&DFA(SAC105)的有效贴装时间均能满足生产需求无移位，掉件等异常五焊点外观检测测试内容：回流焊后焊点外观检查测试标准：IPC-A-610D，IPC-7095测试仪器：40X放大镜、Y.Cougar高解析度X光机检查内容：使用40X放大镜检查过回流焊炉后焊接状况，是否符合IPC标准回流曲线：厂商建议（SAC105，SAC107锡膏可采用SAC305相同的制程界限）本次实验实测曲线六印刷性验证锡膏类型M40-LS720HFGMF-M105-D-885DFA-SAC105不擦拭连续印刷，检查出现连锡时的片数201722贴片完成后，45°斜放2小时大MOS管没有位移MOS管有位移没有位移过炉焊接效果，炉温调试，爬锡，QFN侧面爬锡，OSP焊盘延展性OK基本OK，焊盘颜色较千助暗OKPCB如下，包含0.4pitchQFN;0.4pitchBGA；0201等原件七批量细间距0.4pitchBGA印刷效果检测，用SPI检测得出印刷效果比较。测试设备：KY-8030-2L，测试点位：39组数据，U2，测试结果：两种锡膏印刷效果都满足要求。七批量细间距M40DFA105体积1.941.64高度3.33.3超出焊盘的锡膏回流后查看收锡效果及助焊剂残留状况。七批量细间距DFA105收锡良好，有助焊剂残留。M40收锡良好，有助焊剂残留。炉后焊接状况，查看QFN，0201，小IC焊脚状况。七批量细间距M40DFA105M40及DFA105的焊接效果都很好，上锡饱满，焊脚光亮。炉后查0.4pitchBGA的X-ray状况，DFA有少量气泡，单个气泡体积小于15%，低于25%标准。七批量细间距M40基本没有气泡DFA105有少量小气泡总结1.连续印刷性能测试中，及时雨最好。我们在实际使用过程中，就可以减少擦拭频次，节省擦拭纸的使用量。2.M40-LS720HF、DFA（SAC105）两款锡膏在SMT可印刷性和有效贴装时间验证、焊点外观检查、功能测试都能满足生产要求3.选取较优的锡膏{及时雨DFA（SAC105）}进行小批量的可焊性实验，气泡验证等更多的验证，并与M40做比对。整体状况良好，符合要求。可推行DFA105锡膏使用。
