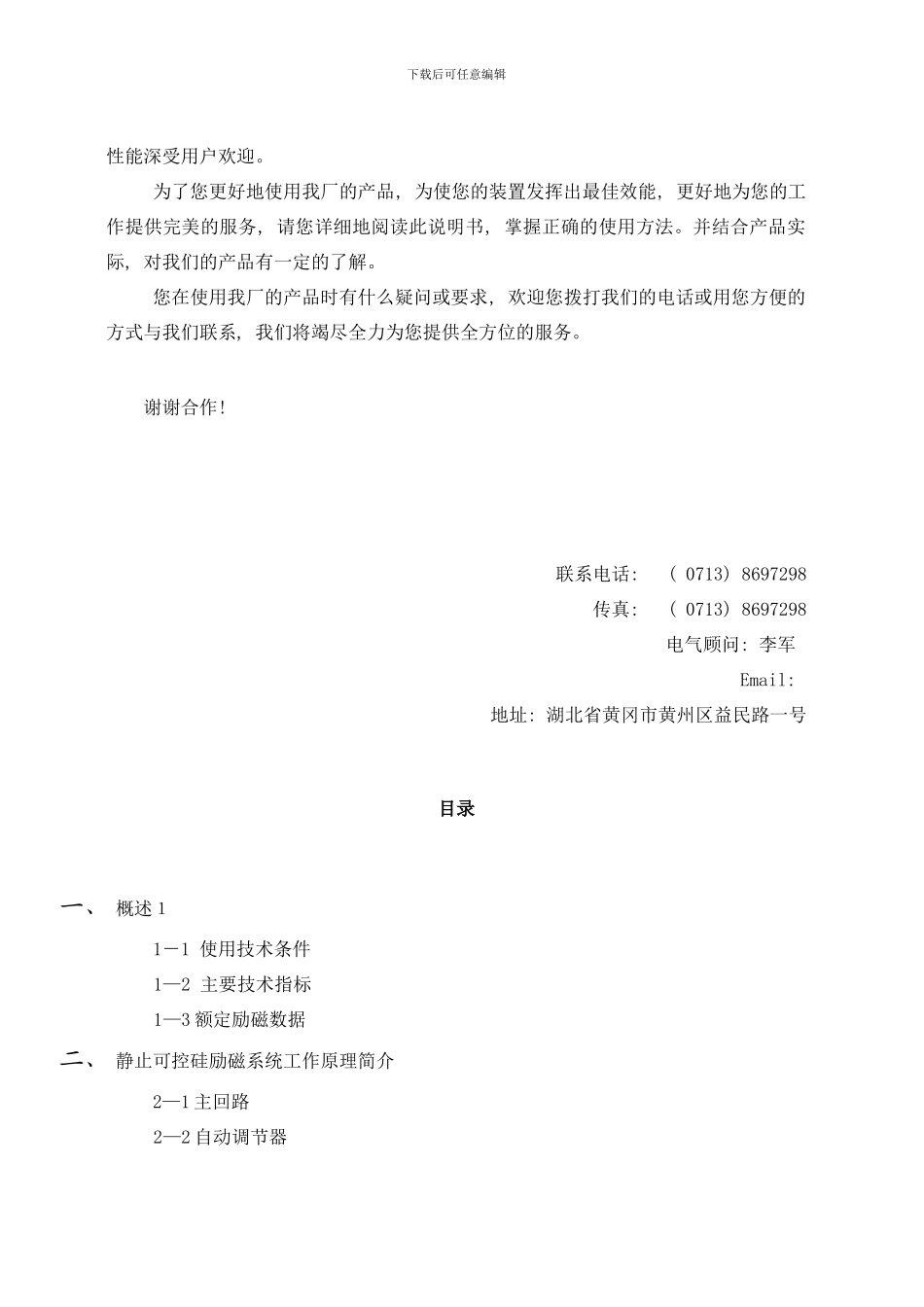

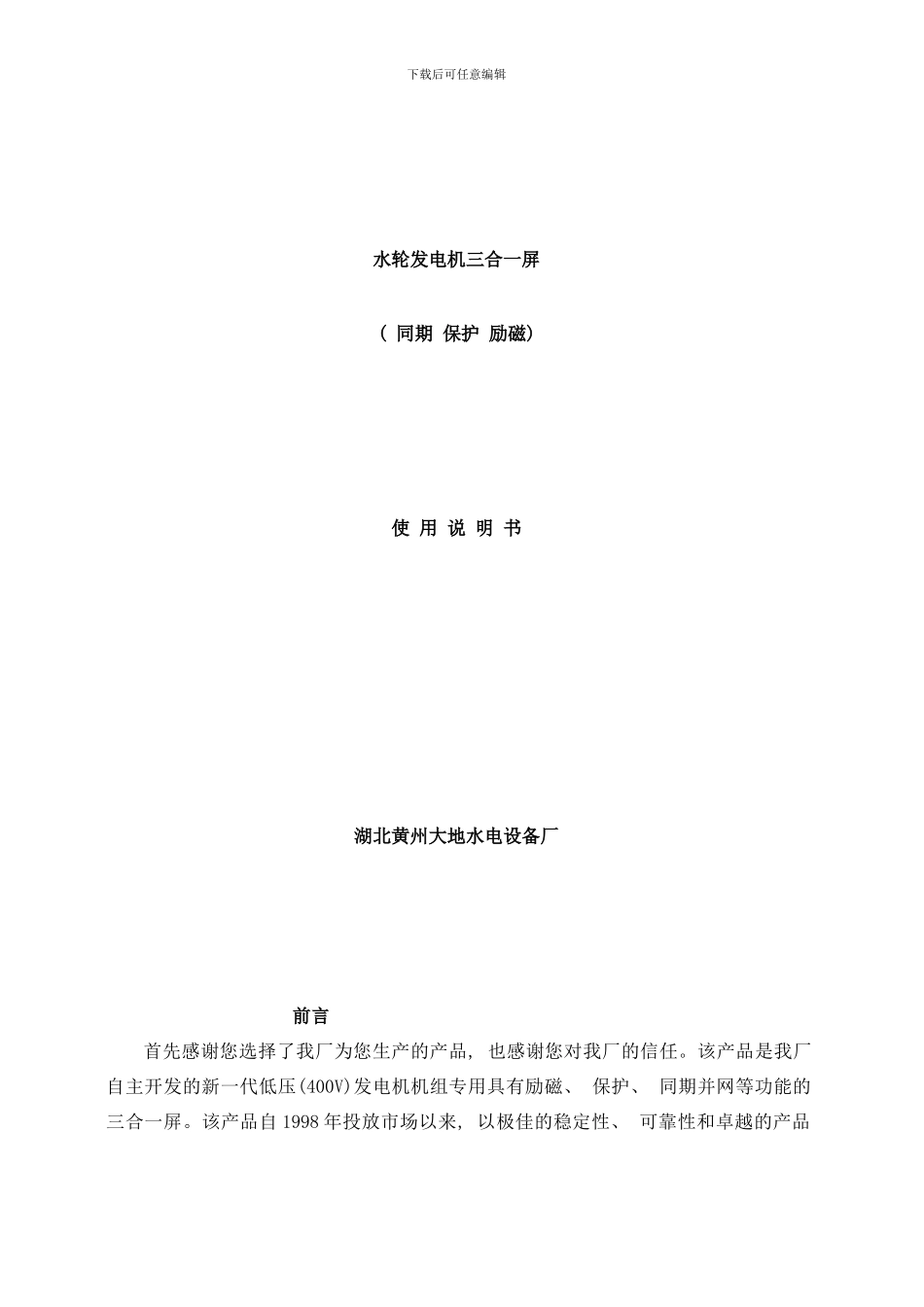

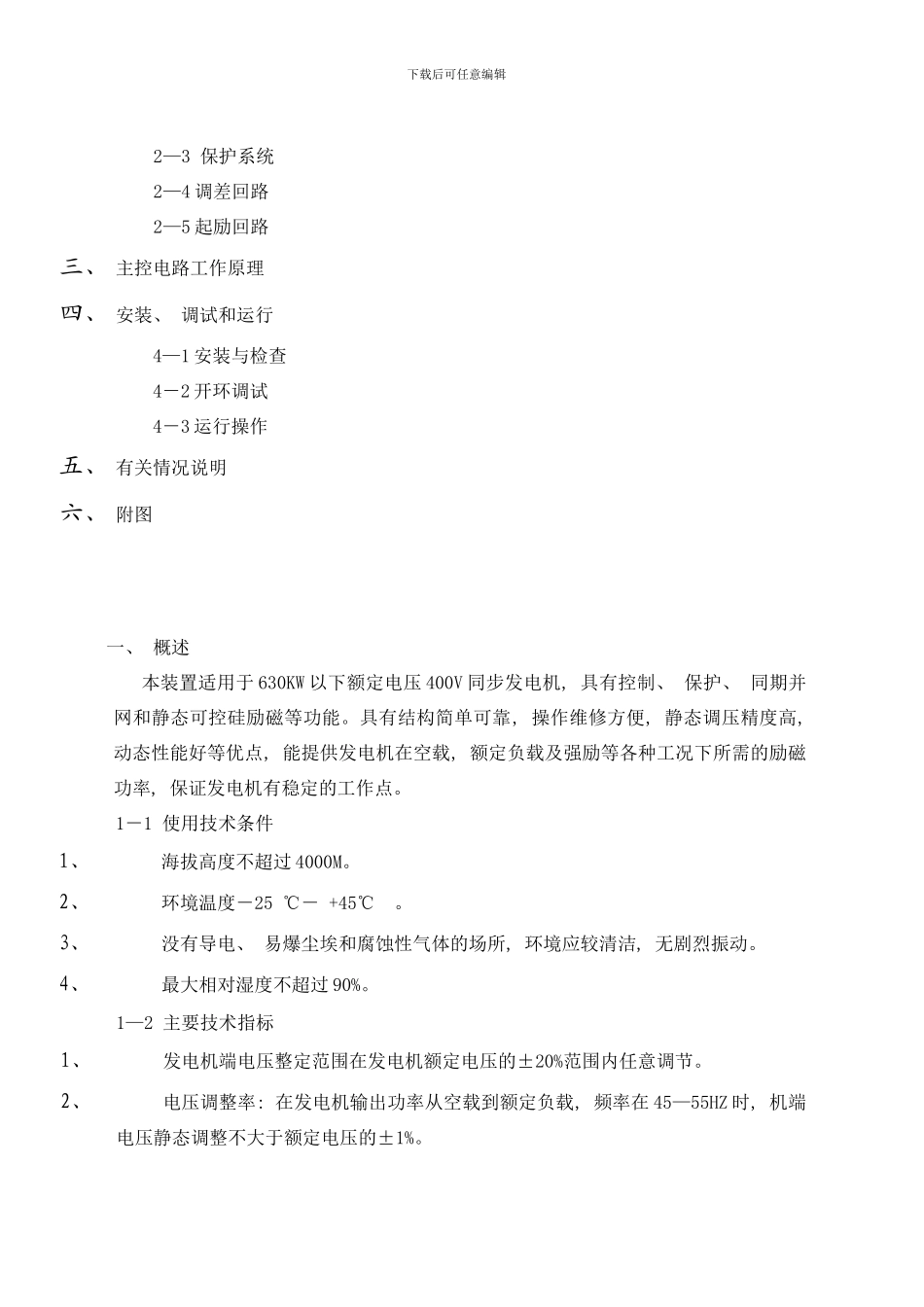

下载后可任意编辑水轮发电机三合一屏( 同期 保护 励磁) 使 用 说 明 书湖北黄州大地水电设备厂 前言首先感谢您选择了我厂为您生产的产品, 也感谢您对我厂的信任。该产品是我厂自主开发的新一代低压(400V)发电机机组专用具有励磁、 保护、 同期并网等功能的三合一屏。该产品自 1998 年投放市场以来, 以极佳的稳定性、 可靠性和卓越的产品下载后可任意编辑性能深受用户欢迎。为了您更好地使用我厂的产品, 为使您的装置发挥出最佳效能, 更好地为您的工作提供完美的服务, 请您详细地阅读此说明书, 掌握正确的使用方法。并结合产品实际, 对我们的产品有一定的了解。您在使用我厂的产品时有什么疑问或要求, 欢迎您拨打我们的电话或用您方便的方式与我们联系, 我们将竭尽全力为您提供全方位的服务。谢谢合作! 联系电话: ( 0713) 8697298传真: ( 0713) 8697298电气顾问: 李军 Email:地址: 湖北省黄冈市黄州区益民路一号 目录一、 概述１1－1 使用技术条件 1—2 主要技术指标 1—3 额定励磁数据 二、 静止可控硅励磁系统工作原理简介2—1 主回路2—2 自动调节器下载后可任意编辑2—3 保护系统2—4 调差回路2—5 起励回路三、 主控电路工作原理四、 安装、 调试和运行4—1 安装与检查4－2 开环调试4－3 运行操作 五、 有关情况说明 六、 附图 一、 概述 本装置适用于 630KW 以下额定电压 400V 同步发电机, 具有控制、 保护、 同期并网和静态可控硅励磁等功能。具有结构简单可靠, 操作维修方便, 静态调压精度高, 动态性能好等优点, 能提供发电机在空载, 额定负载及强励等各种工况下所需的励磁功率, 保证发电机有稳定的工作点。1－1 使用技术条件1、海拔高度不超过 4000M。2、环境温度－25 ℃－ +45℃ 。3、没有导电、 易爆尘埃和腐蚀性气体的场所, 环境应较清洁, 无剧烈振动。4、最大相对湿度不超过 90%。1—2 主要技术指标1、发电机端电压整定范围在发电机额定电压的±20%范围内任意调节。2、电压调整率: 在发电机输出功率从空载到额定负载, 频率在 45—55HZ 时, 机端电压静态调整不大于额定电压的±1%。下载后可任意编辑3、强励倍数: 在机端电压下降到额定电压的 80%时, 强励电压不低于 1.6 倍额定励磁电压。4、调差整定范围: ±15%。1—3 额定励磁数据额定励磁电压: 额定励磁电流: 空载励磁电压: 空载励磁电流: 二、 静止可控硅励磁系统工作原理简介...
